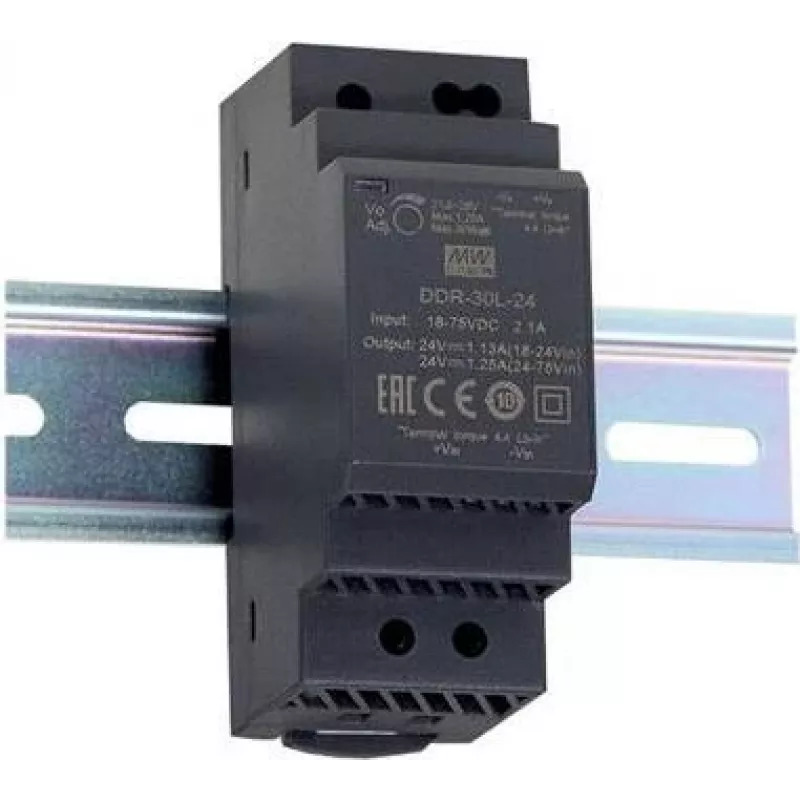

Przetwornica mocy MEAN WELL DDR-30L-24, 30 W, wejście 18–75 V, wyjście 24 V, RoHS, 35×54,5×90 mm

MEAN WELL DDR-30L-24 to ultrasmukły przemysłowy przetwornik DC-DC na szynę DIN, dostarczający stałe napięcie wyjściowe 24 V przy prądzie do 1,25 A z szerokiego zakresu wejściowego 18–75 Vdc. Przy mocy znamionowej 30 W i kompaktowych wymiarach 35 × 54,5 × 90 mm, ten moduł zgodny z RoHS jest przeznaczony do instalacji o ograniczonej przestrzeni w systemach przemysłowych i pojazdowych wymagających stabilnego zasilania 24 V.

Zalety

Przetwornik oferuje szeroki zakres napięcia wejściowego (18–75 V) odpowiedni dla różnych źródeł DC, kompaktową, ultrasmukłą obudowę do montażu na szynie DIN oraz regulowane pojedyncze wyjście 24 V zapewniające niezawodne zasilanie do 30 W. Zgodność z RoHS i znormalizowany montaż sprawiają, że jest on wygodny w zastosowaniach przemysłowych i wdrożeniach seryjnych; produkt jest dostarczany w opakowaniach zbiorczych po 96 sztuk.

Nadaje się do

• Szaf sterowniczych i urządzeń automatyki przemysłowej
• Systemów zasilania pojazdów i maszyn mobilnych
• Instalacji na szynie DIN o ograniczonej przestrzeni
• Aplikacji wymagających stabilnego zasilania 24 V z szerokozakresowych źródeł DC

Kluczowe specyfikacje

• Model: MEAN WELL DDR-30L-24 (MPN: DDR-30L-24)
• Napięcie wejściowe: 18–75 Vdc
• Wyjście: 24 Vdc, do 1,25 A (30 W)
• Moc znamionowa: 30 W
• Wymiary: 35 × 54,5 × 90 mm
• Zgodność: RoHS
• Opakowanie: dostarczane w opakowaniach po 96 sztuk

Sposób użycia

Zamontuj DDR-30L-24 na kompatybilnej szynie DIN i wykonaj połączenia elektryczne zgodnie ze schematem połączeń dostarczonym przez producenta. Podłącz odpowiednie źródło DC z zakresu 18–75 V do zacisków wejściowych, a obciążenie do zacisków wyjściowych 24 V, przestrzegając biegunowości. Zapewnij odpowiednią wentylację i przestrzegaj standardowych zasad bezpieczeństwa dotyczących okablowania i uziemienia w instalacjach przemysłowych.

Zalecenia

Instaluj przetwornik w środowisku mieszczącym się w określonych przez producenta granicach temperatury i wibracji, stosuj odpowiednie bezpieczniki lub zabezpieczenia nadprądowe po stronie wejściowej i unikaj przekraczania mocy wyjściowej 30 W, aby zapewnić niezawodną, długotrwałą pracę.
