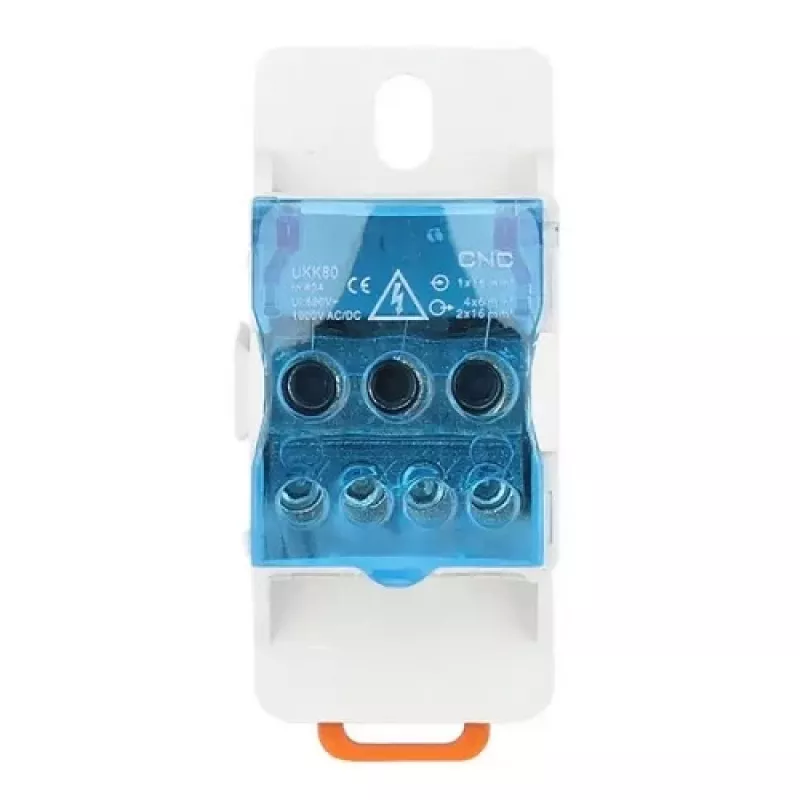

Puszka przyłączeniowa HiSmart NV821761 jednobiegunowa 80A

Jednobiegunowa puszka przyłączeniowa HiSmart NV821761 o prądzie znamionowym 80 A przeznaczona jest do osłaniania i ochrony jednobiegunowego połączenia elektrycznego w systemach rozdzielczych. Kompaktowa obudowa montowana jest na szynie DIN i posiada przezroczystą pokrywę umożliwiającą wizualną inspekcję połączenia. Korpus wykonany jest z trudnopalnego PA (nylonu), a mosiężne zaciski zapewniają trwałe, odporne na korozję styki przewodzące, odpowiednie do instalacji mieszkalnych i lekkich instalacji komercyjnych, w tym połączeń fotowoltaicznych.

Zalety

Puszka przyłączeniowa obsługuje prąd do 80 A i umożliwia wiele konfiguracji kabli dzięki bezpiecznym mosiężnym zaciskom, które są odporne na korozję i zapewniają dobrą przewodność. Przezroczysta pokrywa umożliwia szybką kontrolę wizualną bez demontażu. Obudowa z nylonu PA spełnia klasyfikację trudnopalności V0 według UL94 i wytrzymuje podwyższone temperatury. Montaż na szynie DIN ułatwia instalację w rozdzielnicach elektrycznych.

Zastosowanie

• Jednobiegunowe połączenia kablowe w rozdzielnicach
• Połączenia stringów fotowoltaicznych i powiązane okablowanie DC/AC
• Instalacje elektryczne w budynkach mieszkalnych i lekkich obiektach komercyjnych
• Porządkowanie i ochrona odgałęzień kablowych na szynie DIN

Kluczowe specyfikacje

• Prąd znamionowy: 80 A
• Napięcie: AC/DC 690–1000 V
• Dostępne przekroje przewodów: 1× (6–16 mm²) / 4× (2,5–6 mm²) / 2× (2,5–16 mm²)
• Montaż: na szynie DIN
• Zaciski: mosiężne
• Materiał obudowy: PA (nylon), V0 UL94
• Wymiary: 31 × 70 × 45,5 mm
• Producent: HiSmart, MPN NV821761, EAN 6942108747750

Sposób użycia

Zamocuj puszkę przyłączeniową na kompatybilnej szynie DIN wewnątrz rozdzielnicy elektrycznej. Wprowadź przewody do odpowiednich otworów zaciskowych i usuń izolację z żył zgodnie ze specyfikacją przekroju kabla. Wsuń całkowicie żyły do zacisków i dokręć śruby zaciskowe z momentem zalecanym przez producenta. Zamknij przezroczystą pokrywę, aby chronić połączenie i umożliwić kontrolę wizualną.

Zalecenia

Używaj puszki przyłączeniowej w zakresie określonych wartości prądu i napięcia oraz dobieraj przekroje kabli zgodne z podanymi zakresami. Instalację i konserwację wykonuj zgodnie z obowiązującymi przepisami elektrycznymi i zasadami bezpieczeństwa; przed przystąpieniem do prac przy obwodzie odłącz zasilanie. W przypadku montażu na zewnątrz lub w trudnych warunkach środowiskowych zapewnij dodatkową ochronę obudowy, ponieważ produkt jest przeznaczony do instalacji w rozdzielnicach lub na szynach DIN.
