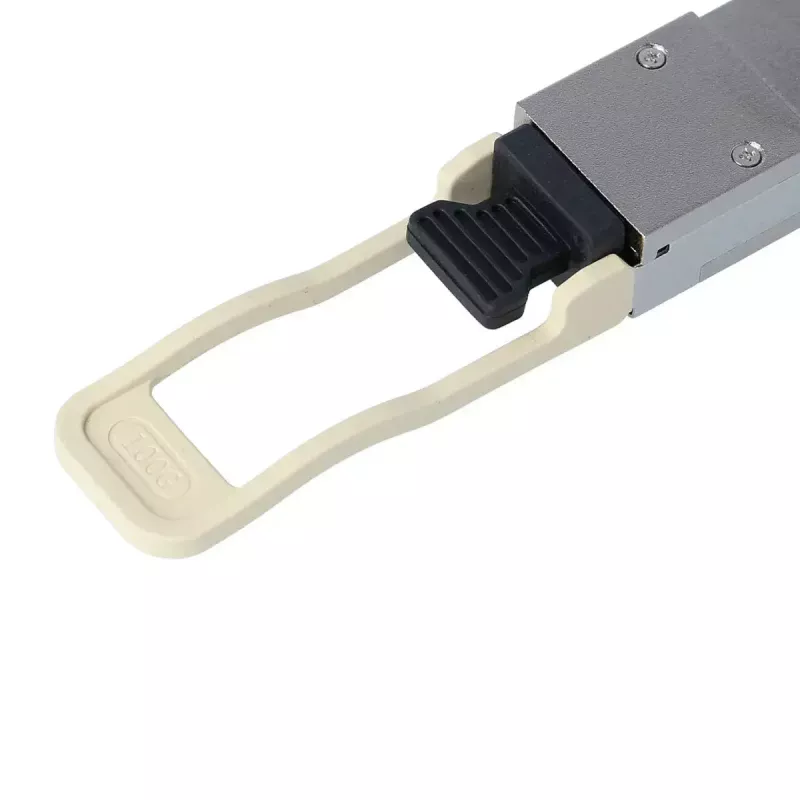

QSFP28 transceiver BlueOptics MMA1B00-C100D_FF-BO 100000 Mbit/s 850 nm

BlueOptics MMA1B00-C100D_FF-BO to transceiver światłowodowy wielomodowy QSFP28 zaprojektowany do łączy Ethernet 100 Gbit/s. Pracuje na długości fali 850 nm i wykorzystuje złącze MPO/MTP do równoległych połączeń światłowodowych wielomodowych. Moduł jest zgodny ze specyfikacją formatu QSFP28, ma kolor srebrny, waży około 40 g i jest przeznaczony do transmisji na maksymalną odległość do 100 m przez odpowiednie włókno wielomodowe. transceiver zawiera diagnostykę cyfrową (DDM/DOM) do monitorowania kluczowych parametrów w czasie rzeczywistym i został zaprojektowany tak, aby spełniać wymagania zgodności MSA do stosowania w popularnych platformach sieciowych.

Zalety

MMA1B00-C100D_FF-BO zapewnia wysoką zagregowaną szybkość transmisji danych 100000 Mbit/s przy zachowaniu kompaktowego formatu QSFP28 odpowiedniego do instalacji o dużej gęstości portów. Interfejs MPO/MTP umożliwia równoległą transmisję optyczną w aplikacjach SR4, a obsługa DDM/DOM pozwala na zdalne monitorowanie napięcia, temperatury, prądu lasera i mocy optycznej. Moduł został wykonany przy użyciu standardowych komponentów branżowych i specyfikacji zgodnych z MSA, aby zapewnić interoperacyjność i długi czas MTBF.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj transceiver QSFP28 w odpowiednim porcie QSFP28 w kompatybilnym urządzeniu sieciowym zgodnie z instrukcjami urządzenia nadrzędnego. Użyj odpowiednio wyprowadzonego kabla krosowego wielomodowego MPO/MTP, aby połączyć się z odpowiadającym mu transceiverem lub panelem krosowym. Upewnij się, że platforma nadrzędna obsługuje tryb 100GBASE-SR4 i, w razie potrzeby, monitorowanie DDM/DOM. Przestrzegaj środków ostrożności ESD podczas obchodzenia się z modułem i zdejmij osłony przeciwkurzowe ze złącza światłowodowego tylko bezpośrednio przed wykonaniem połączenia. Po instalacji zweryfikuj stan łącza i poziomy mocy optycznej za pomocą sprzętu nadrzędnego lub systemu monitorowania.

Zalecenia

W celu uzyskania optymalnej wydajności używaj wielomodowego włókna OM3 lub OM4 przystosowanego do łączy 100 Gbit/s SR4 oraz kabli krosowych MPO/MTP o prawidłowej polaryzacji. Potwierdź zgodność z oprogramowaniem układowym konkretnego przełącznika lub routera i włącz obsługę DDM/DOM, jeśli wymagana jest diagnostyka zdalna. Przechowuj nieużywane moduły w pyłoszczelnym opakowaniu antystatycznym i unikaj zginania włókna poza zalecane promienie, aby utrzymać jakość sygnału.
