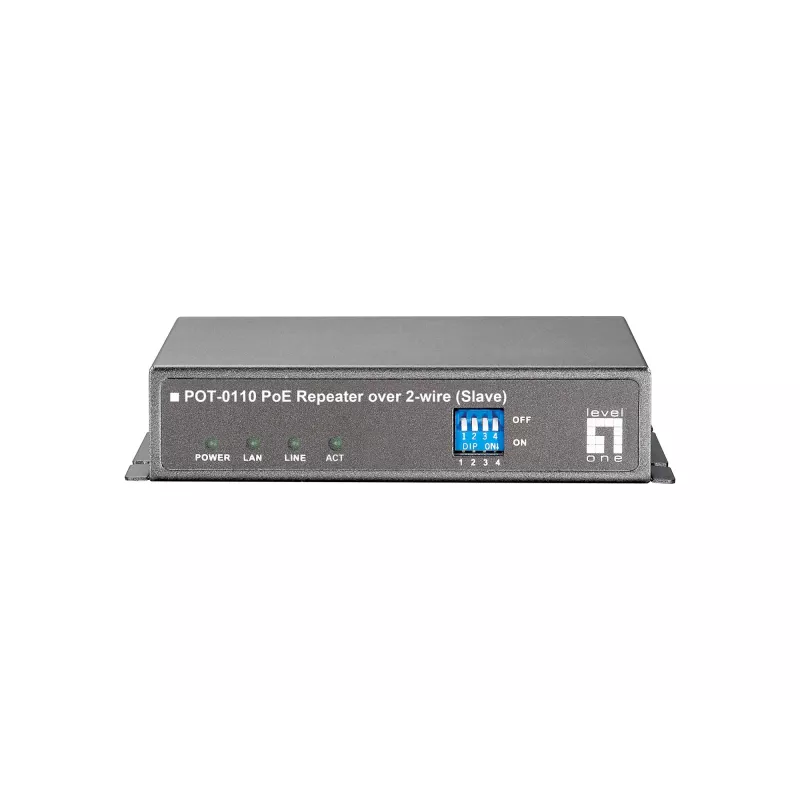

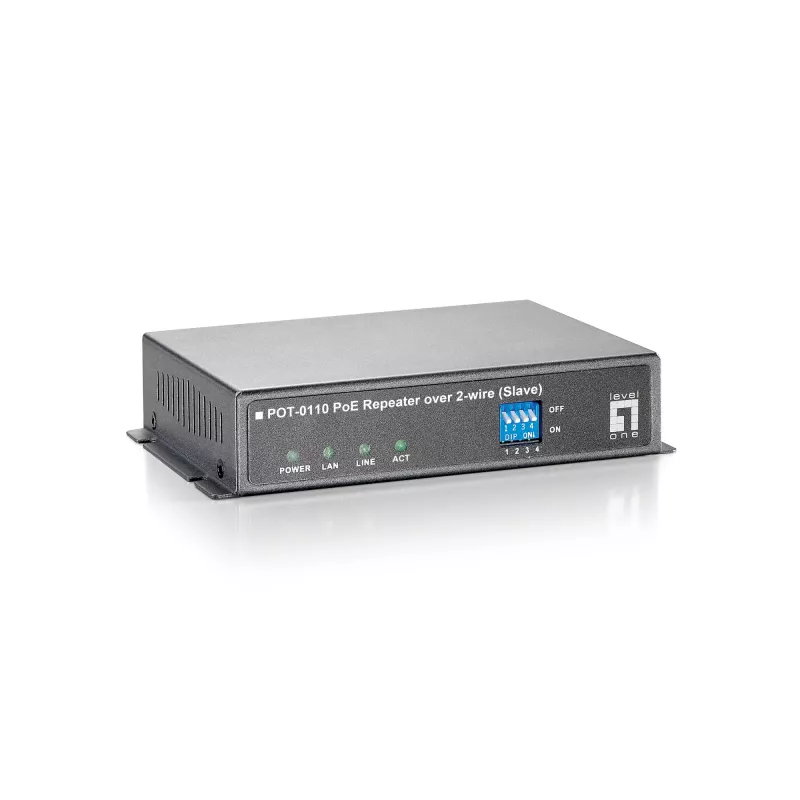

Regenerator sieci LevelOne PoE over 2-wire Receiver POT-0110

Regenerator sieci LevelOne PoE over 2-wire Receiver POT-0110 rozszerza sieć Ethernet i zdalne zasilanie Power over Ethernet (PoE) po jednej linii 2-żyłowej. System wykorzystuje jednostkę nadrzędną i podrzędną do przesyłania danych i zasilania na odległość do 400 metrów przy użyciu kabla 2-żyłowego 24 AWG w połączeniu z 48-watowym przełącznikiem PoE o wysokiej mocy. Odbiornik obsługuje 10/100Base-T(X) i jest zgodny ze standardami IEEE 802.3/802.3u, zapewniając transmisję do 60 Mbps w trybie pełnego dupleksu przy odpowiednich warunkach linii oraz regenerując PoE dla zdalnych urządzeń PD.

Zalety

POT-0110 zapewnia rozszerzenie zasięgu Ethernet z możliwością zdalnego PoE, przy zachowaniu prostej i ekonomicznej instalacji. Możliwość wyboru szybkości transmisji danych dla linii 2-żyłowej za pomocą przełączników DIP pozwala dostosować urządzenie do różnych grubości kabli i odległości. Odbiornik obsługuje auto MDI/MDIX dla portów Ethernet 10/100 Mbps, ma niskie opóźnienia odpowiednie do aplikacji wideo/głosowych/danych oraz opcję montażu naściennego wewnątrz i na zewnątrz budynków. Posiada certyfikaty FCC i CE i jest zaprojektowany do dostarczania do 15 W do zdalnego PD w zależności od mocy źródła PSE.

Zastosowanie

• Rozszerzanie łączy LAN-to-LAN przez okablowanie jedną skrętką
• Zasilanie zdalnych punktów dostępowych Wi‑Fi i kamer IP przez PoE
• Transmisja wideo i telefonia IP w budynkach wielomieszkaniowych (MDU/MTU)
• Doprowadzenie łącza miedzianego „ostatniej mili” w instalacji światłowód-do-budynku (FTTB)

Kluczowe specyfikacje

• Model: LevelOne POT-0110 (odbiornik)
• Szybkość transmisji danych: do 60 Mbps w trybie pełnego dupleksu przez linię 2-żyłową
• Obsługiwany Ethernet: 10/100Base-T(X), IEEE 802.3 / IEEE 802.3u
• Maksymalny zasięg: do 400 m na kablu 2-żyłowym 24 AWG (z zasilaczem PSE 48 W)
• Napięcie wyjściowe: 57 V (wartość nominalna urządzenia)
• Zdalne wyjście PoE: do 15 W do PD (w zależności od możliwości PSE)
• Wymiary: 90 × 120 × 28 mm
• Certyfikaty: FCC, CE

Jak używać

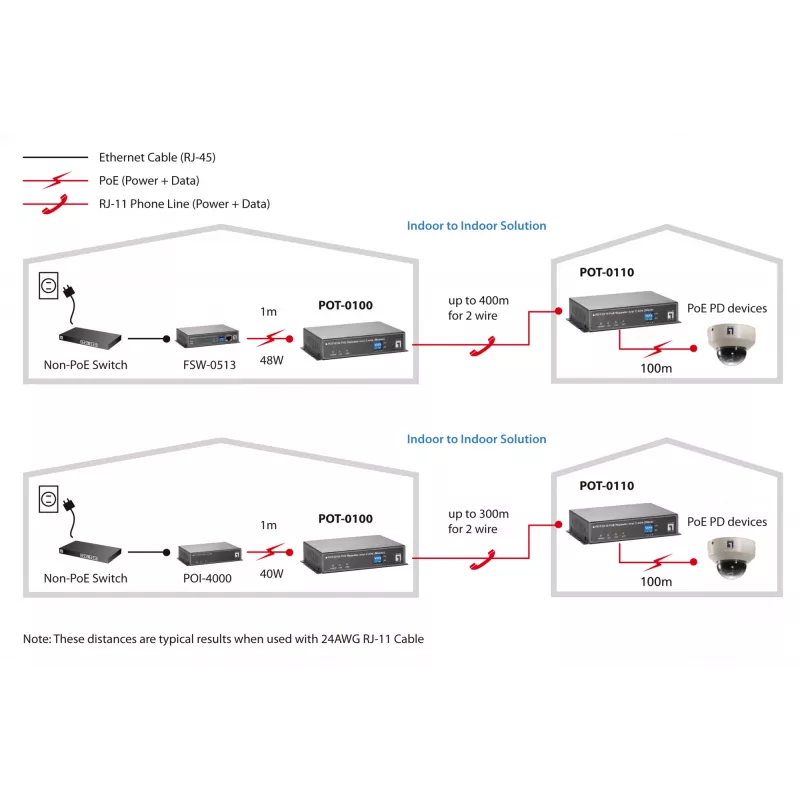

Zainstaluj jednostkę nadrzędną POT po stronie źródła PoE i podłącz ją do przełącznika PoE. Poprowadź kabel 2-żyłowy między jednostką nadrzędną a odbiornikiem POT-0110 w miejscu zdalnym i ustaw szybkość linii 2-żyłowej za pomocą przełączników DIP na płycie, dostosowując ją do grubości kabla i odległości. W razie potrzeby zamontuj odbiornik, korzystając z funkcji montażu naściennego, podłącz zdalne urządzenie PD (na przykład kamerę IP lub punkt dostępowy Wi‑Fi) do portu Ethernet odbiornika i zasil system z przełącznika PoE. Odbiornik regeneruje zasilanie i dostarcza PoE do podłączonego urządzenia PD.

Zalecenia

Aby uzyskać maksymalny zasięg i dostarczanie mocy, użyj kabla 2-żyłowego 24 AWG i 48-watowego przełącznika PoE o wysokiej mocy (FSW-0513/0543). Wybierz niższe szybkości transmisji danych dla linii 2-żyłowej przy dłuższych lub cieńszych kablach za pomocą przełączników DIP, aby poprawić stabilność. Sprawdź wydajność PSE, aby upewnić się, że zdalne urządzenie PD może otrzymać wymaganą moc PoE.
