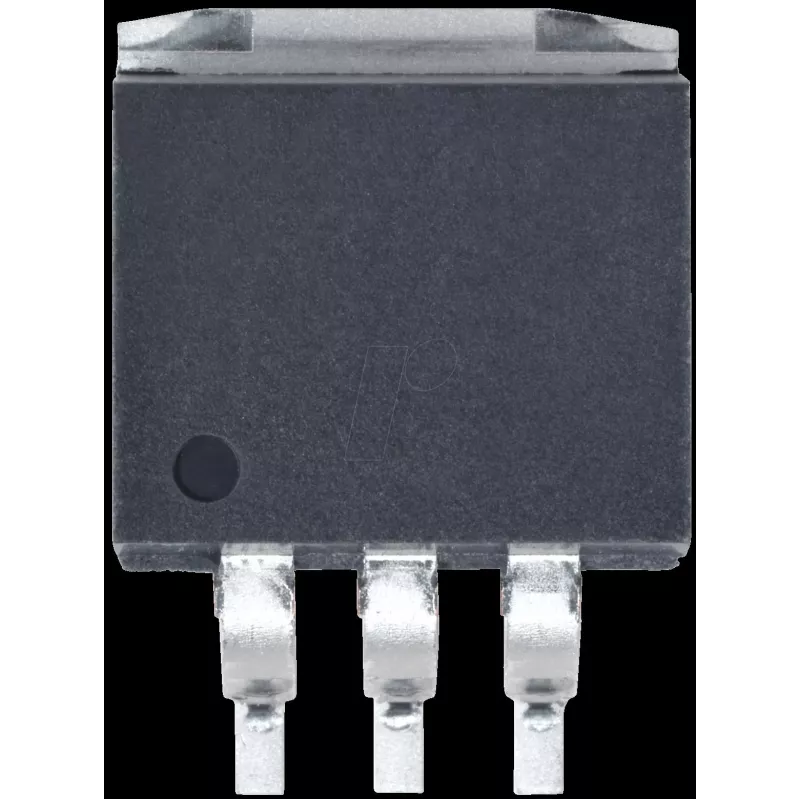

Regulator obniżający napięcie Texas Instruments LM2678 S-5.0, stałe wyjście 5 V, wejście 8–40 V, obudowa TO-263

Texas Instruments LM2678 S-5.0 to regulator obniżający napięcie typu step-down, który zapewnia stałe wyjście 5 V przy napięciach wejściowych od 8 V do 40 V. Dostarczany w obudowie mocy TO-263 (D2PAK), ten regulator buck został zaprojektowany do dostarczania regulowanego napięcia 5 V dla różnych układów i systemów elektronicznych, gdzie wymagany jest kompaktowy, wysokosprawny konwerter. Układ integruje elementy sterujące i przełączające potrzebne do synchronizowanej topologii step-down z pojedynczym przełącznikiem i nadaje się do projektów wymagających stabilnych szyn 5 V ze źródeł o wyższym napięciu.

Zalety

LM2678 S-5.0 oferuje szeroki zakres napięcia wejściowego i stałe, dokładne wyjście 5 V, zmniejszając złożoność komponentów zewnętrznych w popularnych projektach 5 V. Jego obudowa TO-263 zapewnia wydajność termiczną i wygodę montażu na płytce w technologii powierzchniowej. Topologia regulatora impulsowego umożliwia wyższą sprawność w porównaniu z regulatorami liniowymi przy obniżaniu napięcia z podwyższonych wartości wejściowych, co pomaga obniżyć rozpraszanie mocy i naprężenia termiczne w konstrukcjach kompaktowych.

Zastosowanie

• Zasilacze przemysłowe i moduły sterowania wymagające stabilnej szyny 5 V
• Systemy wbudowane i domeny zasilania mikrokontrolerów zasilane ze źródeł 12 V lub 24 V
• Elektronika samochodowa i pojazdowa, gdzie wymagana jest tolerancja na szeroki zakres napięć wejściowych
• Kompaktowe moduły elektroniczne i konwertery mocy montowane na PCB

Kluczowe specyfikacje

• Napięcie wyjściowe: stałe 5 V
• Zakres napięcia wejściowego: 8 V do 40 V
• Typ obudowy: TO-263 (D2PAK) – obudowa mocy do montażu powierzchniowego
• Topologia: regulator obniżający napięcie (buck)
• Przeznaczenie: regulowane źródło zasilania DC dla układów elektronicznych

Sposób użycia

Zintegruj LM2678 S-5.0 z projektem PCB, postępując zgodnie z zalecanymi wytycznymi aplikacyjnymi dotyczącymi odsprzęgania wejścia, prowadzenia ścieżek węzła przełączającego i przelotek termicznych, aby zapewnić stabilną pracę i odprowadzanie ciepła. Zapewnij odpowiednie kondensatory wejściowe i wyjściowe oraz cewkę indukcyjną dobraną do częstotliwości przełączania regulatora i wymaganego prądu wyjściowego. Przestrzegaj zaleceń producenta dotyczących rozmieszczenia w pobliżu węzła przełączającego, aby zminimalizować EMI i zapewnić niezawodną regulację na wyjściu 5 V.

Zalecenia

Aby uzyskać najlepsze rezultaty, postępuj zgodnie z arkuszem danych urządzenia w zakresie doboru komponentów (kondensatory, cewka indukcyjna, dioda, jeśli wymagana), zarządzania termicznego i układu PCB. Zweryfikuj wydajność termiczną regulatora w swojej aplikacji i w razie potrzeby dodaj radiator lub zwiększ powierzchnię miedzi na PCB. Upewnij się, że filtrowanie wejścia i odpowiedź na stany przejściowe spełniają wymagania systemowe podczas zasilania wrażliwych układów elektronicznych.
