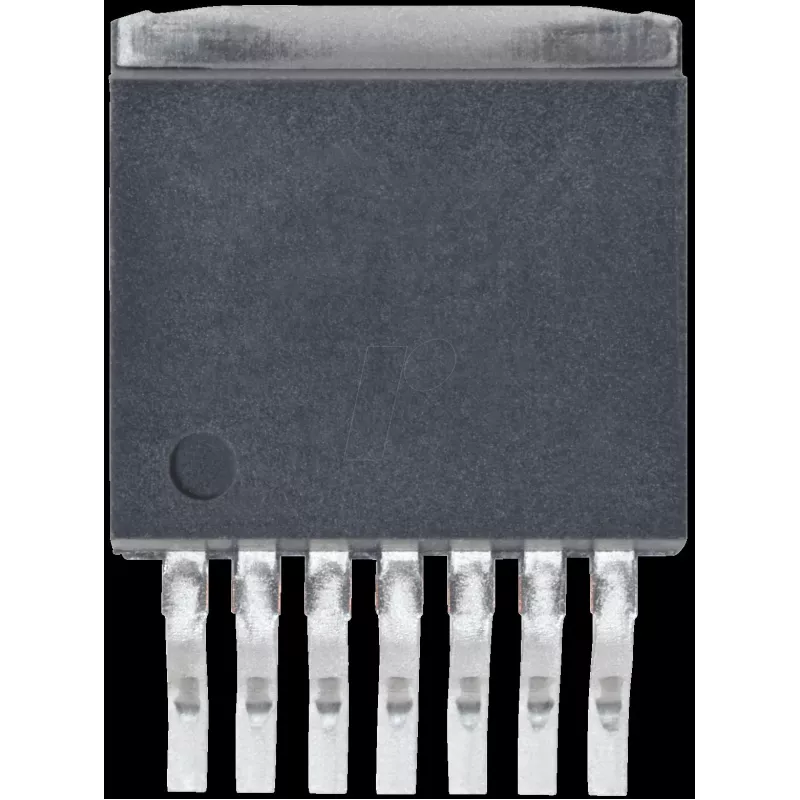

Regulator obniżający napięcie Texas Instruments LM2678S-ADJ, wejście 8–40 V, wyjście 1,2–37 V, obudowa TO-263-7

Texas Instruments LM2678S-ADJ to regulowany regulator przełączający obniżający napięcie (step-down/buck) w obudowie TO-263-7, przeznaczony do konwersji DC-DC w projektach zasilaczy. Akceptuje napięcia wejściowe od 8 do 40 V i zapewnia regulowany zakres wyjściowy od 1,2 do 37 V, umożliwiając elastyczną regulację napięcia w różnorodnych systemach elektronicznych. Komponent jest przeznaczony do zastosowań, w których wymagany jest szeroki zakres wejściowy i konfigurowalne regulowane wyjście, a jego obudowa TO-263-7 wspiera wydajność termiczną odpowiednią dla modułów zasilania montowanych na płytkach drukowanych.

Zalety

LM2678S-ADJ oferuje szeroki zakres napięć wejściowych i dużą regulowaną rozpiętość wyjściową, redukując potrzebę stosowania wielu wariantów regulatorów w projektach. Jego topologia regulatora przełączającego poprawia sprawność w porównaniu z regulatorami liniowymi przy obniżaniu wyższych napięć wejściowych. Obudowa TO-263-7 zapewnia kompaktową powierzchnię montażową z przewodzeniem ciepła odpowiednim do rozpraszania umiarkowanej mocy na standardowych płytkach PCB. Urządzenie jest kompatybilne z powszechnie stosowanymi komponentami zewnętrznymi używanymi w topologiach przetwornic buck, co ułatwia integrację z istniejącymi układami zasilaczy.

Odpowiednie do

• systemów wbudowanych wymagających regulowanego zasilania DC
• elektroniki przemysłowej z szerokim zakresem źródeł napięcia wejściowego
• prototypowania i tworzenia modułów zasilaczy
• systemów elektrycznych zasilanych bateryjnie lub pojazdowych o wyższych napięciach wejściowych
• niestandardowych układów elektronicznych, gdzie pojedynczy regulator musi obsługiwać wiele szyn wyjściowych

Kluczowe specyfikacje

• Topologia: regulator przełączający obniżający napięcie (buck)
• Zakres napięcia wejściowego: 8–40 V
• Regulowany zakres napięcia wyjściowego: 1,2–37 V
• Typ obudowy: TO-263-7 (obudowa mocy do montażu powierzchniowego)
• Regulowane wyjście poprzez zewnętrzną sieć sprzężenia zwrotnego
• Przeznaczony do zastosowań montowanych na płytkach z zewnętrzną cewką i kondensatorami

Jak używać

Zintegruj LM2678S-ADJ w obwodzie przetwornicy buck zgodnie z zalecanym schematem aplikacyjnym producenta: podłącz zasilanie wejściowe do pinu wejściowego z odpowiednim odsprzęganiem wejścia, umieść cewkę przełączającą, diodę (lub układ synchroniczny, jeśli dotyczy) i kondensatory wyjściowe zgodnie z wytycznymi dotyczącymi rozmieszczenia, aby zminimalizować EMI i tętnienia napięcia. Ustaw żądane napięcie wyjściowe za pomocą zewnętrznego dzielnika rezystorowego między wyjściem a pinem sprzężenia zwrotnego, odnosząc się do specyfikacji napięcia sprzężenia zwrotnego urządzenia w celu obliczenia wartości rezystorów. Zapewnij odpowiednią powierzchnię miedzi lub podkładkę termiczną pod obudową, aby wspomóc odprowadzanie ciepła przy wyższych prądach obciążenia.

Zalecenia

Aby zapewnić niezawodne działanie, stosuj kondensatory wyjściowe o niskim ESR, odpowiednio dobraną cewkę do przewidywanego prądu i postępuj zgodnie z zaleceniami dotyczącymi rozmieszczenia, aby utrzymać małą pętlę przełączania. Zweryfikuj wydajność termiczną w najgorszych warunkach napięcia wejściowego i obciążenia, a w razie potrzeby dodaj radiator lub ulepszone przelotki termiczne na PCB.
