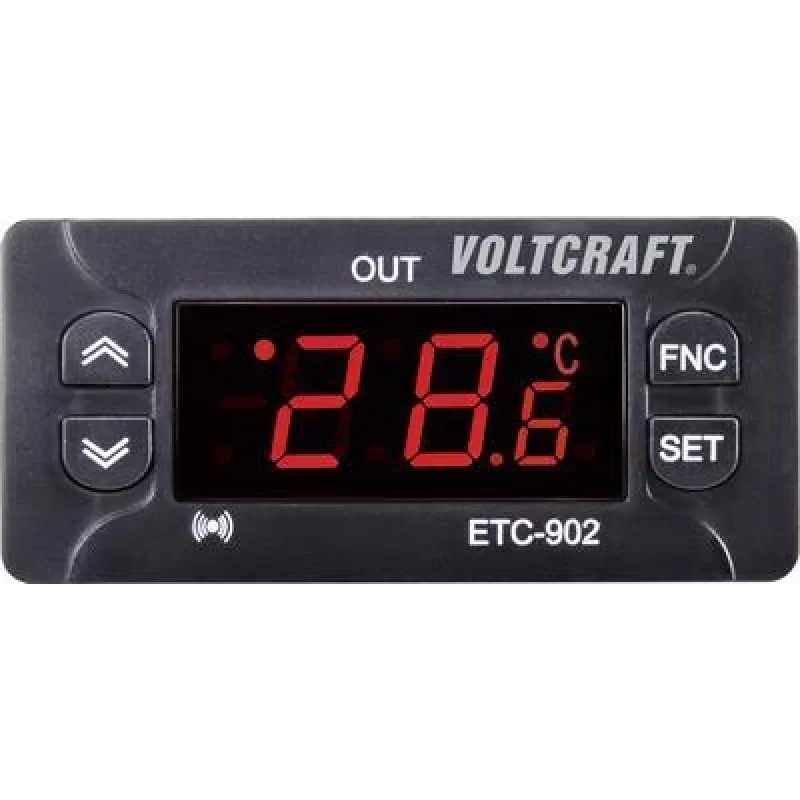

Regulator temperatury Voltcraft ETC-902, wejście NTC/PTC, zakres od -30 do 50°C, wyjście przekaźnikowe 10 A

Voltcraft ETC-902 to kompaktowy regulator temperatury zaprojektowany do prostej regulacji termostatycznej w niewielkich instalacjach HVAC, chłodniczych, inkubacyjnych i laboratoryjnych. Obsługuje wejścia czujników NTC lub PTC i monitoruje temperaturę w zakresie od -30 do 50°C. Regulator zapewnia pojedyncze wyjście przekaźnikowe o obciążalności 10 A do bezpośredniego sterowania grzejnikami, chłodnicami lub innymi urządzeniami przełączającymi. Jego prosty interfejs i niezawodne wyjście przekaźnikowe sprawiają, że nadaje się do zastosowań, w których wymagana jest stabilna kontrola temperatury i podstawowa metoda sterowania załącz/wyłącz.

Zalety

Urządzenie obsługuje czujniki typu NTC i PTC, umożliwiając elastyczny dobór czujnika do istniejących sond lub wymagań aplikacji. Dzięki zakresowi pomiarowemu od -30 do 50°C obejmuje typowe potrzeby w chłodnictwie, inkubacji i kontroli środowiskowej. Wbudowane wyjście przekaźnikowe ma obciążalność 10 A, co pozwala na bezpośrednie przełączanie wielu niewielkich obciążeń grzewczych i chłodniczych bez dodatkowych styczników. Kompaktowa obudowa i prosta koncepcja sterowania zmniejszają złożoność instalacji i ułatwiają integrację w ograniczonych przestrzeniach.

Zastosowania

• Małe systemy chłodnicze i szafy chłodnicze
• Inkubatory i urządzenia do wylęgu
• Podstawowa kontrola temperatury w laboratoriach
• Sterowanie ogrzewaniem lub chłodzeniem w małych instalacjach HVAC lub procesowych
• Komory środowiskowe DIY i prototypy

Kluczowe specyfikacje

• Wejście czujnika: kompatybilne z NTC i PTC
• Zakres pomiaru temperatury: od -30 do 50°C
• Wyjście sterujące: przekaźnik, jednobiegunowy, obciążalność 10 A
• Typ sterowania: załącz/wyłącz, regulacja termostatyczna poprzez przełączanie przekaźnika
• Typowe zastosowania: przełączanie urządzeń grzewczych i chłodniczych, regulacja środowiskowa

Sposób użycia

Zamontuj regulator temperatury w chronionym miejscu, gdzie wyświetlacz i elementy sterujące są dostępne, a sonda czujnika znajduje się w reprezentatywnym punkcie mierzonego środowiska. Podłącz wybrany czujnik NTC lub PTC do odpowiednich zacisków wejściowych zgodnie ze schematem połączeń producenta. Podłącz urządzenie grzewcze lub chłodnicze do wyjścia przekaźnikowego, przestrzegając limitu prądu 10 A i lokalnych przepisów bezpieczeństwa elektrycznego. Skonfiguruj wartość zadaną i histerezę (jeśli dostępna) zgodnie z wymaganą stabilnością temperatury, aby uniknąć częstego przełączania. Przed ciągłym użytkowaniem wykonaj początkowy cykl testowy, aby zweryfikować prawidłowe działanie czujnika i zachowanie przełączania.

Zalecenia

Używaj czujników odpowiedniego typu (NTC lub PTC) i parametrów do zamierzonego środowiska; unikaj umieszczania sondy w pobliżu bezpośrednich źródeł ciepła lub przeciągów. Upewnij się, że przełączane obciążenie nie przekracza obciążalności przekaźnika 10 A i dodaj zewnętrzny stycznik lub przekaźnik, jeśli konieczne jest sterowanie większymi prądami lub obciążeniami indukcyjnymi. Aby uzyskać precyzyjną kontrolę lub szybszą odpowiedź, sparuj regulator z odpowiednio dobranym czujnikiem i zapewnij wystarczający czas stabilizacji po zmianie wartości zadanej.
