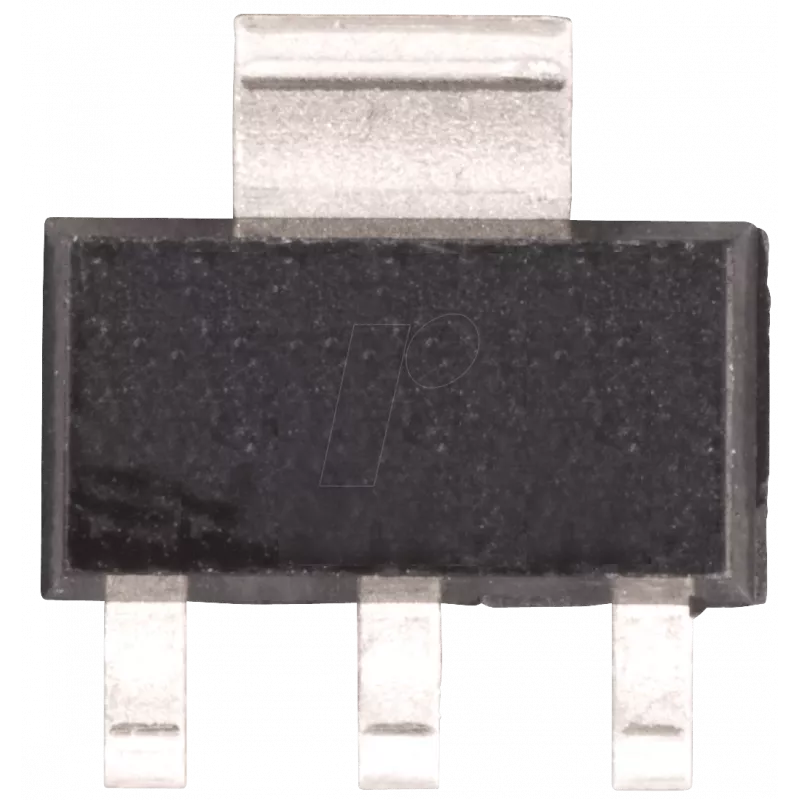

Regulowany regulator napięcia Texas Instruments LM317AEMP, wyjście 1,2–37 V, obudowa SOT-223

Regulator napięcia Texas Instruments LM317AEMP to regulowany liniowy stabilizator napięcia w kompaktowej obudowie SOT-223, który zapewnia stabilne napięcie stałe regulowane w zakresie od 1,2 V do 37 V. Zaprojektowany do uzyskiwania napięć definiowanych przez użytkownika za pomocą zewnętrznych sieci rezystorowych, stabilizator ten znajduje zastosowanie w zasilaczach do sprzętu laboratoryjnego, systemach wbudowanych i niewielkich urządzeniach elektronicznych o ograniczonej przestrzeni. Urządzenie przeznaczone jest do aplikacji regulacji liniowej wymagających prostego, niezawodnego rozwiązania umożliwiającego uzyskanie określonego napięcia wyjściowego przy minimalnej liczbie elementów zewnętrznych.

Zalety

LM317AEMP oferuje szeroki regulowany zakres napięcia wyjściowego i prostą konfigurację za pomocą dwóch zewnętrznych rezystorów do ustalenia napięcia wyjściowego. Obudowa SOT-223 zapewnia kompaktową powierzchnię montażową, umożliwiając jednocześnie wystarczającą wydajność cieplną w zastosowaniach o małej i średniej mocy. Urządzenie wymaga niewielu elementów zewnętrznych, jest szeroko wspierane w projektach referencyjnych i kompatybilne z powszechnymi praktykami zabezpieczania i odsprzęgania stosowanymi w obwodach regulacji mocy.

Zastosowanie

• Regulowane zasilacze laboratoryjne i stabilizatory warsztatowe
• Systemy wbudowane i projekty oparte na mikrokontrolerach
• Płytki prototypowe i systemy deweloperskie wymagające regulowanej szyny DC
• Mała elektronika użytkowa i przyrządy pomiarowe o niskim lub średnim poborze prądu

Kluczowe specyfikacje

• Zakres napięcia wyjściowego: regulowane od 1,2 V do 37 V
• Typ urządzenia: liniowy regulator regulowany
• Obudowa: kompaktowa obudowa SOT-223 do montażu powierzchniowego
• Metoda regulacji: zewnętrzny dzielnik rezystorowy ustala napięcie wyjściowe
• Typowy poziom mocy aplikacji: niskie i średnie prądy (w zależności od warunków termicznych)

Sposób użycia

Skonfiguruj LM317AEMP, podłączając odpowiedni rezystor między wyprowadzenia wyjściowe i regulacyjne oraz drugi rezystor od wyprowadzenia regulacyjnego do masy, aby ustawić żądane napięcie wyjściowe zgodnie ze standardowym równaniem regulatora. Dołącz kondensatory wejściowe i wyjściowe zgodnie z zaleceniami dla stabilności i odpowiedzi na stany przejściowe; upewnij się, że napięcie wejściowe jest wystarczająco wyższe od zamierzonego napięcia wyjściowego, aby uwzględnić spadek napięcia i margines regulacji. Zamontuj obudowę SOT-223 na płytce drukowanej z odpowiednią powierzchnią miedzi lub małym radiatorem, jeśli spodziewane są większe straty mocy. Postępuj zgodnie ze standardowymi praktykami projektowania obwodów drukowanych dla regulatorów mocy: krótkie ścieżki dla sieci regulacyjnej i elementów odsprzęgających oraz właściwe uziemienie w celu zminimalizowania szumów.

Zalecenia

Aby zapewnić niezawodną pracę, dostarcz napięcie wejściowe co najmniej o kilka woltów wyższe od żądanego napięcia wyjściowego, aby uwzględnić spadek napięcia i zapewnić prawidłowe odprowadzanie ciepła. Stosuj kondensatory o niskiej ESR na wejściu i wyjściu zgodnie z notami aplikacyjnymi, utrzymuj rezystory regulacyjne na wystarczająco niskim poziomie, aby ograniczyć szumy, ale wystarczająco wysokim, aby uniknąć nadmiernego prądu spoczynkowego, i sprawdź wzrost temperatury na płytce drukowanej w oczekiwanych warunkach obciążenia. Zapoznaj się z informacjami aplikacyjnymi producenta, aby uzyskać szczegółowe wskazówki dotyczące stabilności i zabezpieczeń.
