Rozdzielacz Televes AZ417D 4-drożny 17 dB 5–1218 MHz

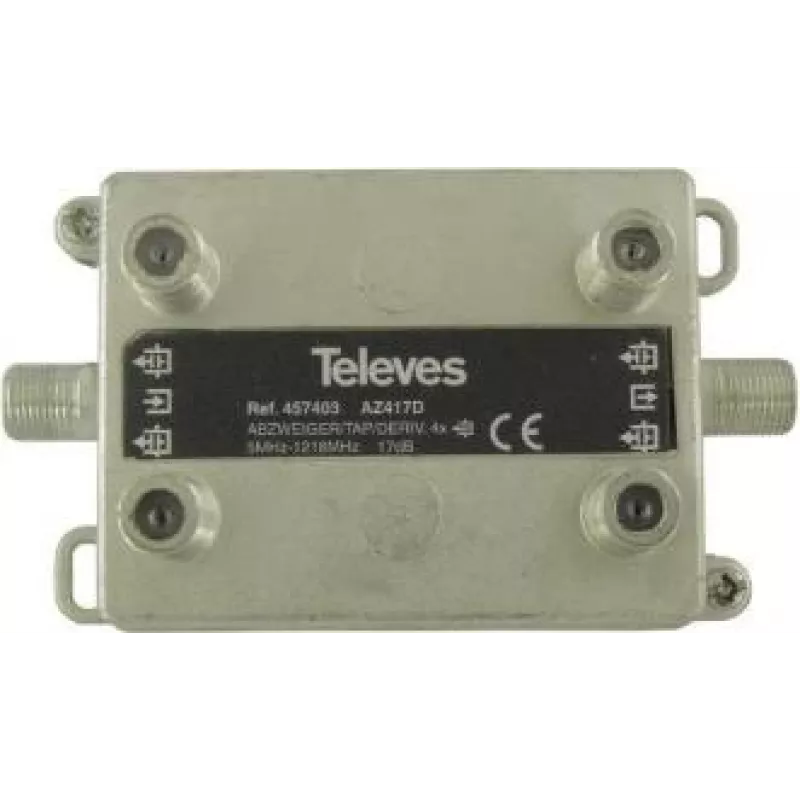

Rozdzielacz Televes AZ417D 4-drożny 17 dB 5–1218 MHz to kompaktowe pasywne urządzenie RF zaprojektowane do podziału przychodzącego sygnału szerokopasmowego na cztery wyjścia, przy jednoczesnym zachowaniu odpowiedzi częstotliwościowej i zapewnieniu wysokiej izolacji między portami. Urządzenie obsługuje szeroki zakres częstotliwości od 5 MHz do 1218 MHz, co czyni je kompatybilnym z telewizją naziemną, radiem FM i wieloma zastosowaniami dystrybucyjnymi. Specyfikacja izolacji 17 dB redukuje przesłuchy między liniami odbiorczymi i pomaga utrzymać przewidywalne poziomy sygnału na wielu wyjściach.

Zalety

Rozdzielacz zapewnia stałą wydajność w całym określonym paśmie częstotliwości i oferuje izolację 17 dB, aby zminimalizować zakłócenia między wyjściami. Jego konfiguracja czterech wyjść umożliwia dystrybucję jednego sygnału do wielu tunerów lub dekoderów bez konieczności stosowania aktywnych komponentów czy zasilania. Urządzenie jest przeznaczone do montażu na ścianie lub w szafie w instalacjach domowych lub małych komercyjnych i nadaje się do integracji z pasywnymi sieciami dystrybucyjnymi oraz wzmacniaczami, jeśli jest to wymagane.

Zastosowanie

• Dystrybucja pojedynczego sygnału z anteny lub kabla do maksymalnie czterech odbiorników TV
• Instalacje telewizyjne w wielu pomieszczeniach w domach lub małych biurach
• Dystrybucja sygnału FM i VHF/UHF w instalacjach domowych
• Pasywne rozdzielanie przed aktywnym wzmocnieniem lub sprzętem do przetwarzania sygnału

Kluczowe specyfikacje

• Zakres częstotliwości: 5–1218 MHz
• Liczba wyjść: 4
• Izolacja między wyjściami: 17 dB
• Urządzenie pasywne: nie wymaga zewnętrznego zasilania
• Typ złącza: kompatybilne złącza koncentryczne typu F (żeńskie)
• Typowe zastosowanie: rozdzielanie sygnału RF dla TV, FM i dystrybucji szerokopasmowej

Sposób użycia

Podłącz przychodzący sygnał RF (antena lub kabel) do wejścia rozdzielacza, a następnie podłącz kable koncentryczne z czterech wyjść do odpowiednich odbiorników lub punktów dystrybucyjnych. Upewnij się, że wszystkie połączenia są dokręcone, aby zapewnić dobry styk elektryczny i zminimalizować straty odbiciowe. Jeśli poziom sygnału wejściowego jest niski, rozważ umieszczenie wzmacniacza przed rozdzielaczem lub użycie dedykowanego wzmacniacza dystrybucyjnego, aby skompensować straty podziału. Umieść rozdzielacz w suchym, wentylowanym miejscu i unikaj narażenia na wilgoć lub ekstremalne temperatury.

Zalecenia

Po instalacji sprawdź poziomy sygnału na każdym odbiorniku i używaj rozdzielaczy pasywnych tylko wtedy, gdy marginesy sygnału na to pozwalają; przy podziale na wiele wyjść lub w przypadku długich przebiegów kablowych zastosuj wzmocnienie lub aktywny system dystrybucyjny, aby utrzymać jakość usługi.
