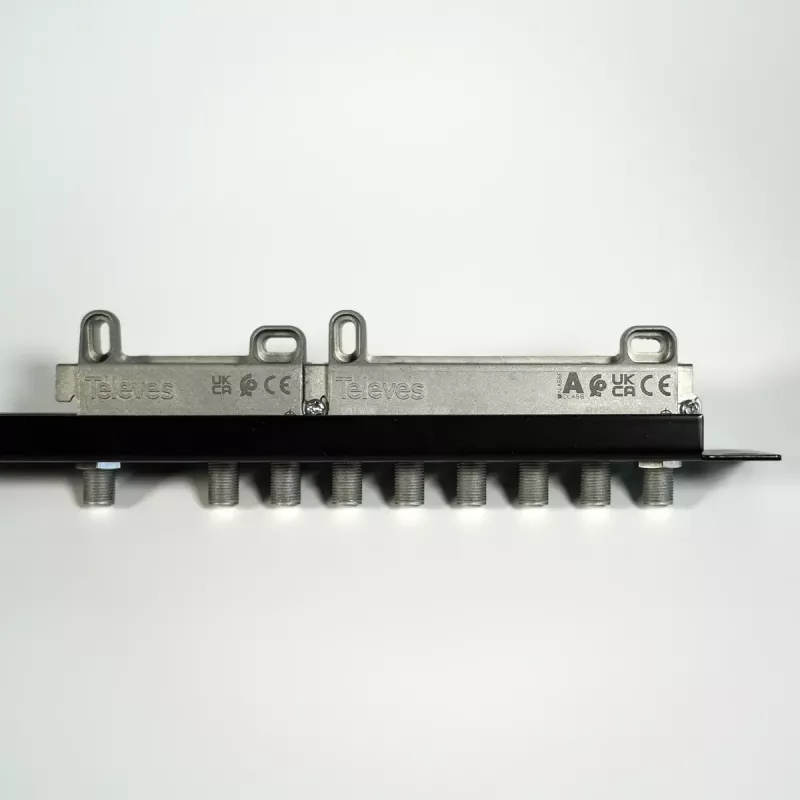

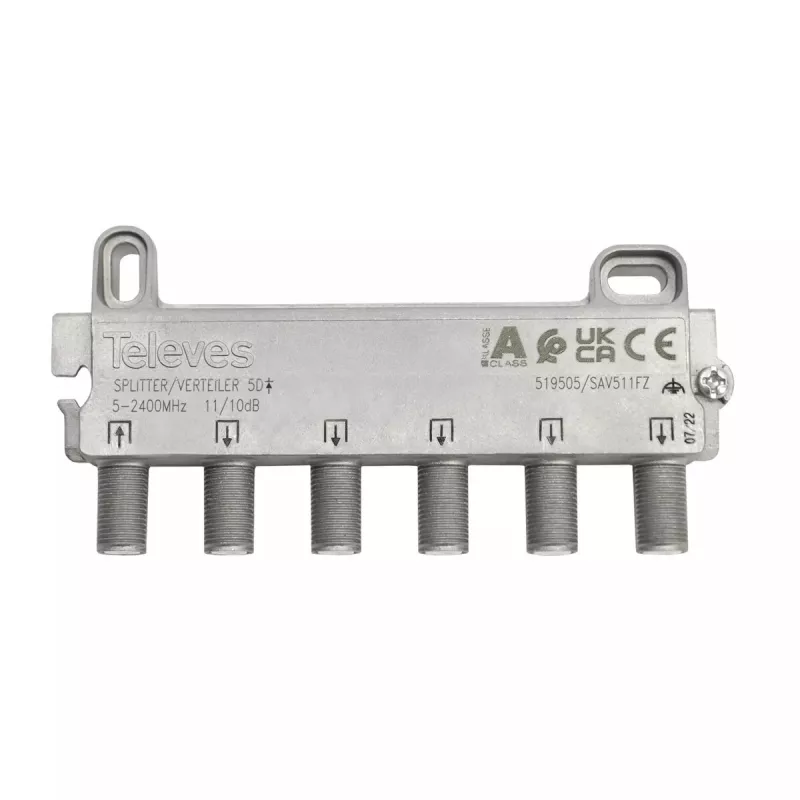

Rozgałęźnik kablowy Televes 519505 Stal nierdzewna 5 - 2400 MHz

Rozgałęźnik F 5W 5...2400 MHz 11/10 dB — pięciodrożny rozgałęźnik ze złączami F przeznaczony do systemów SMATV i szerokopasmowej dystrybucji RF. Model Televes 519505 pracuje w zakresie 5–2400 MHz i charakteryzuje się kompaktową, zminiaturyzowaną konstrukcją, która ogranicza straty przelotowe. Jego obudowa ze stopu zamak (przypominająca stal nierdzewną) zapewnia skuteczne ekranowanie, a urządzenie jest przeznaczone do montażu wewnątrz pomieszczeń na ścianie, płycie rackowej lub standardowej szynie DIN.

Zalety

Televes 519505 oferuje niskie tłumienie wtrąceniowe dzięki miniaturyzacji komponentów oraz stabilną wydajność w całym zakresie 5–2400 MHz. Metalowa obudowa ze stopu zamak zwiększa ekranowanie RF i wytrzymałość mechaniczną. Złącza F ułatwiają kompatybilność z typowymi instalacjami koncentrycznymi, a kompaktowa forma pozwala na elastyczny montaż na ścianach, płytach rackowych lub szynach DIN.

Zastosowanie

• Systemy dystrybucji SMATV i telewizji kablowej
• Instalacje wielopunktowe w budynkach mieszkalnych i komercyjnych
• Montaż wewnętrzny na ścianach, płytach rackowych lub szynach DIN

Kluczowe dane techniczne

• Model: Televes 519505
• Zakres częstotliwości: 5–2400 MHz
• Wyjścia: rozgałęźnik 5-drożny
• Tłumienie: 11/10 dB (podane)
• Złącza: typu F
• Obudowa: Zamak (metalowe ekranowanie)
• Przeznaczenie montażowe: wewnątrz pomieszczeń (ściana, płyta rackowa, szyna DIN)
• EAN: 8424450267936

Sposób użycia

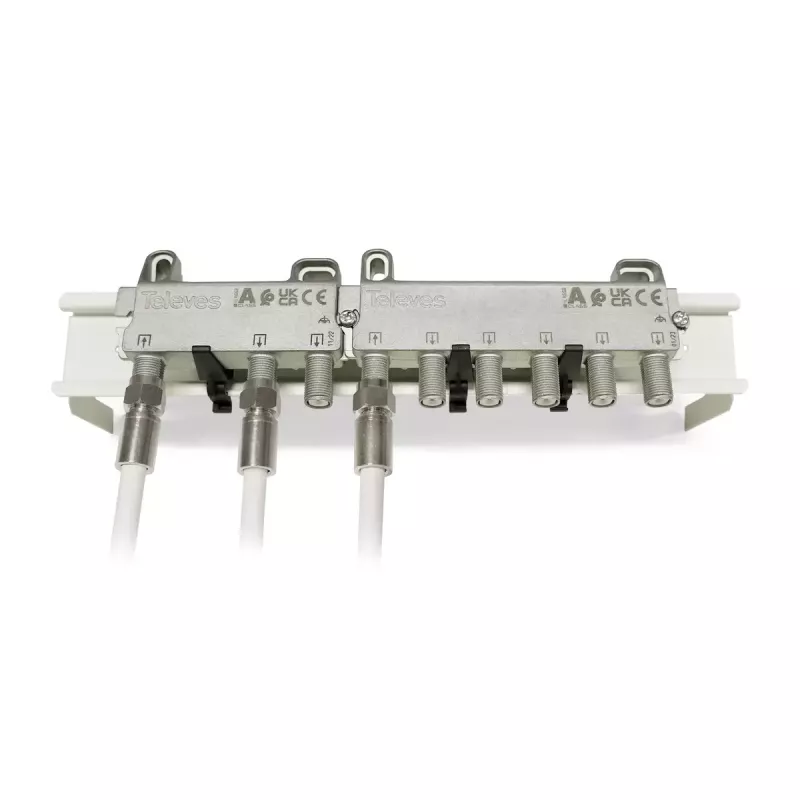

Zamontuj rozgałęźnik w suchym miejscu wewnątrz pomieszczenia na ścianie, płycie rackowej lub standardowej szynie DIN, używając odpowiednich elementów mocujących. Podłącz doprowadzony kabel koncentryczny do wejścia rozgałęźnika, a pięć kabli wyjściowych do wyjściowych złączy typu F. Upewnij się, że wszystkie złącza F są dokręcone, aby zachować ekranowanie i integralność sygnału. Po instalacji sprawdź poprawność dystrybucji sygnału i poziomy.

Zalecenia

Stosuj z prawidłowo uziemionymi instalacjami i wysokiej jakości kablami koncentrycznymi, aby zapewnić optymalną wydajność. Unikaj wystawiania na działanie czynników zewnętrznych i wilgoci; instaluj w wentylowanych, suchych obudowach. Po rozgałęzieniu sprawdź poziomy sygnału, aby potwierdzić odpowiedni odbiór na wszystkich wyjściach.
