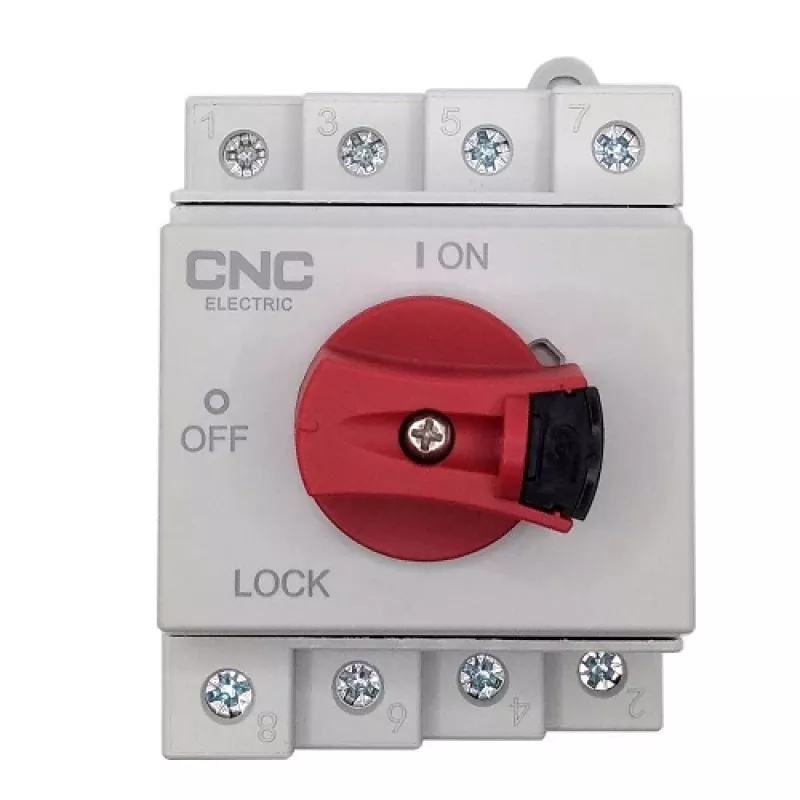

Rozłącznik izolacyjny DC CNC NV821822 4-biegunowy 32A 1000 VDC

Rozłącznik izolacyjny DC CNC NV821822 to 4-biegunowy przełącznik montowany na szynie DIN, przeznaczony do bezpiecznej izolacji obwodów wysokonapięciowych DC do 1000 V i 32 A. Blokowana dźwignia i czas łuku 3 ms umożliwiają niezawodne odłączanie stringów PV lub 1–2 linii MPPT do celów konserwacji i awaryjnego wyłączania. Kompaktowa jednostka nadaje się do montażu w szafach sterowniczych, skrzynkach rozdzielczych i skrzynkach łączeniowych w systemach fotowoltaicznych oraz innych systemach dystrybucji energii DC. Zgodność z normami IEC 60947-1, IEC 60947-3, AS5033:2014, NZS5033:2014 i UL508i.

Zalety

Przełącznik zapewnia czterobiegunową izolację o znamionowym napięciu roboczym DC 1000 V i prądzie znamionowym 32 A. Blokowana dźwignia zabezpiecza przełącznik w pozycji zamkniętej, zapewniając bezpieczeństwo podczas pracy. Urządzenie charakteryzuje się czasem łuku 3 ms dla skutecznego odłączania stringów PV, obudową trudnopalną i odporną na promieniowanie UV oraz stopniem ochrony IP20. Kompaktowe wymiary i montaż na szynie DIN ułatwiają instalację w standardowych obudowach elektrycznych.

Zastosowanie

• Panele fotowoltaiczne i skrzynki łączeniowe
• Systemy akumulatorowe i inne wysokonapięciowe instalacje DC
• Szafy sterownicze i skrzynki rozdzielcze wymagające izolacji DC
• Odłączanie 1–2 linii MPPT lub wieloprzewodowych linii DC

Najważniejsze specyfikacje

• Liczba styków: 4
• Znamionowe napięcie robocze (Ue): DC 1000 V
• Napięcie izolacji (Ui): DC 1500 V
• Prąd znamionowy (In): 32 A
• Znamionowe napięcie udarowe (Uimp): 8 kV
• Czas łuku: 3 ms
• Trwałość mechaniczna: 10 000 cykli; Trwałość elektryczna: 3 000 cykli
• Typ złącza: M4; Przekrój przewodu: maks. 4–16 mm²
• Stopień ochrony: IP20, V0
• Wymiary: 94,9 × 60,2 × 78,2 mm
• Temperatura pracy/przechowywania: -40 °C do 85 °C
• Montaż: szyna DIN
• Gwarancja: 24 miesiące

Sposób użycia

Zamontuj CNC NV821822 na standardowej szynie DIN wewnątrz szafy sterowniczej lub skrzynki łączeniowej. Podłącz przewody DC do zacisków M4, używając odpowiednich tulejek i kabli w określonym zakresie 4–16 mm². Użyj dźwigni do otwierania i zamykania obwodu; dźwignię można zablokować w pozycji zamkniętej dla bezpiecznej pracy. Upewnij się, że napięcie systemu nie przekracza DC 1000 V i postępuj zgodnie z lokalnymi przepisami elektrycznymi podczas instalacji i uruchamiania.

Zalecenia

Używaj rozłącznika do rzadkiego załączania/wyłączania oraz do izolowania maksymalnie 1–2 stringów MPPT. Sprawdź poprawność okablowania i moment dokręcenia na zaciskach przed włączeniem zasilania, a prace konserwacyjne wykonuj dopiero po otwarciu i izolowaniu przełącznika zgodnie z procedurami bezpieczeństwa.
