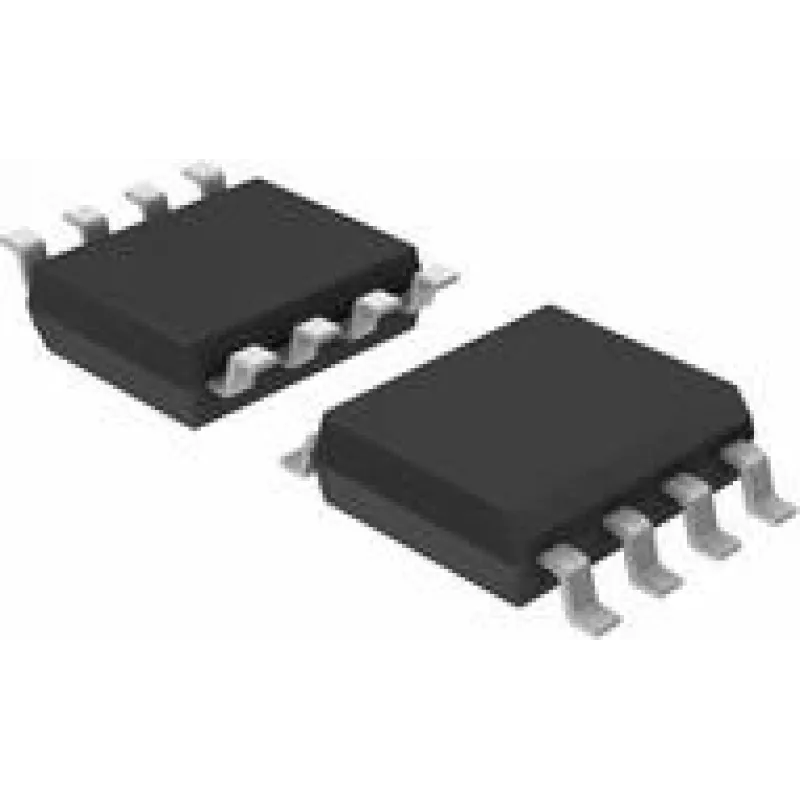

RS-485 transceiver Texas Instruments SN65HVD1781DR SOIC-8, 1/1 Driver/Receiver

Układ Texas Instruments SN65HVD1781DR to różnicowy transceiver RS-485 w obudowie SOIC-8, który integruje jeden driver i jeden odbiornik. Został zaprojektowany do komunikacji szeregowej half-duplex lub full-duplex i zapewnia niezawodną sygnalizację różnicową odpowiednią do przemysłowych i wbudowanych łączy danych. Komponent obsługuje topologie magistrali wielodostępowej i transmisję danych na duże odległości z odpornością na szumy wspólne typowe dla systemów sterowania i automatyki.

Zalety

transceiver oferuje kompaktowy rozmiar obudowy SOIC-8 do integracji na płytce, łącząc funkcje drivera i odbiornika w jednym urządzeniu, aby zmniejszyć liczbę komponentów. Jego sygnalizacja różnicowa zwiększa odporność na zakłócenia i umożliwia niezawodną komunikację na długich odcinkach kabla. Urządzenie jest kompatybilne ze standardowymi sieciami RS-485 i zaprojektowane, aby spełniać wymagania dotyczące przemysłowej komunikacji szeregowej, z przewidywalnymi progami odbiornika i poziomami wyjściowymi drivera dla interoperacyjności.

Zastosowanie

• Przemysłowe sieci sterowania i łącza sterowników programowalnych (PLC)
• Systemy wbudowane wymagające niezawodnej komunikacji szeregowej
• Topologie magistrali wielodostępowej i sieci czujników
• Transmisja danych na duże odległości za pomocą okablowania skręcanego

Specyfikacja kluczowa

• Obudowa: SOIC-8 do montażu powierzchniowego
• Konfiguracja kanałów: jeden driver i jeden odbiornik (1/1)
• Standard interfejsu: sygnalizacja różnicowa RS-485
• Tryb pracy: obsługuje systemy half-duplex i full-duplex (w zależności od okablowania magistrali i sterowania kierunkiem)
• Typ sygnału: różnicowe linie danych dla lepszego tłumienia szumów wspólnych
• Typowe środowisko zastosowania: przemysłowe i wbudowane łącza danych

Jak używać
