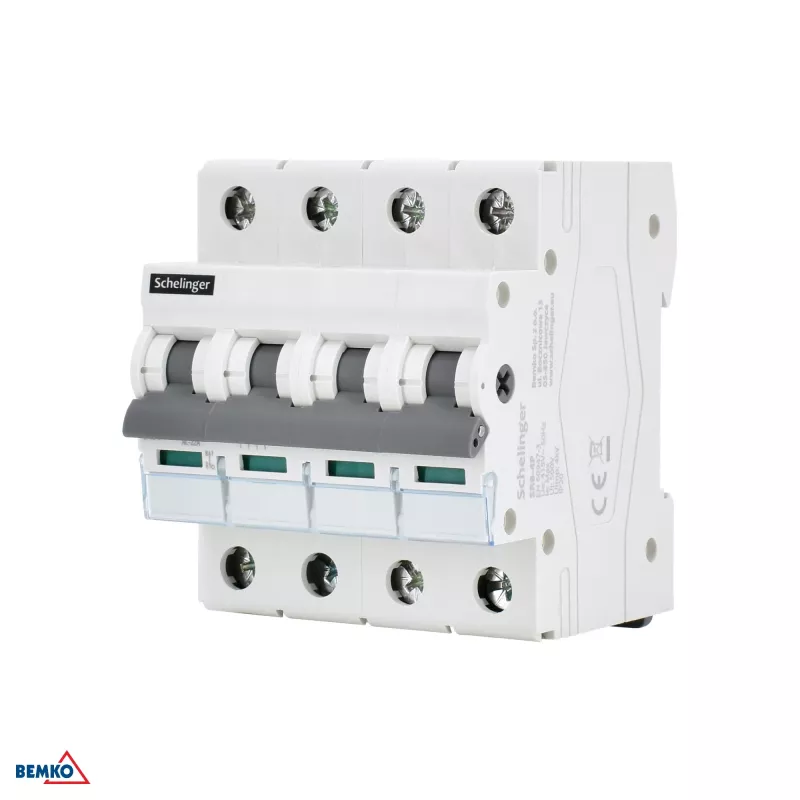

SCHELINGER A11-SR8-4P-063 4P 63A Isolator Switch

Przełącznik izolacyjny SCHELINGER A11-SR8-4P-063 to wysokiej jakości 4-biegunowy rozłącznik izolacyjny przeznaczony do niezawodnej izolacji elektrycznej w instalacjach przemysłowych i komercyjnych. Przystosowany do prądu 63A i napięcia 400V AC, zapewnia bezpieczne odłączanie obwodów podczas konserwacji i awaryjnego wyłączania. Zgodny z IEC/EN 60947-3, oferuje solidną wydajność przy znamionowym napięciu udarowym wytrzymywanym 4 kV i zdolności zwarciowej 3 kA.

Zalety

Ten przełącznik izolacyjny zapewnia wyraźną sygnalizację położenia ON/OFF, gwarantując bezpieczną obsługę. Kompaktowa konstrukcja 4-modułowa (72 mm) pasuje do standardowych szyn DIN (TH35), oszczędzając miejsce w rozdzielnicach. Dzięki wysokiej trwałości elektrycznej (10 000 cykli) i mechanicznej (20 000 cykli) zapewnia długotrwałą niezawodność. Stopień ochrony od frontu IP40 i na zaciskach IP20 zapewnia dobrą odporność na kurz i dotyk.

Zastosowanie

• Przemysłowe tablice elektryczne
• Rozdzielnice w budynkach komercyjnych
• Izolacja konserwacyjna w maszynach
• Awaryjne wyłączanie zasilania

Kluczowe specyfikacje

• Typ produktu: Przełącznik izolacyjny
• Liczba biegunów: 4P
• Prąd znamionowy (In): 63 A
• Napięcie znamionowe (Ue): 400 V AC
• Napięcie izolacji znamionowe (Ui): 500 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Częstotliwość: 50/60 Hz
• Sposób montażu: Szyna DIN (TH35)
• Szerokość modułowa: 4 moduły (72 mm)
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Stopień ochrony (front): IP40
• Stopień ochrony (zaciski): IP20
• Temperatura pracy: -25°C do +50°C
• Zdolność przyłączeniowa (sztywny): 1-35 mm²
• Zdolność przyłączeniowa (elastyczny): 1-25 mm²
• Zgodność z normami: IEC/EN 60947-3
• Wskaźnik: Położenie ON/OFF
• Znamionowa zdolność łączeniowa zwarciowa (Icm): 3 kA
• Kolor: Szary/Biały

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić odpowiednie ustawienie momentu obrotowego podczas instalacji i stosować odpowiednie rozmiary przewodów w określonym zakresie zdolności przyłączeniowej. Zawsze sprawdzaj kompatybilność z istniejącym systemem szyn DIN.
