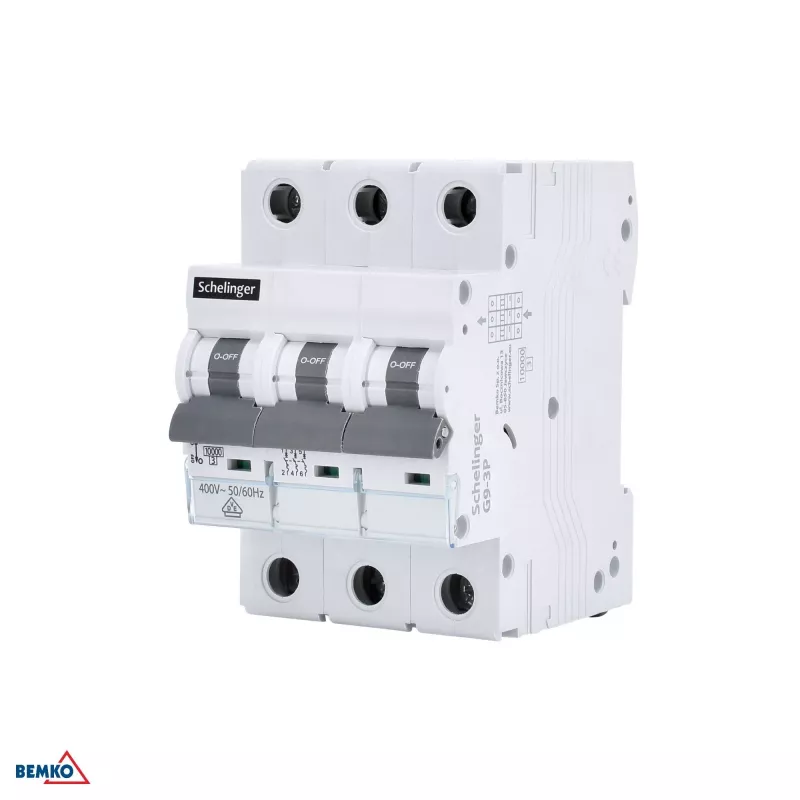

SCHELINGER Wyłącznik nadprądowy 10kA 3P B 20A VDE

Wyłącznik nadprądowy SCHELINGER A02-G9-3P-B20 to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przeciążeniowej w instalacjach elektrycznych. Dzięki znamionowej zdolności wyłączania 10 kA i charakterystyce wyzwalania B zapewnia bezpieczne odłączenie w przypadku zwarć i przeciążeń. Ten 3-biegunowy wyłącznik nadprądowy ma prąd znamionowy 20 A i jest zgodny z normami IEC/EN 60898-1 oraz VDE, co czyni go odpowiednim do zastosowań mieszkaniowych, komercyjnych i przemysłowych.

Zalety

Ten wyłącznik nadprądowy oferuje solidną ochronę z wysoką zdolnością wyłączania, zapewniając bezpieczeństwo i niezawodność. Kompaktowa konstrukcja 3-modułowa oszczędza miejsce na szynach DIN, a zaciski śrubowe umożliwiają łatwy montaż przewodów o przekroju do 25 mm². Mechanizm wyzwalania termomagnetycznego zapewnia precyzyjne charakterystyki wyzwalania, a stopień ochrony IP20 chroni przed ciałami stałymi.

Zastosowanie

• Ochrona przeciążeniowa w rozdzielnicach
• Obwody oświetleniowe i gniazd w budynkach mieszkalnych
• Systemy elektryczne w obiektach komercyjnych i lekkim przemyśle
• Zastosowania wymagające certyfikacji VDE

Kluczowe specyfikacje

• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 3P
• Prąd znamionowy (In): 20 A
• Charakterystyka wyzwalania: B
• Znamionowa zdolność wyłączania (Icn): 10 kA
• Napięcie znamionowe (Ue): 230/400 V AC
• Częstotliwość: 50/60 Hz
• Sposób montażu: Szyna DIN
• Zgodność z normami: IEC/EN 60898-1, VDE
• Typ zacisków: Zaciski śrubowe
• Zdolność zacisków: 1-25 mm² (drut/linka)
• Stopień ochrony: IP20
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Zakres temperatury pracy: -25°C do +55°C
• Klasa ograniczenia energii: 3
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Charakterystyka wyzwalania zwarciowego: Termomagnetyczna
• Szerokość modułowa: 3 moduły (ok. 54 mm)

Zalecenia

Aby zapewnić optymalną wydajność, wyłącznik nadprądowy powinien być instalowany przez wykwalifikowanego elektryka i używany w ramach określonych parametrów. Zaleca się regularne testowanie w celu utrzymania bezpieczeństwa.
