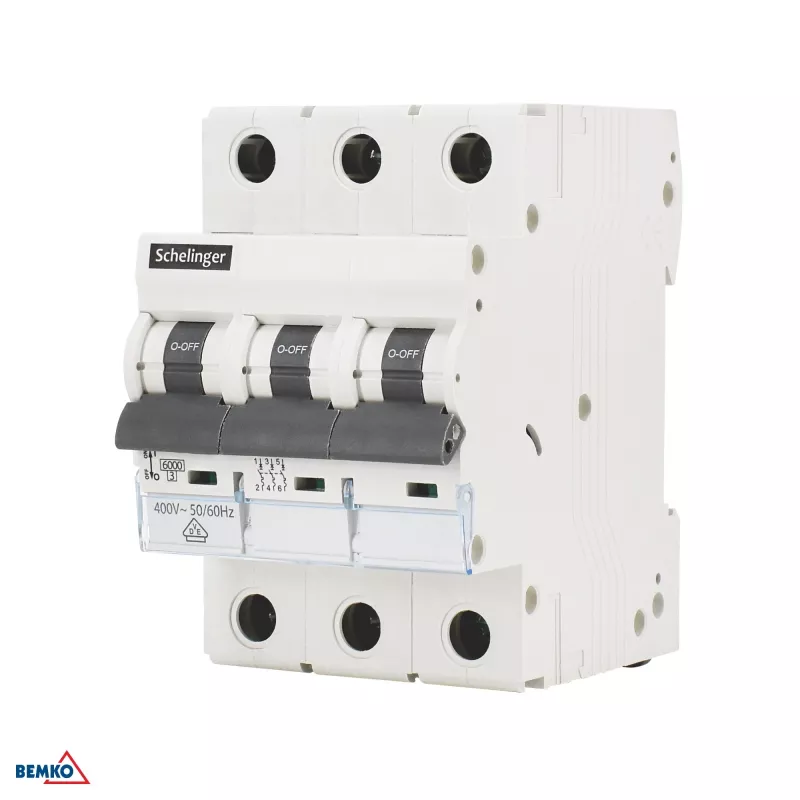

SCHELINGER Wyłącznik nadprądowy 6kA 3P B 10A VDE

SCHELINGER A02-G8-3P-B10 to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przed przeciążeniami w instalacjach elektrycznych. Dzięki konfiguracji 3-biegunowej, prądowi znamionowemu 10A i charakterystyce wyzwalania B zapewnia bezpieczną pracę w zastosowaniach mieszkaniowych i komercyjnych. Certyfikowany zgodnie z normami VDE i CE, ten MCB oferuje solidną wydajność z zdolnością wyłączania 6kA.

Zalety

Ten MCB zapewnia precyzyjną ochronę przed przeciążeniami i zwarciami, z krzywą B odpowiednią dla obciążeń rezystancyjnych i lekko indukcyjnych. Kompaktowa konstrukcja 3-modułowa (54mm) oszczędza miejsce na szynie DIN. Wyraźny wskaźnik położenia ON/OFF ułatwia konserwację i rozwiązywanie problemów.

Zastosowanie

• Mieszkaniowe tablice rozdzielcze
• Rozdzielnice w budynkach komercyjnych
• Szafy sterownicze w lekkim przemyśle
• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i małych urządzeń

Kluczowe specyfikacje

• Marka: SCHELINGER
• Model: A02-G8-3P-B10
• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 3P (3-biegunowy)
• Prąd znamionowy (In): 10 A
• Charakterystyka wyzwalania: B
• Znamionowa zdolność wyłączania zwarciowego (Icn): 6 kA
• Napięcie znamionowe (Ue): 230/400 V AC
• Częstotliwość: 50/60 Hz
• Sposób montażu: Szyna DIN (35mm)
• Norma: IEC/EN 60898-1
• Certyfikacja: VDE, CE
• Trwałość łączeniowa: ≥ 10 000 cykli
• Trwałość mechaniczna: ≥ 20 000 cykli
• Zdolność zacisków: Do 25 mm² (drut), 16 mm² (linka)
• Stopień ochrony: IP20 (zaciski), IP40 (przód)
• Temperatura otoczenia: -25°C do +55°C
• Klasa ograniczenia energii: 3
• Typ połączenia: Zaciski śrubowe
• Wskaźnik: Wskaźnik położenia ON/OFF
• Szerokość modułu: 3 moduły (ok. 54 mm)
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV

Zalecenia

Dla optymalnej ochrony należy upewnić się, że wyłącznik jest zainstalowany przez wykwalifikowanego elektryka, a obciążenie nie przekracza prądu znamionowego. Urządzenie nadaje się do stosowania w systemach TN, TT i IT.
