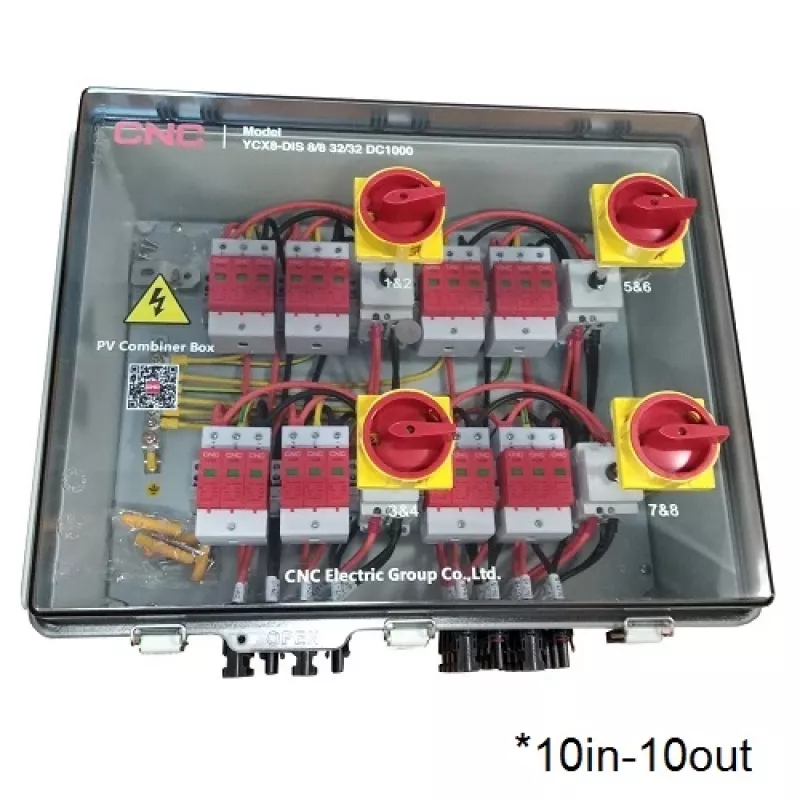

Skrzynka łączeniowa PV CNC NV822553 DC 10-we 10-wy IP66

Skrzynka łączeniowa PV CNC NV822553 to obudowa połączeniowa DC do systemów fotowoltaicznych z 10 wejściami i 10 wyjściami, o stopniu ochrony IP66 przed pyłem i wodą. Obudowa poliwęglanowa (528 x 458 x 358 mm) jest odporna na promieniowanie UV i charakteryzuje się klasą palności V0, a jednostka integruje złącza MC4, ograniczniki przepięć i zamykane rozłączniki DC, centralizując połączenia stringów i zwiększając bezpieczeństwo oraz łatwość konserwacji w zewnętrznych instalacjach solarnych.

Zalety

CNC NV822553 zapewnia scentralizowane zakończenie stringów dla paneli PV 10-we/10-wy, wbudowaną ochronę przeciwprzepięciową DC (1000 V, 40 kA na SPD) oraz cztery zamykane rozłączniki DC 1000 V/50 A z opatentowanymi komorami gaszenia łuku. Obudowa spełnia normy IP66 i IEC60529, oferuje trudnopalność (UL94 V0) i szeroki zakres temperatury pracy (-20 °C do +60 °C). Kompaktowe wymiary i znormalizowane rozmiary dławnic kablowych upraszczają instalację i zarządzanie kablami.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj skrzynkę łączeniową PV na odpowiedniej powierzchni zewnętrznej zgodnie z lokalnymi przepisami elektrycznymi i upewnij się, że obudowa jest umieszczona tak, aby uniknąć gromadzenia się wody. Zakończ każdy string PV za pomocą dostarczonych kompatybilnych złączy MC4 i poprowadź kable przez odpowiednie dławnice PG09/PG21. Podłącz połączone wyjścia odpowiednio do falownika lub dalszego zabezpieczenia DC. Używaj zamykanych rozłączników DC do izolowania stringów podczas konserwacji i sprawdź poprawne podłączenie SPD, aby zapewnić aktywną ochronę przeciwprzepięciową. Uruchomienie powinno obejmować kontrolę ciągłości, polaryzacji i rezystancji izolacji przed włączeniem napięcia na panelach.

Zalecenia

Okresowo sprawdzaj zakończenia kablowe i uszczelnienia dławnic oraz wymieniaj SPD po zadziałaniu lub jeśli ich pojemność znamionowa zostanie przekroczona. Upewnij się, że rozłączniki są zablokowane na czas serwisu i postępuj zgodnie z instrukcjami producenta oraz obowiązującymi normami dla systemów DC.
