Skrzynka łączeniowa PV HiSmart NV822300 DC 3 we-3 wy IP66 do paneli słonecznych

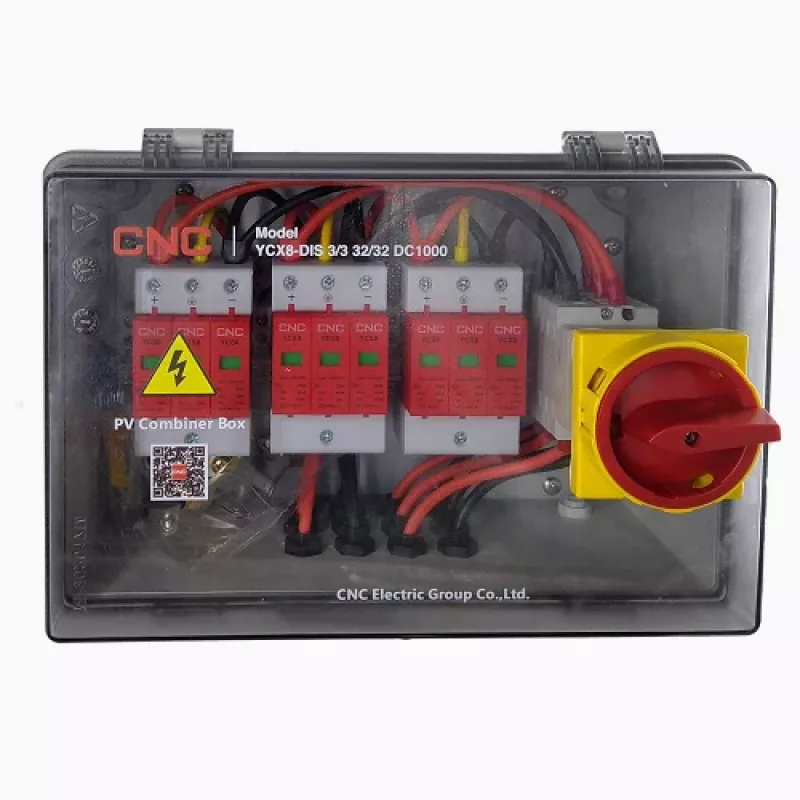

HiSmart NV822300 to skrzynka łączeniowa PV z trzema wejściami DC i trzema wyjściami DC, zaprojektowana do instalacji fotowoltaicznych. Obudowa z poliwęglanu o stopniu ochrony IP66 zapewnia pyłoszczelność i wysoką ochronę przed wnikaniem wody w instalacjach zewnętrznych na dachu lub na gruncie. Urządzenie integruje zamykany na klucz rozłącznik DC z opatentowaną komorą gaszenia łuku oraz trzy zabezpieczenia przeciwprzepięciowe DC, co pozwala chronić i izolować stronę DC instalacji solarnej, jednocześnie upraszczając łączenie stringów i zarządzanie okablowaniem.

Zalety

Skrzynka łączeniowa obsługuje napięcie do 1000 V DC i zawiera zamykany na klucz rozłącznik DC 1000 V, 25 A z opatentowaną komorą gaszenia łuku. Trzy wbudowane zabezpieczenia przeciwprzepięciowe DC zapewniają szybką reakcję (czas odpowiedzi <25 ns) i maksymalny prąd wyładowczy 40 kA. Obudowa z poliwęglanu spełnia klasę palności V0 wg UL94, jest odporna na UV i zapewnia stopień ochrony IP66 zgodnie z IEC60529, a skrzynka jest dostarczana ze złączami kompatybilnymi z MC4 dla łatwego podłączenia.

Zastosowanie

• Łączenie wielu stringów PV w instalacjach dachowych mieszkaniowych i komercyjnych
• Instalacje fotowoltaiczne montowane na gruncie wymagające uporządkowanego łączenia stringów DC
• Instalacje zewnętrzne wymagające ochrony IP66 przed pyłem i wodą

Kluczowe specyfikacje

• Wejścia: 3 stringi
• Wyjścia: 3 stringi
• Maksymalne napięcie systemu: 1000 V DC
• Rozłącznik DC: 1000 V, 25 A (1 szt.), zamykany na klucz, opatentowana komora gaszenia łuku
• Zabezpieczenie przeciwprzepięciowe DC: 1000 V, Imax 40 kA (3 szt.), In 20 kA, Up 3,6 kV, czas odpowiedzi <25 ns
• Prąd zwarciowy na wejście (Isc): regulowany 15 A–30 A
• Maksymalny prąd wyjściowy: 25 A
• Materiał obudowy: poliwęglan, UL94 V0
• Stopień ochrony: IP66 (IEC60529)
• Wymiary: 312 × 262 × 162 mm
• Dławiki kablowe wejściowe: PG09, 2,5–16 mm
• Dławiki kablowe wyjściowe: PG21, 2,5–16 mm
• Temperatura pracy: -25 °C do +60 °C
• Normy: IEC60529, UL508i, IEC60947-3 Pv2, IEC 61643-31, EN 50539-11 + A1
• Gwarancja: 24 miesiące

Sposób użycia

Zamontuj skrzynkę łączeniową na odpowiedniej płaskiej powierzchni, zgodnie z lokalnymi przepisami elektrycznymi. Podłącz do trzech stringów PV do zacisków wejściowych i poprowadź połączone wyjścia do falownika za pomocą zacisków wyjściowych; złącza kompatybilne z MC4 ułatwiają podłączanie stringów. Używaj zamykanego na klucz rozłącznika DC do izolowania strony DC podczas instalacji i konserwacji. Upewnij się, że średnice kabli odpowiadają określonym zakresom dławików (2,5–16 mm) i dokręć wszystkie połączenia zgodnie z zaleceniami producenta dotyczącymi momentu dokręcania.

Zalecenia

Zainstaluj HiSmart NV822300 w miejscu o odpowiedniej wentylacji i z dala od bezpośredniego gromadzenia się zanieczyszczeń. Sprawdź polaryzację systemu i upewnij się, że zapewniono zabezpieczenie nadprądowe zgodnie z wymaganiami falownika i lokalnymi przepisami. Okresowo sprawdzaj uszczelki obudowy, moduły przeciwprzepięciowe i połączenia oraz wymieniaj SPD po znaczących przepięciach lub zgodnie z harmonogramem konserwacji.
