Skrzynka łącznikowa PV HiSmart NV822317 DC 4 we-4 wy IP66

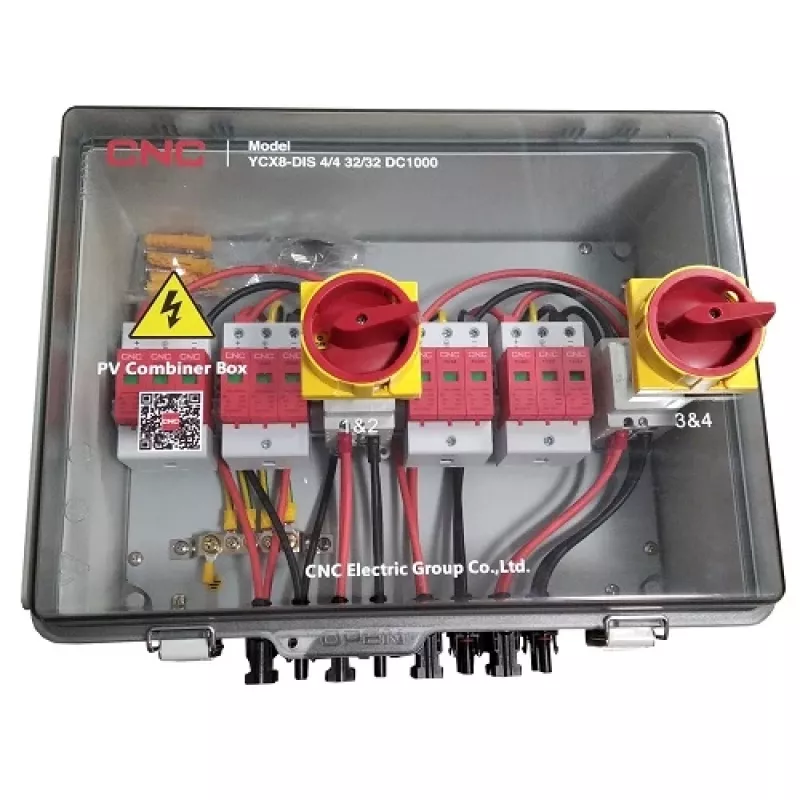

HiSmart NV822317 to skrzynka łącznikowa PV do systemów fotowoltaicznych prądu stałego z czterema wejściami i czterema wyjściami, o napięciu znamionowym do 1000 V DC i stopniu ochrony IP66. Obudowa jest trudnopalna (V0), odporna na promieniowanie UV i zamykana na klucz, ze złączami MC4 do prostego łączenia stringów. Urządzenie integruje rozłączniki DC i ochronę przeciwprzepięciową, umożliwiając konsolidację wielu stringów PV w jeden chroniony punkt dystrybucji DC odpowiedni dla instalacji dachowych lub naziemnych.

Zalety

Skrzynka łącznikowa zapewnia kompaktowe, odporne na warunki atmosferyczne rozwiązanie do łączenia czterech stringów PV w cztery wyjścia, oferując jednocześnie ochronę przepięciową z czterema dedykowanymi modułami SPD oraz dwoma zamykanymi na klucz rozłącznikami DC z opatentowanymi komorami gaszenia łuku. Jej obudowa z poliwęglanu spełnia normy pyło- i wodoszczelności IP66 oraz trudnopalności V0 według UL94, co ułatwia instalację zewnętrzną i konserwację. Przewidziano dławiki kablowe dla typowych średnic kabli PV, a konstrukcja spełnia odpowiednie normy IEC i UL dotyczące rozłączania DC i ochrony przepięciowej.

Odpowiednia do

• Małych i średnich systemów PV na dachach z maksymalnie czterema stringami
• Instalacji naziemnych, gdzie potrzebny jest kompaktowy zewnętrzny punkt dystrybucji DC
• Instalacji wymagających stopnia ochrony IP66 i trudnopalnej obudowy
• Systemów wykorzystujących moduły PV ze złączami MC4

Kluczowe specyfikacje

• Wejścia: 4 stringi
• Wyjścia: 4 stringi
• Maksymalne napięcie systemu: 1000 V DC
• Rozłączniki DC: 1000 V, 25 A (2 szt.), zamykane na klucz, opatentowana komora gaszenia łuku; normy UL508i, IEC 60947-3 Pv2
• Ogroniczniki przepięć (SPD): 1000 V, Imax 40 kA (4 szt.), In 20 kA, czas zadziałania <25 ns; normy IEC 61643-31, EN 50539-11+A1
• Prąd zwarciowy na wejście (Isc): konfigurowalny 15 A–30 A
• Maksymalny prąd wyjściowy: 25 A
• Poziom ochrony napięciowej (Up): 3,6 kV
• Materiał obudowy: poliwęglan
• Klasa ochrony: IP66; klasa palności V0 (UL94)
• Wymiary: 428 × 358 × 258 mm
• Dławiki kablowe wejściowe: PG09 dla 2,5–16 mm
• Dławiki kablowe wyjściowe: PG21 dla 2,5–16 mm
• Temperatura pracy: od -25 °C do +60 °C
• Gwarancja: 24 miesiące

Jak używać

Zamontuj skrzynkę łącznikową HiSmart NV822317 na odpowiedniej powierzchni zewnętrznej zgodnie z lokalnymi przepisami elektrycznymi i wymaganiami montażowymi producenta. Podłącz do czterech stringów PV do wejściowych złączy MC4 i wyprowadź połączone wyjścia przez dławiki wyjściowe. Przed konserwacją odizoluj stronę DC za pomocą zamykanych na klucz rozłączników DC. Przed włączeniem systemu sprawdź instalację SPD i prawidłowe uziemienie. Upewnij się, że średnice kabli odpowiadają określonym dławikom PG i dokręć połączenia zgodnie z zalecanymi wartościami momentu.

Zalecenia

Instalację i uruchomienie skrzynki łącznikowej należy powierzyć wyłącznie wykwalifikowanemu personelowi. Regularnie sprawdzaj przepusty kablowe, uszczelnienia dławików i wskaźniki SPD oraz wymieniaj moduły SPD po znamionowych zdarzeniach wyładowczych lub zgodnie z zaleceniami producenta, aby utrzymać poziomy ochrony.
