Skrzynka przyłączeniowa PV CNC NV822331 DC 8-we 8-wy IP66

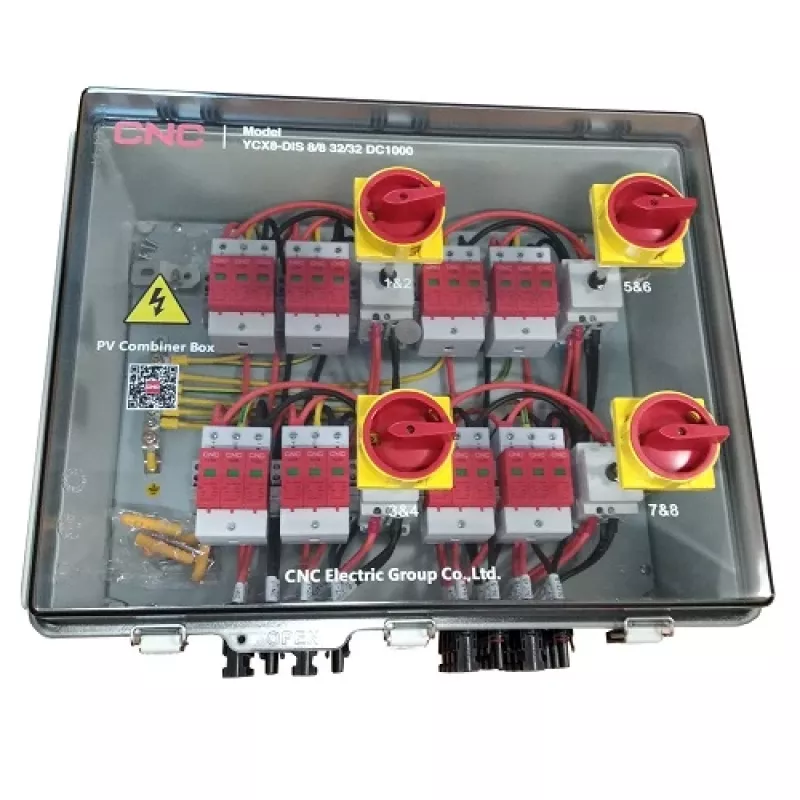

Skrzynka przyłączeniowa PV CNC NV822331 jest akcesorium do łączenia stringów DC przeznaczonym do systemów fotowoltaicznych z 8 wejściami i 8 wyjściami. Obudowa z poliwęglanu o klasie IP66, ognioodporności V0 i odporności na promieniowanie UV integruje rozłączniki DC, ochronę przeciwprzepięciową oraz złącza MC4, umożliwiając konsolidację połączeń stringów i uproszczenie rozdziału DC w domowych i komercyjnych instalacjach solarnych. Wymiary: 528 x 458 x 358 mm. Zgodność z normą IEC60529 w zakresie ochrony obudowy.

Zalety

Skrzynka przyłączeniowa scala osiem stringów PV w osiem wyjść, oferując jednocześnie wbudowane rozłączniki DC z blokowanymi uchwytami i opatentowaną komorą gaszenia łuku dla bezpieczniejszego odłączania. Wbudowane ograniczniki przepięć DC (SPD) reagują w czasie poniżej 25 ns, chroniąc podłączone urządzenia. Obudowa posiada klasę IP66 chroniącą przed pyłem i wodą, jest odporna na promieniowanie UV i spełnia wymagania ognioodporności V0 według UL94.

Zastosowanie

• Małe i średnie instalacje PV na dachach z wieloma wejściami stringów
• Komercyjne farmy naziemne wymagające zabezpieczenia zgrupowanych stringów
• Instalacje zewnętrzne wymagające obudowy o klasie IP66
• Instalacje wykorzystujące okablowanie ze złączami MC4

Kluczowe dane techniczne

• Model: CNC NV822331
• Wejścia / wyjścia: 8 we / 8 wy
• Maksymalne napięcie DC: 1000 V
• Rozłączniki DC: 1000 V, 25 A (4 szt.), blokowana rączka, opatentowana komora gaszenia łuku; normy UL508i, IEC60947-3 Pv2
• Ogranicznik przepięć DC: 1000 V, Imax 40 kA (8 szt.), In 20 kA, czas zadziałania <25 ns; normy IEC 61643-31, EN 50539-11 + A1
• Prąd zwarciowy na wejście (Isc): konfigurowalny 15 A–30 A
• Maksymalny prąd wyjściowy: 25 A
• Poziom ochrony napięciowej (Up): 3,6 kV
• Materiał skrzynki: poliwęglan
• Stopień ochrony: IP66; ognioodporność V0 (UL94)
• Wymiary: 528 x 458 x 358 mm
• Dławnice kablowe: wejściowe PG09 (2,5–16 mm); wyjściowe PG21 (2,5–16 mm)
• Zakres temperatur pracy: -25 °C do +60 °C
• Gwarancja: 24 miesiące

Sposób użycia

Zamocować skrzynkę przyłączeniową na odpowiedniej płaskiej powierzchni, przestrzegając lokalnych przepisów elektrycznych i instrukcji producenta. Podłączyć do ośmiu wyjść stringów PV złącza MC4 i wyprowadzić połączone wyjścia przez dławnice wyjściowe. Używać blokowanych rozłączników DC do odłączania stringów podczas instalacji i prac konserwacyjnych. Upewnić się, że ograniczniki przepięć i rozłączniki są dostępne do kontroli, a przekroje kabli odpowiadają zakresom dławnic i wartościom znamionowym prądu.

Zalecenia

Zainstalować skrzynkę przyłączeniową PV NV822331 w miejscu zacienionym lub przewiewnym, jeśli to możliwe. Dbać o szczelność złączy i dławnic, aby zachować ochronę IP66, oraz upewnić się, że napięcie systemu i Isc stringów nie przekraczają dopuszczalnych wartości. Planować okresowe przeglądy połączeń, ograniczników przepięć i obudowy w celu zapewnienia ciągłej ochrony i niezawodnego działania.
