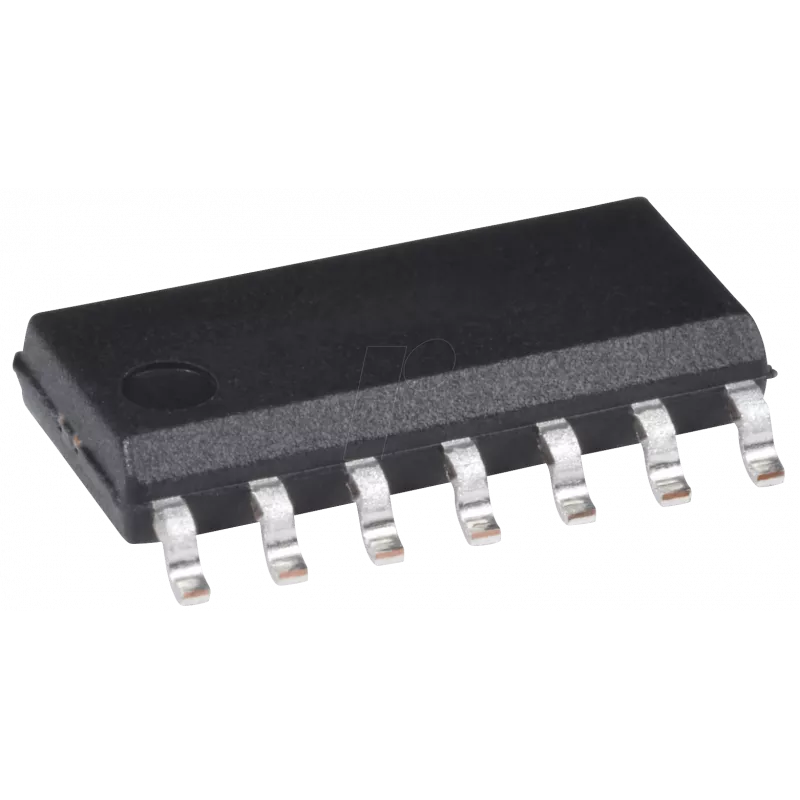

Step-down Switching Regulator Texas Instruments LM2574 M-ADJ — Regulowana moc wyjściowa 1,2–37 V, wejście 4–40 V, SO-14

LM2574 M-ADJ firmy Texas Instruments to impulsowy regulator obniżający napięcie (step-down/buck) w obudowie SO-14 z regulowanym napięciem wyjściowym. Akceptuje napięcia wejściowe od 4 V do 40 V i zapewnia regulowane napięcie wyjściowe w zakresie od 1,2 V do 37 V. Układ jest przeznaczony do zadań konwersji DC–DC, gdzie wymagany jest kompaktowy, wydajny regulator z regulowanym wyjściem, w tym w systemach wbudowanych, elektronice przemysłowej i urządzeniach zasilanych bateriami.

Zalety

Regulator oferuje szerokie zakresy napięć wejściowych i wyjściowych, umożliwiając elastyczne zastosowanie w wielu aplikacjach. Jego architektura impulsowa poprawia sprawność konwersji w porównaniu z regulatorami liniowymi, zmniejszając wydzielanie ciepła i pozwalając na użycie mniejszych komponentów zewnętrznych. Obudowa SO-14 umożliwia montaż przewlekany lub hybrydowy na PCB i ułatwia bezpośrednią integrację na płytce. Regulowane wyjście pozwala projektantom ustawić wymagane napięcie regulowane bez konieczności stosowania wielu części o stałym napięciu.

Zastosowania

• Zasilacze systemów wbudowanych i płytek mikrokontrolerów
• Moduły sterowania przemysłowego i oprzyrządowanie
• Urządzenia zasilane bateriami i sprzęt przenośny
• Linie zasilające wymagające regulowanych napięć dla czujników lub elementów wykonawczych

Kluczowe parametry

• Zakres napięcia wejściowego: 4 V do 40 V
• Zakres regulowanego napięcia wyjściowego: 1,2 V do 37 V
• Topologia: Impulsowy regulator obniżający napięcie (step-down/buck)
• Typ obudowy: SO-14
• Przeznaczenie: Konwersja DC–DC dla regulowanych napięć wyjściowych

Sposób użycia

Zainstaluj układ LM2574 M-ADJ na płytce PCB zgodnie z zalecanym rozmieszczeniem wyprowadzeń i połączeniami dla obudowy SO-14. Zapewnij odsprzęganie wejścia oraz odpowiednio dobrany dławik i kondensator wyjściowy zgodnie z notami aplikacyjnymi układu, aby zagwarantować stabilną regulację i niskie tętnienia wyjściowe. Użyj zewnętrznej sieci rezystorów na pinie sprzężenia zwrotnego, aby ustawić żądane napięcie wyjściowe w zakresie od 1,2 V do 37 V, oraz dodaj wszelkie wymagane elementy kompensacyjne lub tłumiące zgodnie z wytycznymi projektowymi. Upewnij się, że źródło wejściowe może dostarczyć wystarczający prąd dla obciążenia oraz strat przełączania, a kwestie termiczne są rozwiązane poprzez odpowiednie pola miedziane na PCB lub radiator, jeśli to konieczne.

Zalecenia

Postępuj zgodnie z opublikowanymi przez Texas Instruments schematami aplikacyjnymi i zaleceniami dotyczącymi rozmieszczenia elementów, aby zminimalizować szumy przełączania i zapewnić niezawodną pracę. Wybieraj komponenty (dławik, diodę, kondensatory), które spełniają wymagania prądowe i napięciowe dla zamierzonego obciążenia i warunków pracy, oraz zweryfikuj parametry termiczne przy maksymalnym obciążeniu, aby zapobiec przegrzaniu.
