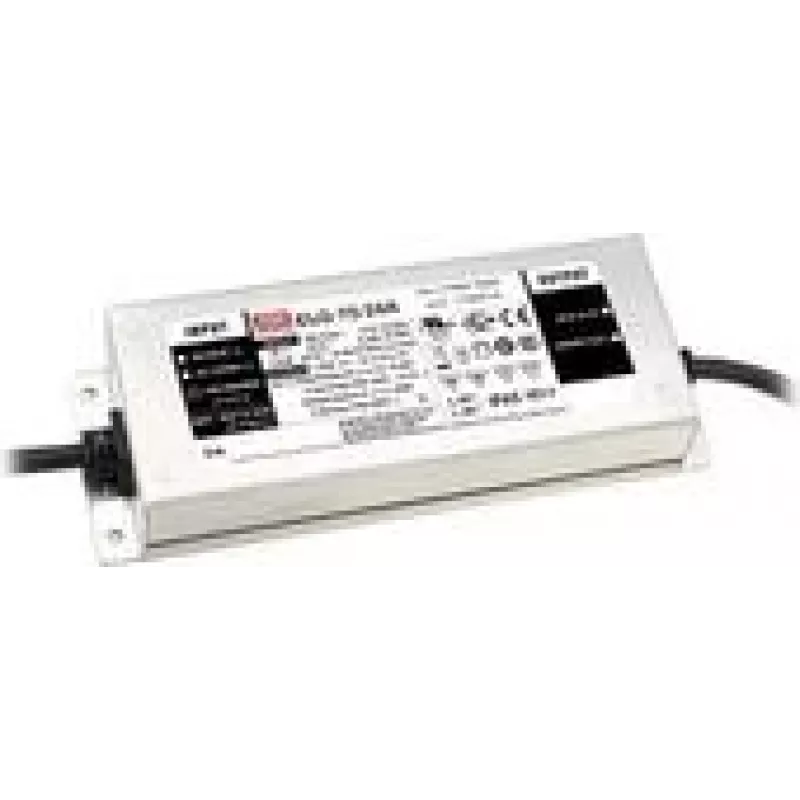

Sterownik LED MEAN WELL ELG-75-48DA-3Y 75W IP20 100-305V 48V

MEAN WELL ELG-75-48DA-3Y to jednokanałowy sterownik LED AC-DC zapewniający moc wyjściową 75 W z topologią stałego prądu i stałego napięcia (CC+CV). Akceptuje szeroki zakres napięcia wejściowego AC 100–305 V i zapewnia stabilne wyjście DC 48 V przy prądzie do 1,6 A. Urządzenie posiada korekcję współczynnika mocy (PFC) i kompatybilność ze sterowaniem ściemnianiem DALI, a do podłączenia służy wyjście kablowe. Produkt ma stopień ochrony IP20 do użytku wewnętrznego i kompaktowe wymiary 63 mm × 180 mm × 35,5 mm.

Zalety

ELG-75-48DA-3Y łączy regulację CC+CV i PFC, aby utrzymać stabilną pracę LED i zmniejszyć zniekształcenia sieci. Wsparcie ściemniania DALI umożliwia cyfrową kontrolę jasności i integrację systemową. Kompaktowe rozmiary i wyjście kablowe ułatwiają instalację w wewnętrznych oprawach oświetleniowych.

Odpowiednie do (zadań/przypadków użycia)

• Wewnętrzne oprawy LED i oświetlenie taśmowe wymagające napięcia 48 V DC
• Systemy oświetleniowe wymagające integracji ściemniania DALI
• Instalacje komercyjne lub architektoniczne, w których potrzebny jest kompaktowy sterownik 75 W

Kluczowe specyfikacje

• Moc wyjściowa: 75 W
• Napięcie wyjściowe: 48 V DC
• Prąd wyjściowy: do 1,6 A
• Zakres napięcia wejściowego: 100–305 V AC
• Ściemnianie: kompatybilne ze sterowaniem DALI
• Topologia: CC+CV z PFC
• Stopień ochrony: IP20 (wewnętrzny)
• Wymiary: 63 mm (szer.) × 180 mm (gł.) × 35,5 mm (wys.)
• Wyjście kablowe do połączeń

Jak używać

Zainstaluj ELG-75-48DA-3Y wewnątrz odpowiedniej oprawy lub obudowy wewnętrznej, zapewniając odpowiednią wentylację i przestrzegając lokalnych przepisów dotyczących okablowania. Podłącz trójprzewodowe wejście AC do zasilania sieciowego w określonym zakresie 100–305 V. Użyj wyjścia kablowego do podłączenia wyjścia DC 48 V do obciążenia LED, przestrzegając prawidłowej biegunowości. Zintegruj okablowanie sterowania DALI zgodnie z dokumentacją systemu sterowania oświetleniem, aby włączyć funkcje ściemniania.

Zalecenia

Zamontuj sterownik z dala od bezpośrednich źródeł ciepła i wilgoci. Nie przekraczaj określonego prądu wyjściowego 1,6 A ani znamionowej mocy 75 W. Upewnij się, że okablowanie DALI i połączenia sieciowe są wykonywane przez wykwalifikowany personel.
