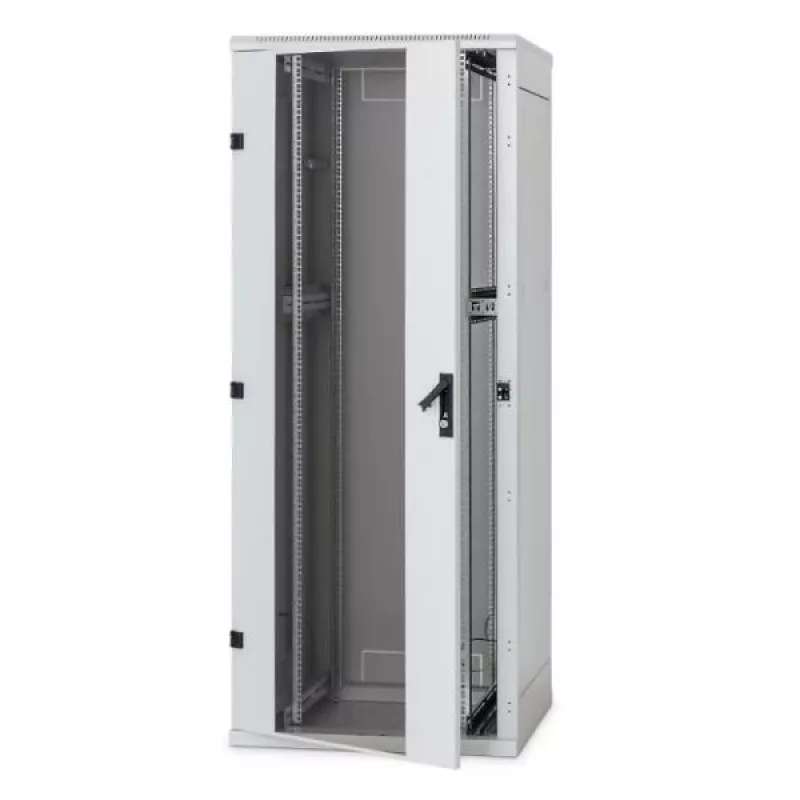

Szafa stojąca Triton RMA-22-A81-CAX-N1 22U 800 kg Szary

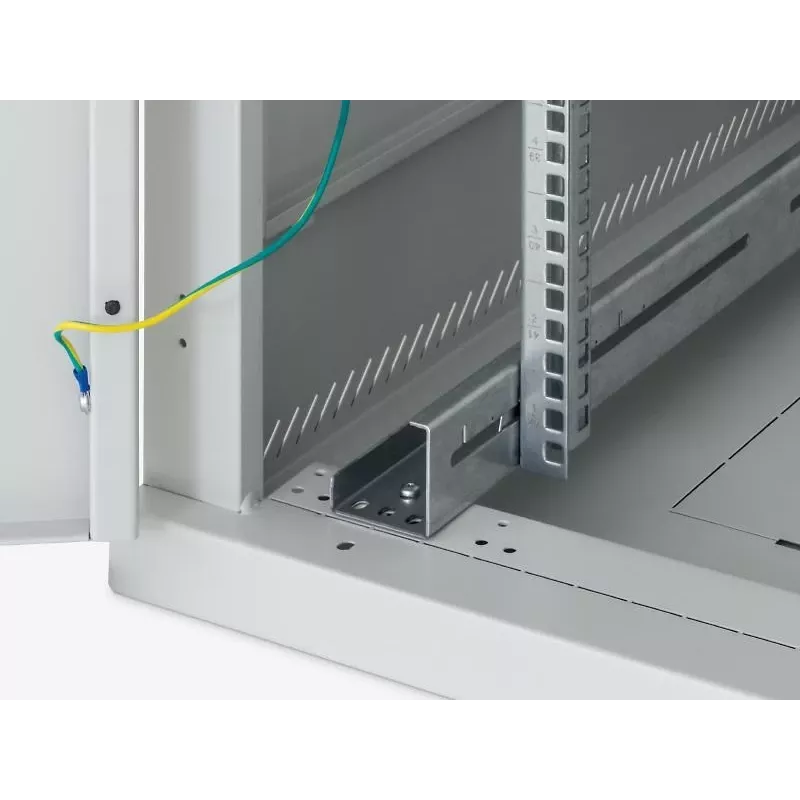

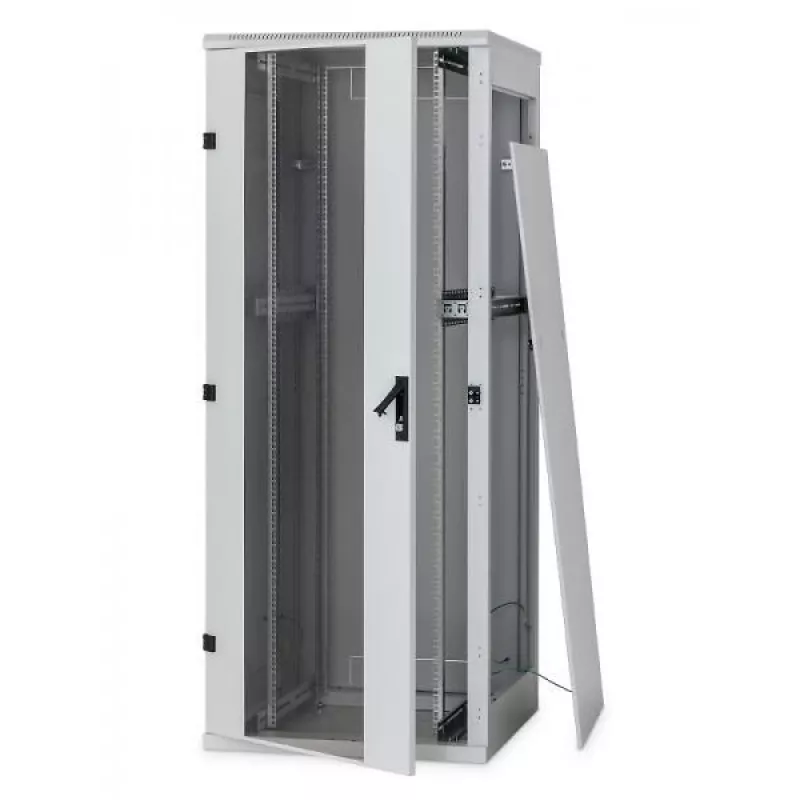

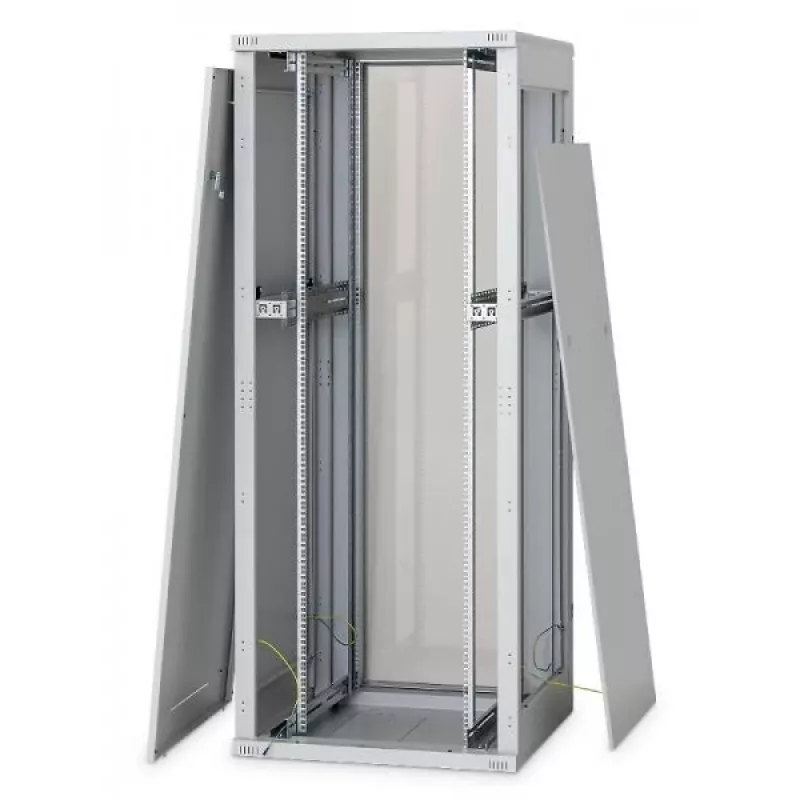

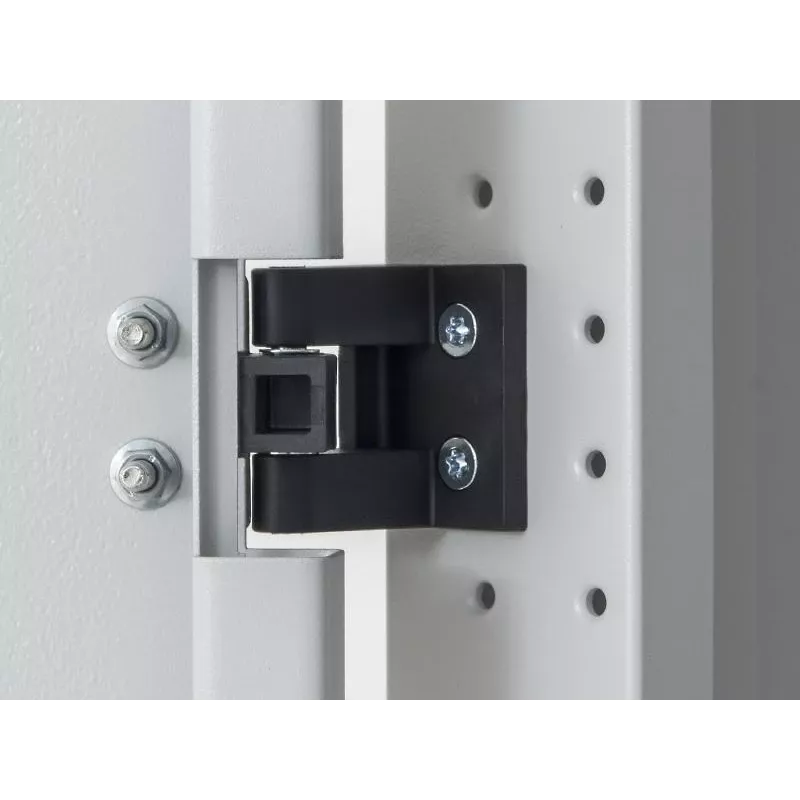

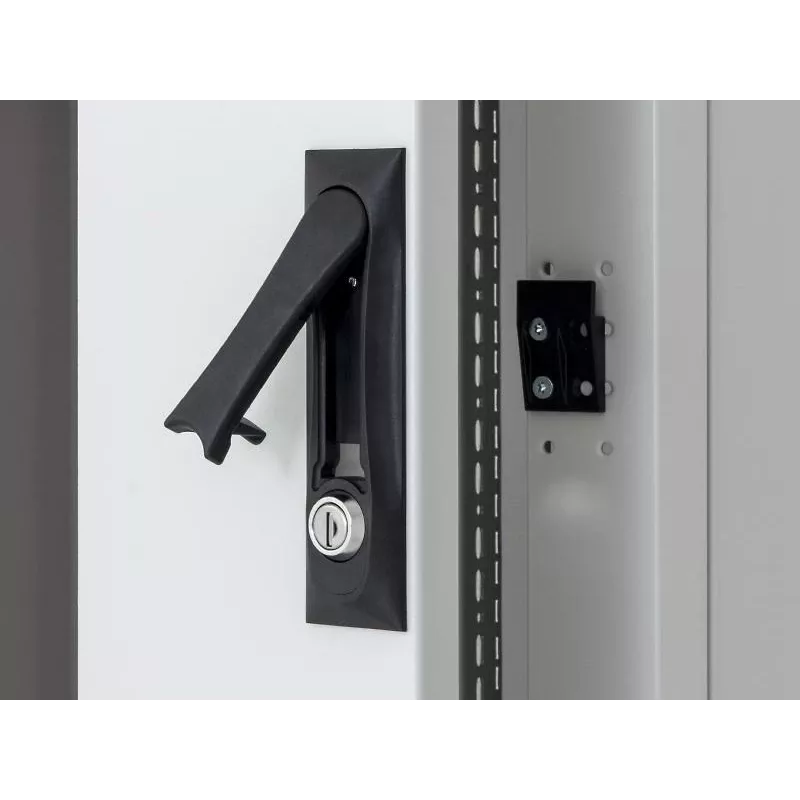

Spawana szafa dystrybucyjna wolnostojąca z demontowalnymi panelami bocznymi i tylnymi, IP20, nośność 800 kg. Nowa generacja serii N1 wolnostojących szaf dystrybucyjnych RMA wykorzystuje innowacyjne elementy w konstrukcji ramy, które umożliwiają wyższą nośność 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji. RMA ma niezawodną konstrukcję spawaną. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi. System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć i zmienić stronę zawiasów. Uchwyty dźwigniowe Triton. Produkujemy własne obrotowe uchwyty dźwigniowe do szaf wolnostojących. Poprzez wymianę modułu plastikowego (nie znajduje się w zestawie akcesoriów) można również zastosować wkładkę bębenkową półcylindryczną (wyposażenie opcjonalne). Patent: PUV 2013-27443. Regulowane pionowe szyny zamykające. Pionowe szyny rack 19" są regulowane bezstopniowo w głębokości szafy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Demontowalne panele boczne i tylne. RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one mocowane do ramy za pomocą jednakowych zamków. Specjalne drzwi do jednostek wentylacyjnych. Do tego typu szafy można zamówić specjalne drzwi z pełnej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Aktywna wentylacja. Paneli wyłamywane. Wpusty kablowe w tylnej części szafy są wyposażone w wyłamywane zaślepki. Można je uszczelnić przed pyłem za pomocą listwy szczotkowej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną. Duży otwór z wyłamywanym panelem umożliwia montaż i demontaż panelu wentylatora Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół. Szafa może być instalowana na stopkach poziomujących (część zestawu akcesoriów) z opcjonalnym wyposażeniem w cokoły, kółka lub kółka o dużej nośności z ramą wsporczą, jeśli to konieczne. Panel tylny. Demontowalne panele boczne i tylne mają standardowo te same jednakowe zamki co drzwi przednie. Szczeliny wentylacyjne w ramie. Szafy RMA mają szczeliny wentylacyjne w ramie do doprowadzania powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie można wspomóc, instalując jednostkę wentylacyjną. Uziemienie. Wszystkie części demontowalne są ze sobą połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Rama Flex (dotyczy szaf o szerokości 800 mm). System umożliwia instalację regulowanych pionowych szyn montażowych w rozstawie 19", 21" i 23", w zależności od użytej technologii. Środkowa para pionowych szyn montażowych. W przypadku szaf dystrybucyjnych o głębokości ponad 800 mm standardowo dostarczamy trzecią parę pionowych szyn montażowych, które nie zakłócają instalacji głębszych komponentów dzięki otwartemu profilowi. Krótsze komponenty można przymocować do środkowych pionowych szyn za pomocą różnych typów wsporników (akcesoria opcjonalne). Rama obrotowa. Szafy RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę obrotową o nośności 150 kg. Maksymalna głębokość instalacji dla akcesoriów 19" wynosi 330 mm. Szafa stojąca 19" o stopniu ochrony IP20. Szafa zawiera 4 (6 dla szaf głębszych niż 800 mm) regulowane pionowe szyny zatrzaskowe do instalacji komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jedno- lub dwuskrzydłowe w wersji z pełnej blachy, perforowane (80% i 86% przepuszczalności powietrza) lub z drzwiami szklanymi z bezpiecznym szkłem o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy. Maksymalne dopuszczalne obciążenie pojedynczych drzwi wynosi 20 kg. Minimalna grubość powłoki to 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacyjnych oraz ich systemów dystrybucyjnych. Rama dystrybucyjna i wszystkie części demontowalne (panele boczne i tylne, drzwi, ...) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania szafy. W podstawie szafy znajduje się śruba M8 jako główny punkt uziemienia. Wpusty kablowe z pokrywami wyłamywanymi znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne szafy wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: hartowane szkło bezpieczne o grubości 4 mm, głęboko tłoczona blacha stalowa, elementy plastikowe, materiał montażowy.

• Jednostka wysokości: 22U
• Wysokość drzwi: 994 mm
• Zalecane maksymalne obciążenie: 800 kg
• Numer taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalne: Nie
• Wysokość (zewnętrzna): 1080 mm
• Wysokość opakowania: 1,080 m
• Objętość opakowania: 0,8640 m³
• Drzwi przednie: Drzwi szklane z zawiasem lewym
• Zamknięcie drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylne: Panel tylny z pełnej blachy, z dwoma zamkami bezpieczeństwa
• Zamknięcie drzwi tylnych: Zamek bezpieczeństwa dla panelu tylnego
• Szerokość drzwi: 697 mm
• Numer katalogowy producenta: RMA-22-A81-CAX-N1
• Kod EAN: 8595105191040
• Długość opakowania: 1,000 m
• Waga: 90,230 kg
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga o produkcie: Wysokość szafy podana jest bez stopek poziomujących dostarczonych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar instalacyjny szafy zwiększa się o 24 do 35 mm.
• Maksymalna odległość między szynami pionowymi: 884 mm
• Kraj pochodzenia: Republika Czeska
• W ofercie: Nie
• Bardzo przeceniony: Nie
• Szerokość opakowania: 0,800 m
• Marka: Tritón
• Klasa ochrony: IP20
• Szerokość: 800 mm
• Głębokość: 1000 mm

Jak używać

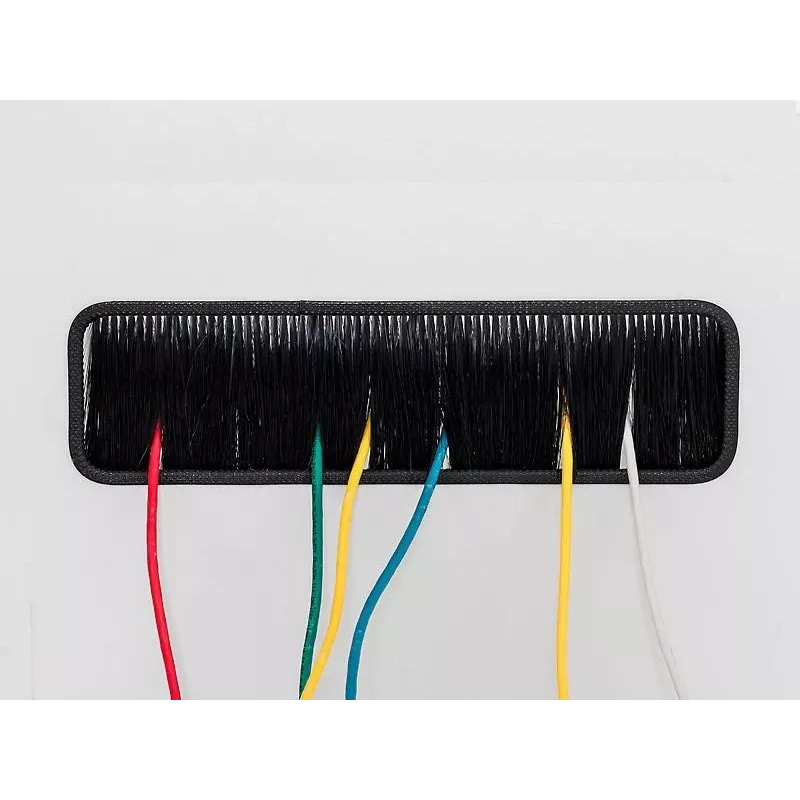

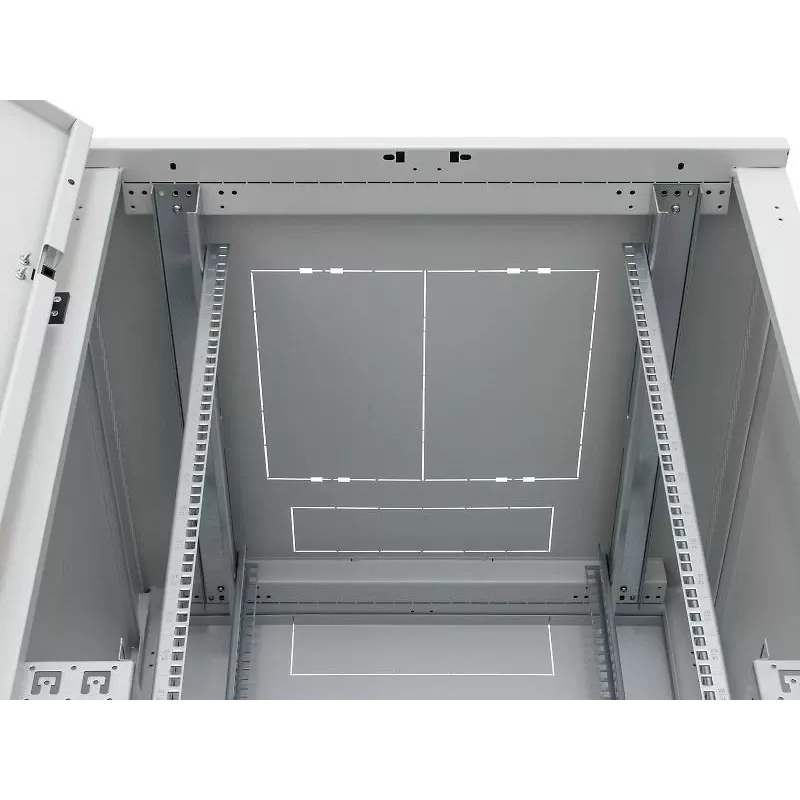

Ustaw szafę na stopkach poziomujących lub opcjonalnych kółkach bądź cokole. Wyreguluj pionowe szyny 19" na wymaganą głębokość i zamontuj sprzęt przy użyciu standardowych elementów montażowych 19". Poprowadź kable przez wyłamywane panele zaślepiające w podstawie, suficie lub tylnej pokrywie; zabezpiecz i uszczelnij otwory kablowe za pomocą dołączonych listew szczotkowych lub krawędzi ochronnej, aby ograniczyć przedostawanie się kurzu. Jeśli wymagane jest aktywne chłodzenie, zamów kompatybilne drzwi z panelem wentylatorowym i zainstaluj jednostki wentylatorowe Triton od zewnątrz przez duży wyłamywany otwór. Blokuj demontowalne panele boczne i pokrywę tylną za pomocą standardowego klucza pasującego do zamka drzwi.

Zalecenia

Szafa jest przeznaczona do zastosowań wewnętrznych, IT i telekomunikacyjnych; przestrzegaj limitu obciążenia 800 kg i rozkładaj ciężar równomiernie. W przypadku dużych obciążeń (>500 kg) zainstaluj poziome zarządzanie okablowaniem w szkielecie, aby wzmocnić ramę. W przypadku instalacji głębszych niż 800 mm należy użyć dostarczonej środkowej szyny pionowej oraz, w razie potrzeby, opcjonalnych wsporników dla krótszych urządzeń.
