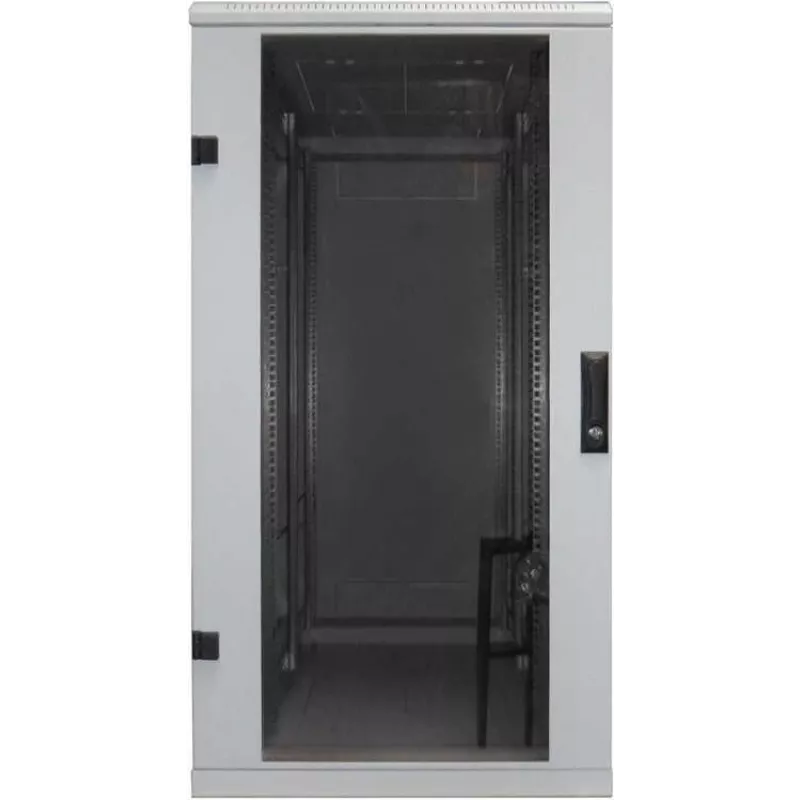

Szafa stojąca Triton RMA-27-A68-CAX-N1 27U 800 kg Szara

Spawana szafa dystrybucyjna stojąca z demontowalnymi panelami bocznymi i tylnymi, IP20, udźwig 800 kg Nowa generacja serii N1 RMA swobodnie stojących szaf dystrybucyjnych wykorzystuje innowacyjne elementy w konstrukcji ramy, które umożliwiają wyższy udźwig 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma niezawodną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe wyposażone są w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć i zmienić stronę ich otwierania. Klamki dźwigniowe Triton Produkujemy własne obrotowe klamki dźwigniowe do szaf stojących. Poprzez wymianę modułu plastikowego (nie znajduje się w zestawie akcesoriów) można również zastosować półwkładkę bębenkową (opcjonalne akcesorium). Patent: PUV 2013-27443 Regulowane pionowe szyny montażowe Pionowe szyny 19" są płynnie regulowane w głębokości obudowy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Demontowalne panele boczne i tylne RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków z jednakowym kluczem. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szafy można zamówić specjalne drzwi z litej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Wentylacja aktywna. Panele wyłamywane Wpusty kablowe w tylnej części szafy wyposażone są w wyłamywane zaślepki. Można je uszczelnić przed kurzem za pomocą listwy szczotkowej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywanym panelem umożliwia montaż i demontaż panelu wentylatora Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół Szafę można instalować na stopkach poziomujących (część zestawu akcesoriów), opcjonalnie stosując cokoły, kółka lub kółka o dużej nośności z ramą wsporczą. Panel tylny Demontowalne panele boczne i tylne mają standardowo takie same zamki z jednakowym kluczem jak drzwi przednie. Szczeliny wentylacyjne w ramie Szafy RMA mają szczeliny wentylacyjne w ramie, które zapewniają dopływ powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie można wspomóc, instalując jednostkę wentylacyjną. Uziemienie Wszystkie demontowalne części są ze sobą połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Elastyczna rama (dotyczy szaf o szerokości 800 mm) System umożliwia instalację regulowanych pionowych szyn montażowych w rozstawie 19", 21" i 23" w zależności od zastosowanej technologii. Środkowa para pionowych szyn montażowych Dla szaf dystrybucyjnych o głębokości powyżej 800 mm standardowo dostarczamy trzecią parę pionowych szyn montażowych, które nie kolidują z instalacją głębszych komponentów dzięki swojemu otwartemu profilowi. Krótsze komponenty mogą być mocowane do środkowych profili pionowych za pomocą różnego rodzaju wsporników (opcjonalne akcesoria). Rama obrotowa Szafy RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę obrotową o udźwigu 150 kg. Maksymalna głębokość instalacji dla akcesoriów 19" wynosi 330 mm. Szafa stojąca 19" o stopniu ochrony IP20 Szafa zawiera 4 (6 dla szaf głębszych niż 800 mm) regulowane pionowe szyny zatrzaskowe do instalacji komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jednoskrzydłowe lub dwuskrzydłowe w wersji z litej blachy, perforowanej (80 % i 86 % przepływu powietrza) lub szklanej z hartowanym szkłem bezpiecznym o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy. Maksymalny dopuszczalny udźwig pojedynczych drzwi wynosi 20 kg. Minimalna grubość powłoki to 65 µm. Szafy te są przeznaczone do instalacji systemów przesyłu danych i telekomunikacyjnych oraz ich systemów dystrybucyjnych. Rama dystrybucyjna i wszystkie demontowalne części (panele boczne i tylne, drzwi itp.) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres eksploatacji obudowy. W podstawie szafy dystrybucyjnej znajduje się śruba M8 jako główny punkt uziemiający. Wpusty kablowe z wyłamywanymi zaślepkami znajdują się u góry i u dołu. Zalecane maksymalne obciążenie statyczne szafy wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: hartowane szkło bezpieczne 4 mm, głęboko tłoczona blacha stalowa, części plastikowe, materiały montażowe.

• Wysokość w jednostkach: 27U
• Wysokość drzwi: 1214mm
• Zalecane maksymalne obciążenie: 800kg
• Kod taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 1300mm
• Wysokość opakowania: 1.300m
• Objętość opakowania: 0.6240m³
• Drzwi przednie: Drzwi szklane z zawiasami po lewej stronie
• Zamykanie drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Pełna blacha stalowa, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Pełna blacha stalowa, z dwoma zamkami bezpieczeństwa
• Panel/tylne drzwi: Panel tylny z pełnej blachy, z dwoma zamkami bezpieczeństwa
• Zamykanie drzwi tylnych: Zamek bezpieczeństwa do panelu tylnego
• Szerokość drzwi: 497mm
• Numer producenta: RMA-27-A68-CAX-N1
• Kod EAN: 8595105190944
• Długość opakowania: 0.800m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga do produktu: Wysokość szafy podana jest bez stopek poziomujących dostarczanych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar instalacyjny szafy zwiększa się o 24 do 35 mm.
• Maksymalny rozstaw szyn pionowych: 717mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno przeceniony: Nie
• Waga: 68.200kg
• Szerokość opakowania: 0.600m
• Marka: Tritón
• Szerokość: 600mm
• Klasa ochrony: IP20
• Głębokość: 800mm

Sposób użycia

Umieść szafę na dołączonych stopkach poziomujących lub załóż opcjonalne kółka lub cokół w zależności od miejsca instalacji. Wyreguluj pionowe szyny 19” na wymaganą głębokość dla swojego sprzętu i zamontuj urządzenia za pomocą odpowiednich wkrętów do szaf rack i akcesoriów. Poprowadź kable przez wyłamywane zaślepki w podstawie, suficie lub pokrywie tylnej; użyj dołączonych listew szczotkowych lub ochronnych krawędzi, aby ograniczyć wnikanie kurzu. Jeśli potrzebne jest aktywne chłodzenie, zamów kompatybilne drzwi wentylatorowe i jednostki wentylatorowe Triton i zainstaluj je w przeznaczonym do tego otworze.

Zalecenia

W przypadku dużych obciążeń lub instalacji przekraczających 500 kg, zainstaluj poziomy system zarządzania okablowaniem w szkielecie, aby wzmocnić konstrukcję. W przypadku obudów głębszych niż 800 mm użyj dostarczonych środkowych szyn pionowych i odpowiednich wsporników do montażu krótszych urządzeń. Zapewnij połączenie wyrównawcze demontowalnych części zgodnie z lokalnymi normami i rozważ zastosowanie jednostek wentylatorowych w celu poprawy przepływu powietrza w gęstych konfiguracjach sprzętu.
