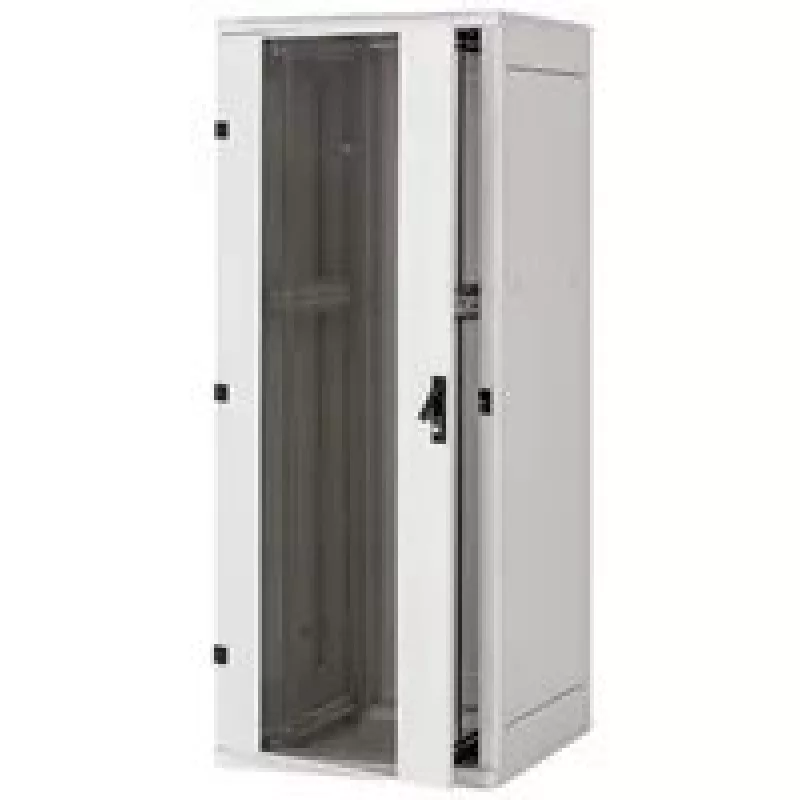

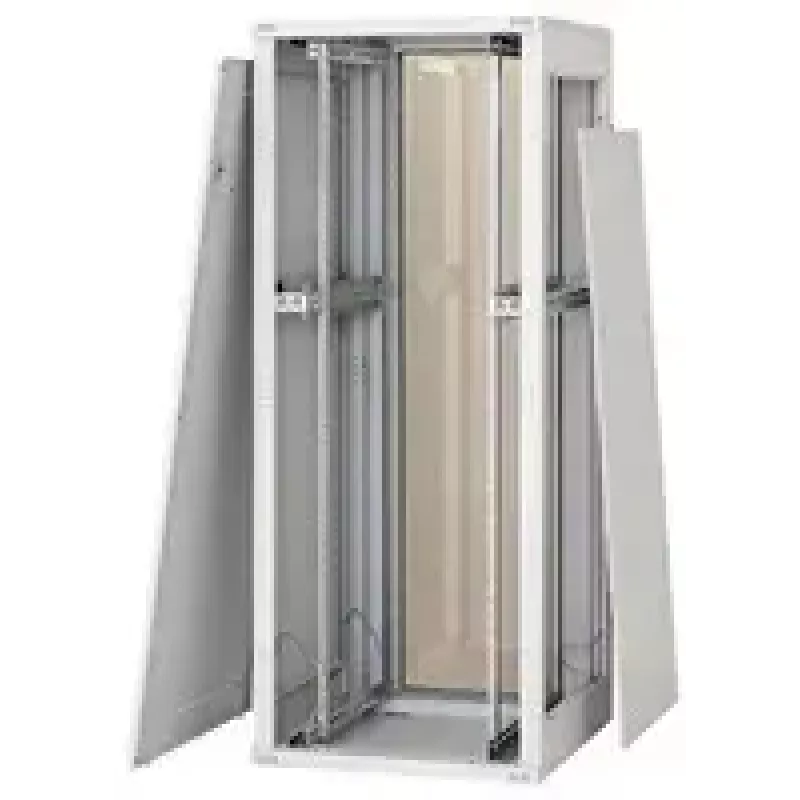

Szafa stojąca Triton RMA-42-A82-CAX-N1 42U 800kg Szara

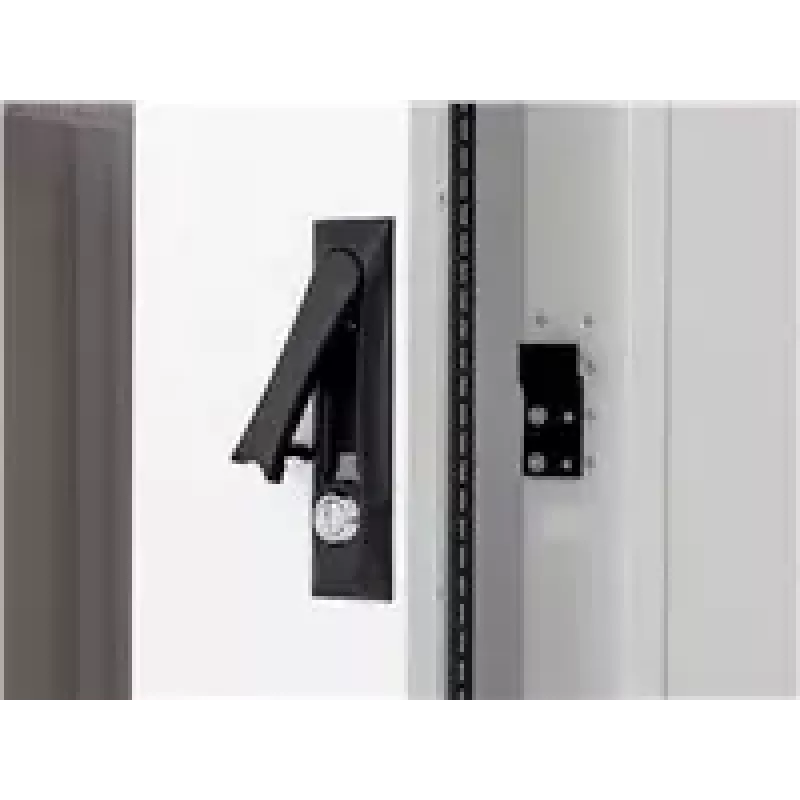

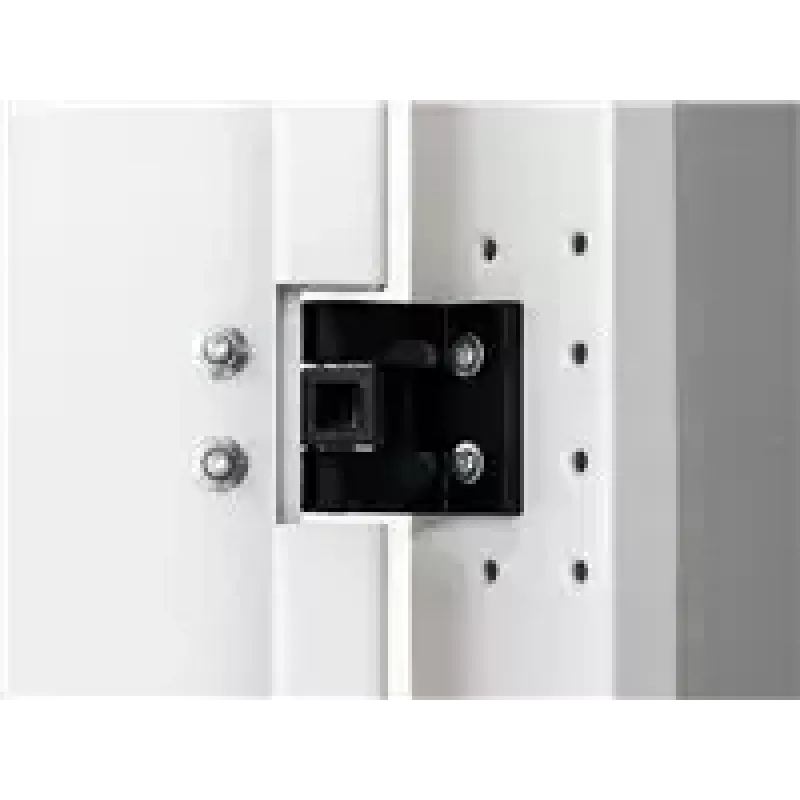

Spawana szafa dystrybucyjna stojąca z demontowalnymi panelami bocznymi i tylnymi, IP20, nośność 800 kg Nowa generacja serii szaf stojących N1 RMA wykorzystuje innowacyjne elementy w konstrukcji ramy, umożliwiające wyższą nośność 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć i zmienić stronę otwierania. Klamki dźwigniowe Triton Własnej produkcji klamki dźwigniowe obrotowe do szaf stojących. Po wymianie modułu plastikowego (nie znajduje się w zestawie akcesoriów) można zastosować wkładkę półcylindryczną zamka (opcjonalne wyposażenie). Patent: PUV 2013-27443 Regulowane pionowe szyny montażowe Pionowe szyny 19" są bezstopniowo regulowane w głębokości szafy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Demontowalne panele boczne i tylne RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków z jednakowym kluczem. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szafy można zamówić specjalne drzwi z pełnej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji znajduje się w sekcji Wentylacja aktywna. Panele wyłamywalne Przepusty kablowe w tylnej części szafy są wyposażone w wyłamywalne zaślepki. Można je uszczelnić przed kurzem za pomocą szczotki. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywalnym panelem umożliwia montaż i demontaż panelu wentylatorowego Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół Szafę można ustawić na stopkach poziomujących (część zestawu akcesoriów) przy użyciu opcjonalnego wyposażenia do cokołów, kółek lub kółek o dużej nośności z ramą wsporczą w razie potrzeby. Panel tylny Demontowalne panele boczne i tylne standardowo mają te same zamki z jednakowym kluczem co drzwi przednie. Otwory wentylacyjne w ramie Szafy RMA mają otwory wentylacyjne w ramie do dostarczania powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie można wspomóc, instalując jednostkę wentylacyjną. Uziemienie Wszystkie demontowalne części są połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Rama elastyczna (dotyczy szaf o szerokości 800 mm) System umożliwia instalację regulowanych pionowych szyn montażowych o rozstawie 19", 21" i 23" w zależności od stosowanej technologii. Środkowa para pionowych szyn montażowych Dla szaf dystrybucyjnych o głębokości powyżej 800 mm standardowo dostarczamy trzecią parę pionowych szyn montażowych, które nie przeszkadzają w instalacji głębszych komponentów dzięki swojemu otwartemu profilowi. Krótsze komponenty można mocować do środkowych pionowych szyn za pomocą różnego rodzaju wsporników (wyposażenie opcjonalne). Rama obrotowa Szafy RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę obrotową o nośności 150 kg. Maksymalna głębokość instalacji dla akcesoriów 19" wynosi 330 mm. Stojąca szafa dystrybucyjna 19" o stopniu ochrony IP20 Szafa zawiera 4 (6 dla szaf o głębokości powyżej 800 mm) regulowane pionowe szyny montażowe do instalacji komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jedno- lub dwuskrzydłowe w wersji z pełnej blachy, perforowanej (80% i 86% przepływu powietrza) lub szklanej z hartowanym szkłem bezpiecznym o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy. Maksymalne dopuszczalne obciążenie poszczególnych drzwi wynosi 20 kg. Minimalna grubość aplikacji to 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacji oraz ich systemów dystrybucyjnych. Rama dystrybucyjna i wszystkie demontowalne części (panele boczne i tylne, drzwi, ...) są połączone kablami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania szafy. W podstawie szafy znajduje się śruba M8 jako główny punkt uziemienia. Przepusty kablowe z wyłamywalnymi zaślepkami znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne szafy wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: hartowane szkło bezpieczne 4 mm, tłoczona blacha stalowa, części plastikowe, materiał montażowy.

• Wysokość drzwi: 1884mm
• Zalecane maksymalne obciążenie: 800kg
• Głębokość: 1200mm
• Numer taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 1970mm
• Wysokość opakowania: 1.970m
• Długość opakowania: 1.200m
• Drzwi przednie: Drzwi szklane, zawias lewy
• Zamek drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylne: Panel tylny z pełnej blachy, z dwoma zamkami bezpieczeństwa
• Zamek drzwi tylnych: Zamek bezpieczeństwa dla panelu tylnego
• Szerokość drzwi: 697mm
• Numer producenta: RMA-42-A82-CAX-N1
• Kod EAN: 8595105191125
• Objętość opakowania: 18.910m³
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga produktowa: Wysokość szafy podana jest bez stopek poziomujących dostarczonych w zestawie akcesoriów. Jeżeli stopki zostaną zamontowane, wymiar instalacyjny szafy zwiększa się o 24 do 35 mm.
• Maksymalny odstęp pionowych szyn: 1084mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno obniżona cena: Nie
• Waga: 142.070kg
• Szerokość opakowania: 0.800m
• Marka: Tritón
• Klasa ochrony: IP20
• Szerokość: 800mm
• Wysokość w jednostkach montażowych: 42U

Jak używać

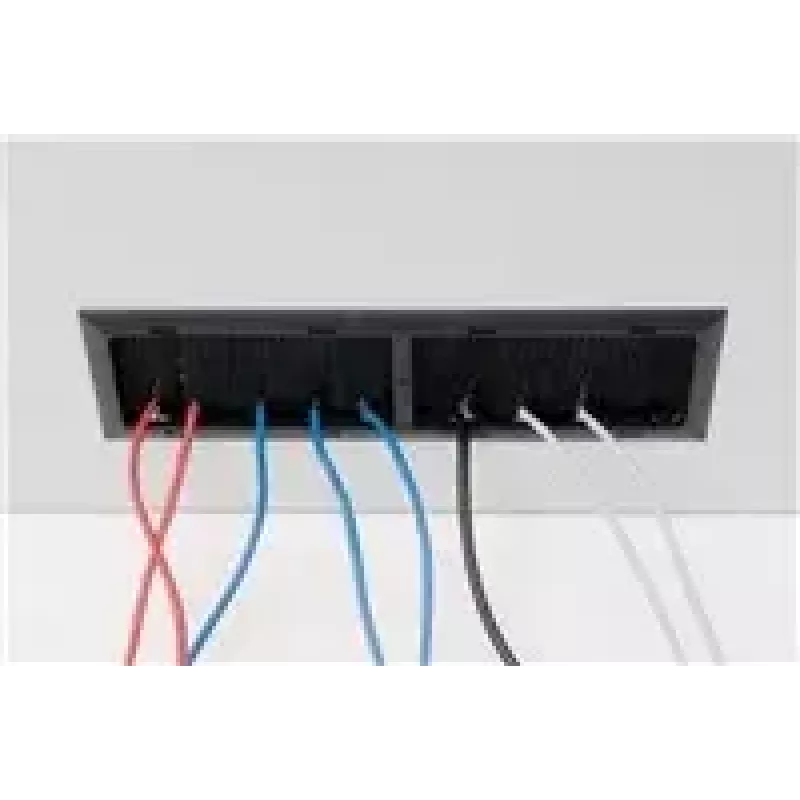

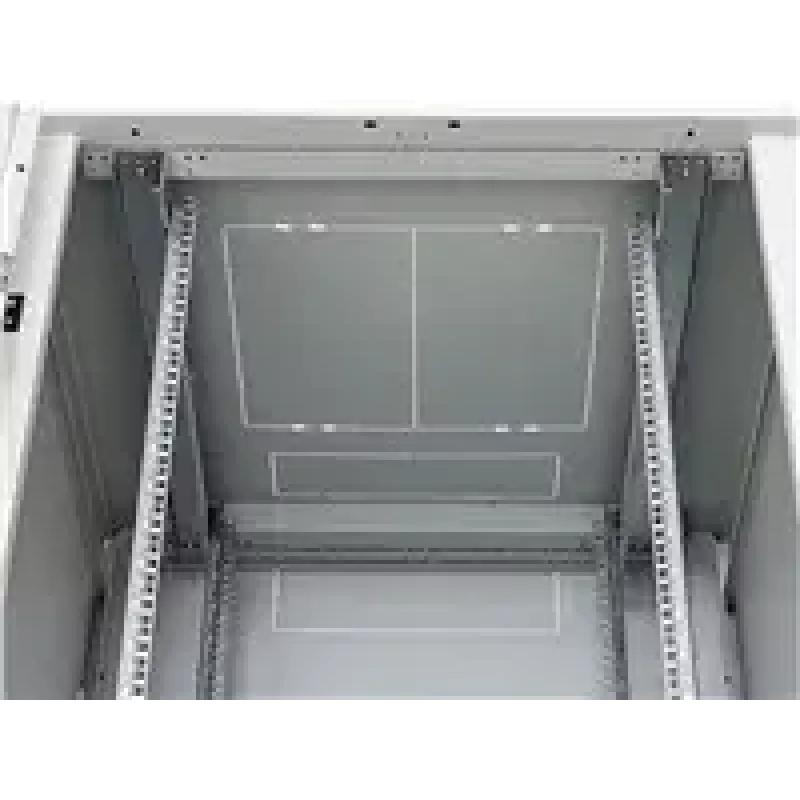

Umieść szafę na dołączonych stopkach poziomujących lub zainstaluj opcjonalne kółka lub wzmocniony cokół zgodnie z wymaganiami miejsca instalacji. Wyreguluj pionowe szyny 19" na wymaganą głębokość dla swojego sprzętu, a w przypadku szaf o głębokości powyżej 800 mm wykorzystaj środkową parę szyn do dodatkowego montażu. Prowadź kable przez wyznaczone wyłamywalne panele z przepustami kablowymi na górze, na dole lub z tyłu; uszczelnij przepusty kablowe za pomocą dostarczonych szczotek lub ochronnych krawędzi, aby ograniczyć przedostawanie się kurzu. W razie potrzeby zamontuj opcjonalne drzwi wentylatorowe lub panel wentylatorowy Triton, korzystając z zewnętrznego otworu, aby zainstalować lub wyjąć wentylator bez demontażu wewnętrznych elementów.

Zalecenia

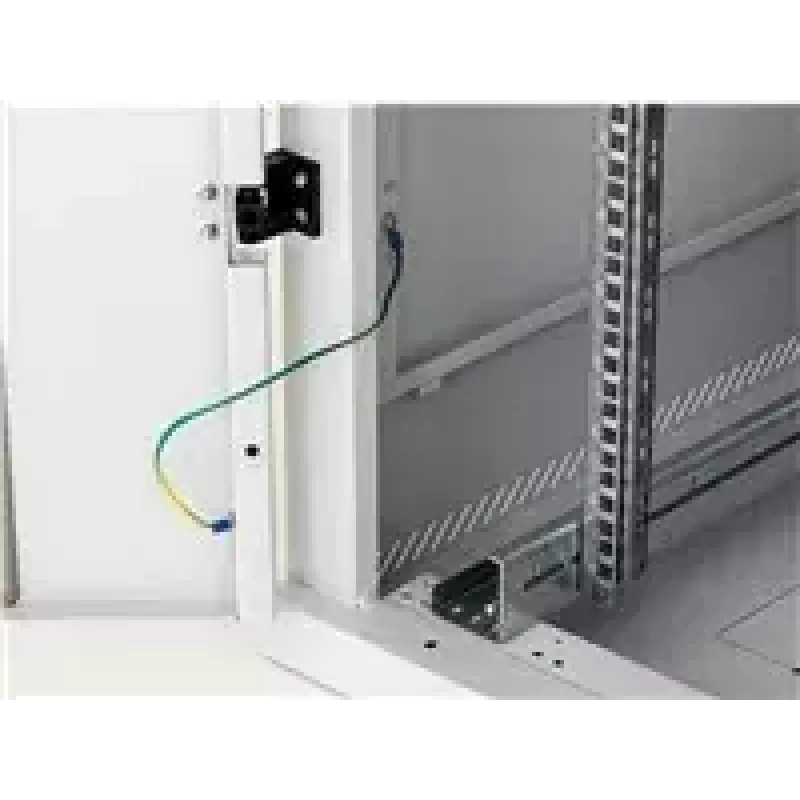

W przypadku obciążeń powyżej 500 kg zamontuj poziome wzmocnienie zarządzania kablami w szkielecie i rozważ aktywne chłodzenie, dodając panele wentylatorowe Triton lub opcję drzwi wentylatorowych. Upewnij się, że wszystkie demontowalne części są prawidłowo uziemione, i sprawdź orientację zawiasów drzwi przed ostatecznym umieszczeniem.
