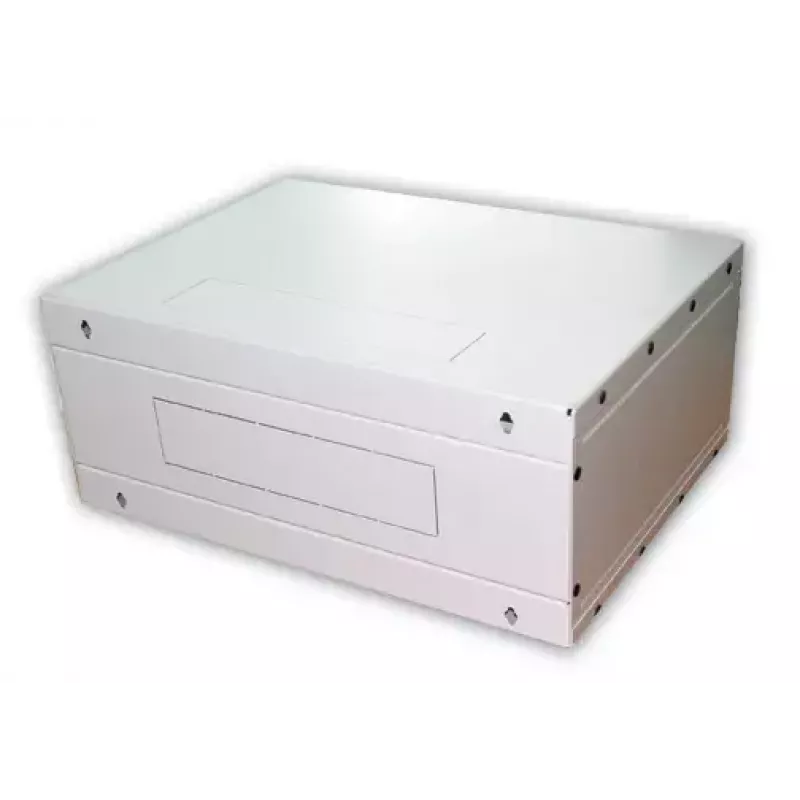

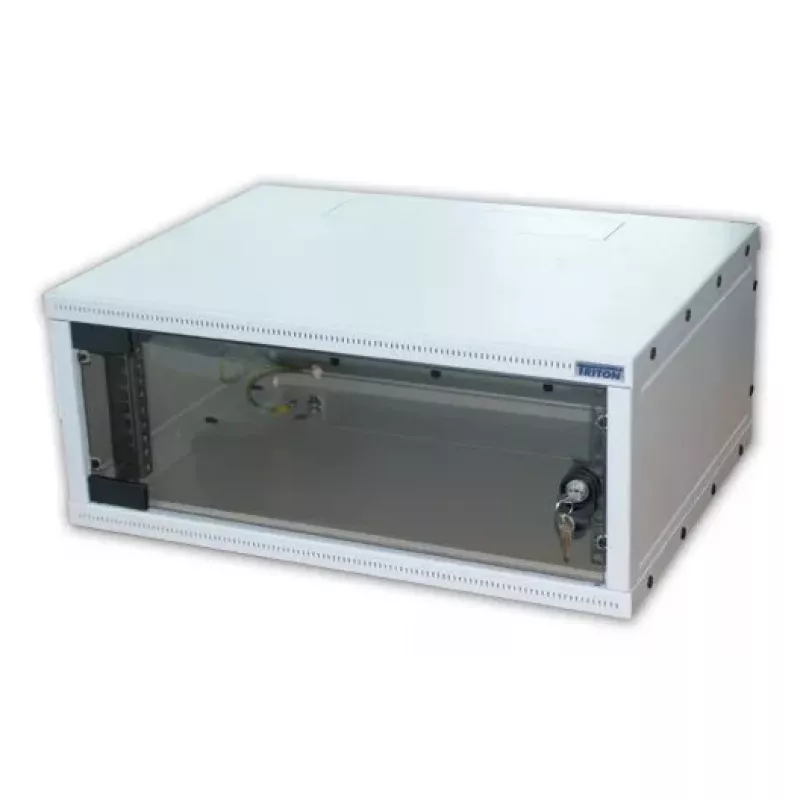

Szafa wisząca Triton RXA-09-AS4-CAX-A1

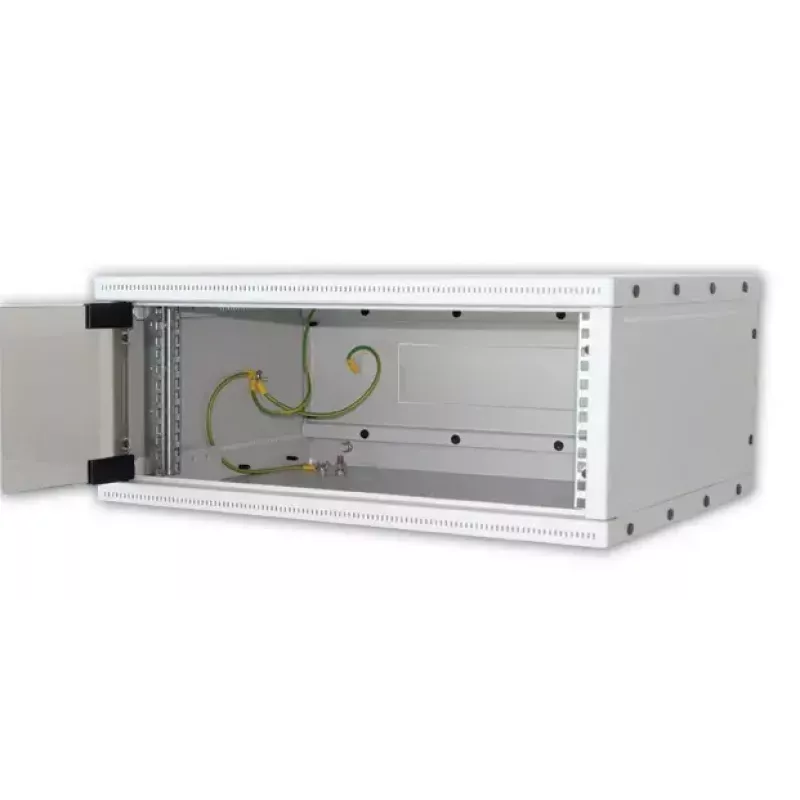

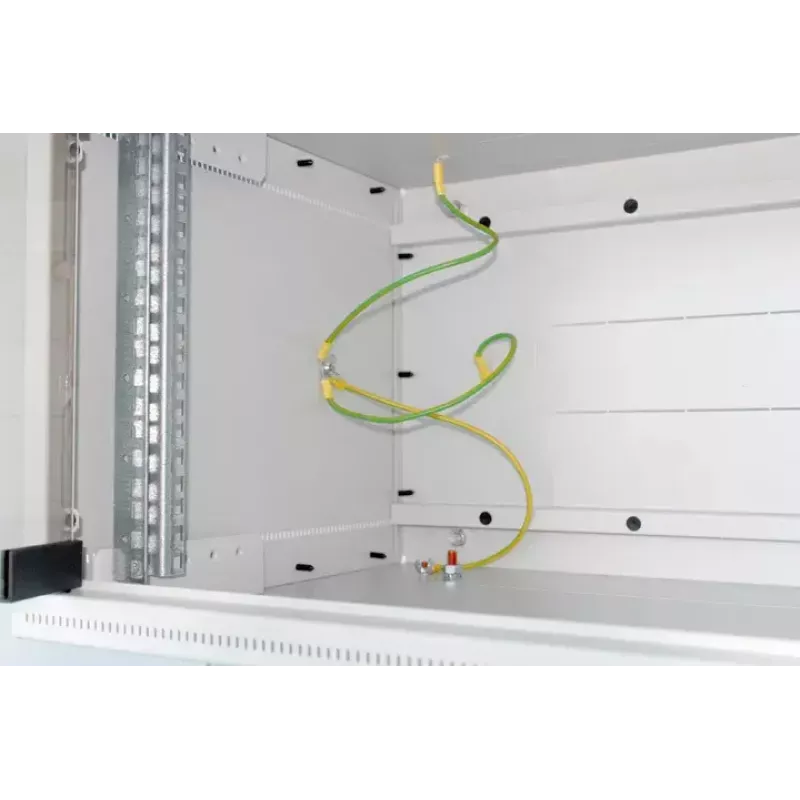

Szafa wisząca RXA reprezentuje koncepcję „płaski pack”, co oznacza rozbieralną szafę dostarczaną w częściach. KONCEPCJA FLAT-PACK Zmniejsza koszty transportu i magazynowania. Wraz z unikalną konstrukcją przyczynia się do atrakcyjnej ceny przy zachowaniu wszystkich cech funkcjonalnych. MONTAŻ Dzięki unikalnej konstrukcji montaż szafy RXA zajmuje tylko kilka minut i prawie nie wymaga narzędzi (Torx T25). Do łączenia poszczególnych części służą plastikowe kołki. OPIS, PRZEZNACZENIE Rozbieralna 19-calowa szafa wisząca o stopniu ochrony IP30, dostarczana w częściach. Szafę zawiesza się bezpośrednio na ścianie. Szafa zawiera dwie regulowane pionowe szyny. Konstrukcja szafy: Szafa składa się z części łączonych plastikowymi kołkami / drzwi szklane: bezpieczne szkło hartowane, grubość 4 mm. Maksymalne dopuszczalne obciążenie drzwi wynosi 10 kg. Minimalna grubość powłoki wykończeniowej wynosi 65 mikrometrów. Szafy są przeznaczone do instalacji urządzeń transmisji danych i telekomunikacyjnych oraz ich systemów dystrybucji. Wszystkie części są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i włożone do złączy przez cały czas użytkowania szafy. Na dolnej części szafy znajduje się jedna śruba M8 jako główny punkt uziemienia. Przepusty kablowe zakryte wyłamywalnymi zaślepkami znajdują się w górnej i dolnej części tylnej ściany szafy, pozostałe w górnej i dolnej części szafy. WARUNKI EKSPLOATACJI Środowisko pracy: Biuro. Szafa nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie). Należy chronić przed: Uszkodzeniami mechanicznymi, niewłaściwą obsługą, użyciem niezgodnym z przeznaczeniem. Niewłaściwa obsługa to w szczególności: Przeciążenie (przekroczenie maksymalnego zalecanego obciążenia), instalacja urządzeń, które mogą negatywnie wpływać na działanie i funkcję szafy lub zainstalowanego sprzętu, zmiana konstrukcji lub projektu szafy. MONTAŻ SZAFY: Należy zmontować wszystkie pojedyncze części szafy i połączyć je za pomocą dostarczonych plastikowych kołków. Szczegółowa procedura montażu znajduje się w załączonej instrukcji. Ten typ szafy zawiesza się bezpośrednio na ścianie za pomocą wkrętów, kołków rozporowych i podkładek. Rozstaw otworów montażowych oznaczono jako „R” na schemacie szafy. Aby zapewnić maksymalne zalecane obciążenie, należy przymocować szafę do ściany o odpowiedniej nośności (cegła, beton itp.) i równomiernie rozłożyć zainstalowane obciążenie. Aby uniknąć przenikania kurzu, gdy kable przechodzą przez niektóre przepusty kablowe, można je uszczelnić za pomocą zaślepki ze szczotką. OCHRONA ŚRODOWISKA: Wszystkie części wykonane są z materiałów nadających się do recyklingu i po zużyciu szafę należy zutylizować zgodnie z obowiązującymi przepisami. Specyfikacje: Rozbieralna 19-calowa szafa wisząca, jednoczęściowe drzwi szklane. Wymiary: Szerokość 550 mm, Głębokość 400 mm

• Numer producenta: RXA-09-AS4-CAX-A1
• Kod EAN: 8595105020418
• Wysokość drzwi: 412 mm
• Zdejmowane panele boczne: Tak
• Zdejmowany panel tylny: Tak
• Rozbieralna: Tak
• Kolor: Szary (RAL7035)
• Wysokość (zewnętrzna): 463 mm
• Wysokość opakowania: 0,463 m
• Objętość opakowania: 0,1019 m³
• Długość opakowania: 0,400 m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kraj pochodzenia: Czechy
• W promocji: Nie
• Mocno przecenione: Nie
• Waga: 17,330 kg
• Szerokość opakowania: 0,550 m
• Głębokość: 400 mm
• Marka: Tritón
• Numer taryfy celnej: 8538100090
• Zalecane maksymalne obciążenie: 25 kg
• Stopień ochrony: IP30
• Szerokość: 550 mm
• Szerokość drzwi: 505 mm
• Wysokość w jednostkach: 9U

Sposób użycia

Rozpakuj elementy flat-pack i postępuj zgodnie z kolejnością montażu, aby połączyć panele za pomocą dostarczonych plastikowych kołków; zwykle potrzebne są tylko minimalne narzędzia do mocowania szyn i śrub. Zamontuj regulowane 19-calowe pionowe szyny na głębokości odpowiadającej Twojemu sprzętowi i zabezpiecz je śrubami. Przymocuj szafę do odpowiedniej ściany zgodnie z lokalnymi wytycznymi dotyczącymi nośności i montażu, a następnie poprowadź kable przez przepusty w górnej, dolnej lub środkowej części z tyłu, wyłamując odpowiednie zaślepki. Umieść urządzenia i sprzęt krosowniczy na 19-calowych szynach i zabezpiecz je zgodnie z zaleceniami producenta. Zamocuj przeszklone drzwi i ustaw je tak, aby otwierały się z preferowanej strony.

Zalecenia

Dla bezpiecznej instalacji upewnij się, że ściana i mocowania mogą utrzymać łączny ciężar szafy plus sprzętu (maksymalne zalecane obciążenie sprzętu 25 kg). Stosuj odpowiednie zarządzanie kablami i utrzymuj wolną przestrzeń wentylacyjną wokół aktywnych urządzeń. Upewnij się, że uziemienie jest podłączone zgodnie z lokalnymi przepisami elektrycznymi.
