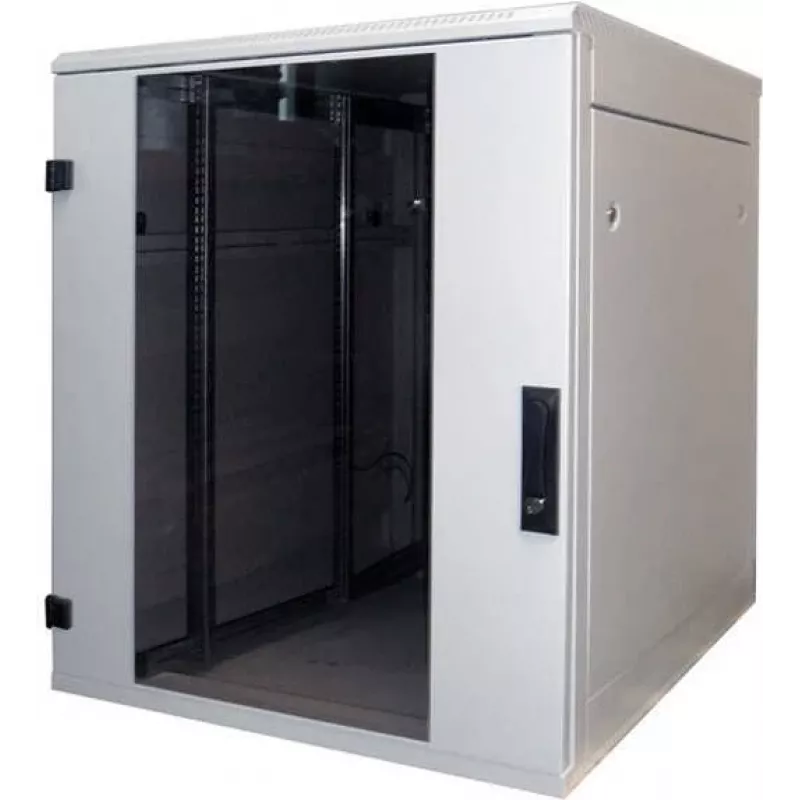

Szafa wolnostojąca Triton Delta S 18U

Spawana wolnostojąca szafa dystrybucyjna z zdejmowanymi panelami bocznymi i tylnymi, IP20, nośność 800 kg Nowa generacja serii wolnostojących szaf dystrybucyjnych N1 RMA wykorzystuje innowacyjne elementy w konstrukcji ramy, które umożliwiają wyższą nośność 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Podwójne drzwi są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć i zmienić stronę zawiasów. Uchwyty dźwigniowe Triton Produkujemy własne obrotowe uchwyty dźwigniowe do szaf wolnostojących. Po wymianie modułu plastikowego (nie wchodzącego w skład zestawu akcesoriów) można również zastosować wkładkę półcylindryczną (akcesorium opcjonalne). Patent: PUV 2013-27443 Regulowane pionowe szyny montażowe Pionowe szyny 19" są bezstopniowo regulowane w głębokości obudowy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Zdejmowane panele boczne i tylne RMA ma spawaną ramę i zdejmowane panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków z tym samym kluczem. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szafy można zamówić specjalne drzwi z litej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Aktywna wentylacja. Panele wyłamywne Przepusty kablowe w tylnej części szafy są wyposażone w wyłamywne zaślepki. Można je uszczelnić przed kurzem za pomocą listwy szczotkowej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywanym panelem umożliwia montaż i demontaż panelu wentylatora Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół Szafę można ustawić na stopkach poziomujących (część zestawu akcesoriów), opcjonalnie na cokole, kółkach lub kółkach o dużej nośności z ramą nośną, w zależności od potrzeb. Panel tylny Zdejmowane panele boczne i tylne są standardowo wyposażone w zamki z tym samym kluczem, co drzwi przednie. Szczeliny wentylacyjne w ramie Szafy RMA mają szczeliny wentylacyjne w ramie do doprowadzenia powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie można wspomóc, instalując jednostkę wentylacyjną. Uziemienie Wszystkie zdejmowane części są ze sobą połączone i uziemione zgodnie z odpowiednimi normami. Elastyczna rama (dotyczy szaf o szerokości 800 mm) System umożliwia instalację regulowanych pionowych szyn montażowych w odstępach 19", 21" i 23", w zależności od zastosowanej technologii. Środkowa para pionowych szyn montażowych W przypadku szaf dystrybucyjnych o głębokości powyżej 800 mm dostarczamy standardowo trzecią parę pionowych szyn montażowych, które dzięki swojemu otwartemu profilowi nie kolidują z instalacją głębszych komponentów. Krótsze komponenty można mocować do środkowych pionowych szyn za pomocą różnego rodzaju wsporników (akcesoria opcjonalne). Rama uchylna Szafy RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę uchylną o nośności 150 kg. Maksymalna głębokość instalacji dla akcesoriów 19" wynosi 330 mm. Wolnostojąca szafa dystrybucyjna 19" o stopniu ochrony IP20 Szafa zawiera 4 (6 w przypadku szaf o głębokości powyżej 800 mm) regulowane pionowe szyny zatrzaskowe do instalacji komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z zdejmowanymi ścianami, drzwi jedno- lub dwuskrzydłowe w wersji z litej blachy, perforowanej (80% i 86% przepuszczalności powietrza) lub przeszklonej z hartowanym szkłem bezpiecznym o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy. Maksymalne dopuszczalne obciążenie poszczególnych drzwi wynosi 20 kg. Minimalna grubość powłoki wynosi 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacji oraz ich systemów dystrybucyjnych. Rama dystrybucyjna i wszystkie zdejmowane części (panele boczne i tylne, drzwi, ...) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres eksploatacji obudowy. W podstawie szafy znajduje się śruba M8 stanowiąca główny punkt uziemiający. Przepusty kablowe z wyłamywanymi zaślepkami znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne szafy wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: hartowane szkło bezpieczne 4 mm, blacha stalowa tłoczona, części z tworzyw sztucznych, materiał montażowy.

• Zalecane maksymalne obciążenie: 800kg
• Kod taryfy celnej: 8538100090
• Zdejmowane panele boczne: Tak
• Zdejmowany panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalna: Nie
• Wysokość (zewnętrzna): 900mm
• Wysokość opakowania: 0.900m
• Objętość opakowania: 0.5400m³
• Drzwi przednie: Drzwi szklane z zawiasem po lewej stronie
• Zamykanie drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Litej blachy, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Litej blachy, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylne: Panel tylny z litej blachy, z dwoma zamkami bezpieczeństwa
• Zamykanie drzwi tylnych: Zamek bezpieczeństwa do panelu tylnego
• Szerokość drzwi: 497mm
• Numer producenta: RMA-18-A61-CAX-N1
• Kod EAN: 8595105192078
• Długość opakowania: 1.000m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga do produktu: Wysokość szafy jest podana bez stopek poziomujących dostarczonych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar instalacyjny szafy zwiększa się o 24 do 35 mm.
• Maksymalny odstęp szyn pionowych: 917mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno przecenione: Nie
• Waga: 62.850kg
• Szerokość opakowania: 0.600m
• Marka: Tritón
• Szerokość: 600mm
• Wysokość w jednostkach: 18U
• Klasa ochrony: IP20
• Wysokość drzwi: 814mm
• Głębokość: 1000mm

Sposób użycia

Ustaw szafę wolnostojącą na równej powierzchni i wyreguluj stopki poziomujące, aż szafa będzie stabilna. Instaluj sprzęt na szynach 19", przesuwając pionowe szyny w przód i w tył, aby dostosować głębokość; w przypadku szaf o szerokości 800 mm ramę można również ustawić na szerokość. Poprowadź kable przez górne, dolne lub tylne punkty wejścia, usuwając odpowiednie wyłamywane panele zaślepiające i używając listwy szczotkowej, aby ograniczyć wnikanie kurzu. Zamontuj jednostki wentylatorowe w przeznaczonych do tego otworach w górnej lub dolnej części, jeśli wymagana jest aktywna wentylacja, i podłącz uziemienie szafy do uziemienia budynku.

Zalecenia

Aby uzyskać optymalną wydajność, równomiernie rozkładaj ciężar sprzętu, umieszczaj cięższe urządzenia niżej w szafie i zapewnij odstęp dla przepływu powietrza. Używaj paneli zamykanych na klucz, aby ograniczyć dostęp i utrzymać połączenie uziemiające. W przypadku instalacji o dużej gęstości lub generujących ciepło rozważ zainstalowanie wentylatorów lub innych opcji aktywnego chłodzenia w przewidzianych otworach wentylacyjnych.
