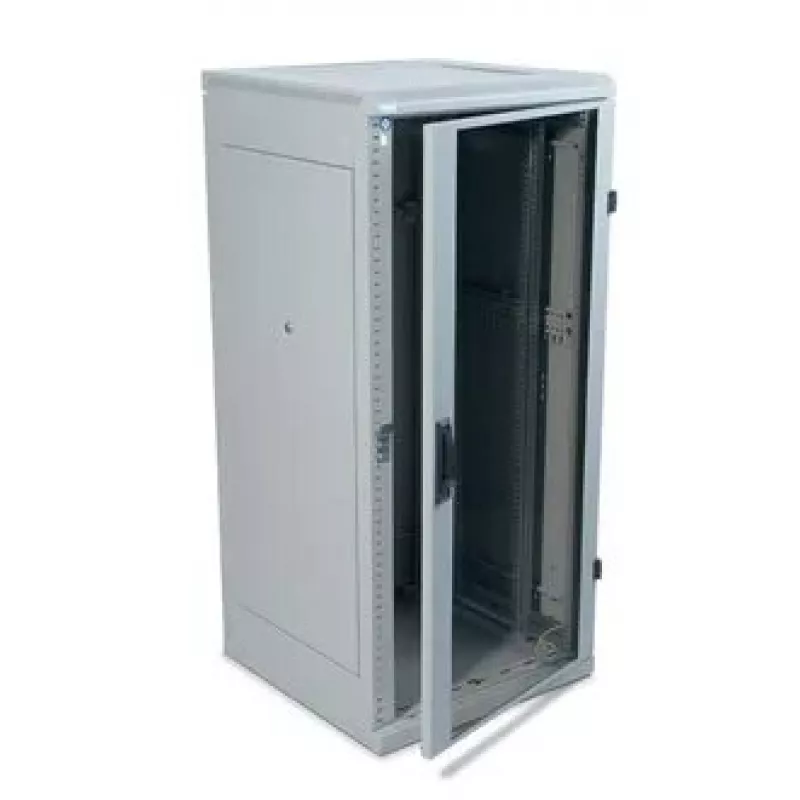

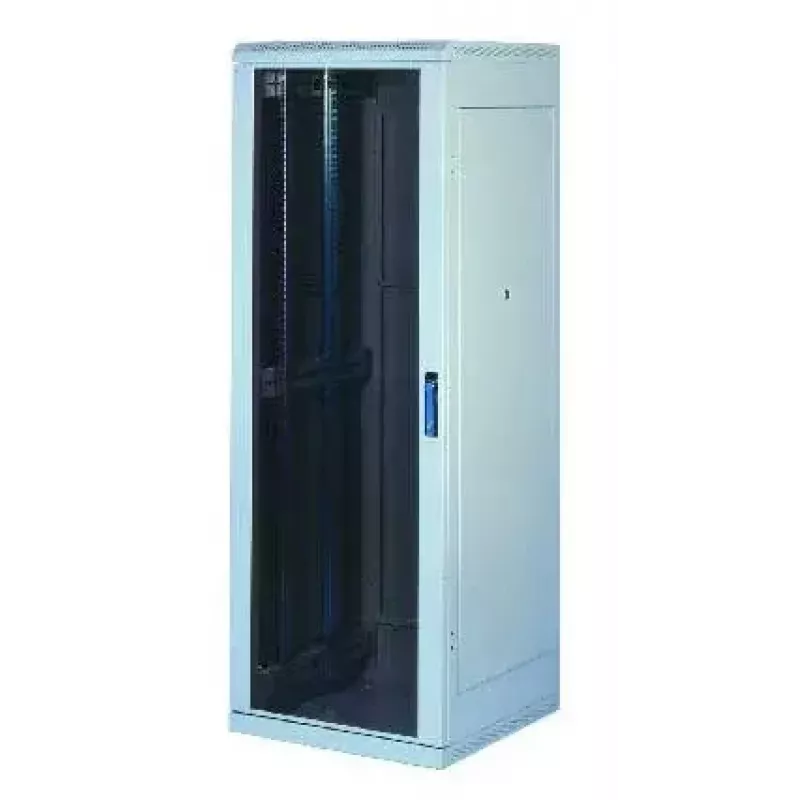

Szafa wolnostojąca Triton DeltaS RMA-22-A88-CAX-A1 22U szary

Spawana, wolnostojąca szafa dystrybucyjna z demontowalnymi panelami bocznymi i tylnymi, IP20, obciążalność 800 kg Nowa generacja serii N1 RMA wolnostojących szaf dystrybucyjnych wykorzystuje innowacyjne elementy w konstrukcji ramy, które umożliwiają wyższą obciążalność 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma niezawodną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć, a zawiasy drzwiowe zmienić. Uchwyty dźwigniowe Triton Produkujemy własne obrotowe uchwyty dźwigniowe do szaf wolnostojących. Poprzez wymianę modułu plastikowego (nie znajduje się w zestawie akcesoriów) można również zastosować wkładkę półcylindryczną (akcesorium opcjonalne). Patent: PUV 2013-27443 Regulowane pionowe szyny montażowe Pionowe szyny 19" są regulowane bezstopniowo w głębokości obudowy. Ułatwia to instalację komponentów i zarządzanie kablami. Demontowalne panele boczne i tylne RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one mocowane do ramy za pomocą zamków z tą samą wkładką klucza. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szaf dystrybucyjnych można zamówić specjalne drzwi z pełnej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Aktywna wentylacja. Panele wyłamane Przepusty kablowe w tylnej części szafy dystrybucyjnej są wyposażone w wyłamywane zaślepki. Można je uszczelnić przed kurzem za pomocą listwy szczotkowej. Plastikowa rama chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywanym panelem umożliwia montaż i demontaż panelu wentylatorowego Triton od zewnątrz bez użycia wkrętów. Kółka, stopki poziomujące, cokół Szafę dystrybucyjną można zamontować na stopkach poziomujących (część zestawu akcesoriów) za pomocą opcjonalnego wyposażenia do cokołów, kółek lub kółek o dużej ładowności z ramą wsporczą w razie potrzeby. Panel tylny Demontowalne panele boczne i tylnie mają standardowo te same zamki z tą samą wkładką klucza co drzwi przednie. Szczeliny wentylacyjne w ramie Szafy dystrybucyjne RMA mają szczeliny wentylacyjne w ramie do dostarczania powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie można wspomóc, instalując jednostkę wentylacyjną. Uziemienie Wszystkie elementy demontowalne są ze sobą połączone i uziemione zgodnie z odpowiednimi wymogami norm. Ramiona elastyczne (dotyczy szaf o szerokości 800 mm) System umożliwia instalację regulowanych pionowych szyn montażowych w odstępach 19", 21" i 23", w zależności od zastosowanej technologii. Środkowa para pionowych szyn montażowych Do szaf dystrybucyjnych o głębokości powyżej 800 mm dostarczamy standardowo trzecią parę pionowych szyn montażowych, które dzięki otwartemu profilowi nie przeszkadzają w instalacji głębszych komponentów. Krótsze komponenty można mocować do środkowych pionowych szyn za pomocą różnych rodzajów wsporników (akcesoria opcjonalne). Ramię obrotowe Szafy dystrybucyjne RMA i RZA o szerokości 800 mm mogą być wyposażone w ramię obrotowe o obciążalności 150 kg. Maksymalna głębokość montażu dla akcesoriów 19" wynosi 330 mm. Wolnostojąca szafa dystrybucyjna 19" o stopniu ochrony IP20 Szafa dystrybucyjna zawiera 4 (6 w przypadku szaf głębszych niż 800 mm) regulowanych pionowych szyn zaczepowych do instalacji komponentów. Konstrukcja szafy dystrybucyjnej: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jednoskrzydłowe lub dwuskrzydłowe w wersji z pełnej blachy, perforowane (80% i 86% przepustowości powietrza) lub szklane z szybą bezpieczną o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy dystrybucyjnej. Maksymalna dopuszczalna obciążalność poszczególnych drzwi wynosi 20 kg. Minimalna grubość aplikacji to 65 µm. Szafy te są przeznaczone do instalacji systemów danych i telekomunikacji oraz ich systemów dystrybucji. Rama dystrybucyjna i wszystkie elementy demontowalne (panele boczne i tylne, drzwi, ...) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania obudowy. W podstawie szafy dystrybucyjnej znajduje się śruba M8 jako główny punkt uziemiający. Przepusty kablowe z wyłamywanymi zaślepkami znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne szafy dystrybucyjnej wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: szkło bezpieczne hartowane o grubości 4 mm, głęboko tłoczona blacha stalowa, elementy plastikowe, materiał montażowy.

• Wysokość w jednostkach: 22U
• Wysokość drzwi: 994mm
• Zalecane obciążenie maksymalne: 800kg
• Kod taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 1080mm
• Wysokość opakowania: 1,080m
• Drzwi przednie: Drzwi szklane, zawiasy lewe
• Zamykanie drzwi przednich: Ryglowanie jednopunktowe, zamek bezpieczeństwa
• Panel boczny prawy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylnie: Panel tylny z pełnej blachy, z dwoma zamkami bezpieczeństwa
• Zamykanie drzwi tylnych: Zamek bezpieczeństwa do panelu tylnego
• Szerokość drzwi: 697mm
• Numer producenta: RMA-22-A88-CAX-N1
• Kod EAN: 8595105190531
• Długość opakowania: 0,800m
• Objętość opakowania: 0,6910m³
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga dotycząca produktu: Wysokość szafy jest podawana bez stopek poziomujących dostarczonych w zestawie akcesoriów. Jeśli stopki te zostaną zamontowane, wymiar montażowy szafy zwiększa się o 24 do 35 mm.
• Maksymalny rozstaw szyn pionowych: 684mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno przecenione: Nie
• Waga: 77,670kg
• Szerokość opakowania: 0,800m
• Marka: Tritón
• Klasa ochrony: IP20
• Szerokość: 800mm
• Głębokość: 800mm

Jak używać

Ustaw szafę wolnostojącą na równej powierzchni i wyreguluj stopki poziomujące, aby ustabilizować szafę. Zamontuj sprzęt na dostarczonych lub standardowych szynach 19", regulując pionowe szyny w przód i w tył (oraz na szerokość w wersjach 800 mm), aby dostosować głębokość urządzeń. Podczas instalacji i konserwacji korzystaj z drzwi przednich na zawiasach oraz demontowalnych paneli bocznych i tylnych. Kable prowadź przez przepusty na górze, na dole lub z tyłu, używając listwy szczotkowej, aby ograniczyć wnikanie kurzu, a w razie potrzeby aktywnej wentylacji zainstaluj jednostki wentylatorowe w przewidzianych otworach. Podłącz system uziemienia jako część instalacji.

Zalecenia

Aby zapewnić bezpieczną eksploatację i długą żywotność, rozkładaj ciężar równomiernie na szafie, przestrzegaj specyfikacji momentu dokręcania i mocowania dla śrub Tap-tite oraz zapewnij prawidłowe uziemienie i wentylację. Stosuj odpowiednie akcesoria do zarządzania kablami, aby utrzymać przepływ powietrza i nie zasłaniać otworów wentylatorowych.
