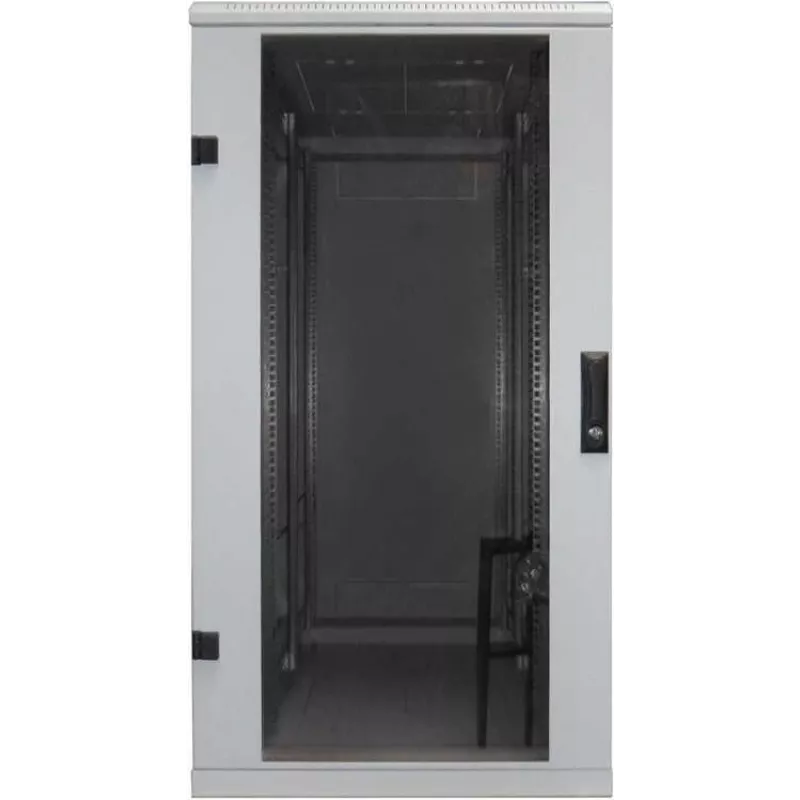

Szafa wolnostojąca Triton RMA-27-A66-CAX-N1 27U 800 kg szary

Spawana szafa dystrybucyjna wolnostojąca z zdejmowanymi panelami bocznymi i tylnymi, IP20, udźwig 800 kg Nowa generacja serii N1 szaf wolnostojących RMA wykorzystuje innowacyjne elementy konstrukcji ramy, które umożliwiają większy udźwig 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma niezawodną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafki. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć i zmienić kierunek otwierania. Klamki dźwigniowe Triton Produkujemy własne obrotowe klamki dźwigniowe do szaf wolnostojących. Po wymianie modułu plastikowego (nie znajduje się w zestawie akcesoriów) można również zastosować wkładkę bębenkową półcylindryczną (akcesorium opcjonalne). Patent: PUV 2013-27443 Regulowane pionowe szyny montażowe Pionowe szyny rack 19" są regulowane bezstopniowo w głębokości szafy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Zdejmowane panele boczne i tylne RMA ma spawaną ramę i zdejmowane panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków z jednakowym kluczem. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szafy można zamówić specjalne drzwi z pełnej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Wentylacja aktywna. Wyłamywane panele Przepusty kablowe w tylnej części szafy są wyposażone w wyłamywane zaślepki. Można je uszczelnić przed kurzem za pomocą szczotki kablowej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywanym panelem umożliwia montaż i demontaż panelu wentylatorowego Triton od zewnątrz bez użycia śrub. Koła, nóżki poziomujące, cokoły Szafę można ustawić na nóżkach poziomujących (w zestawie akcesoriów) za pomocą opcjonalnego wyposażenia w cokoły, koła lub koła o dużej nośności z ramą wsporczą, jeśli jest to konieczne. Panel tylny Zdejmowane panele boczne i tylne są standardowo wyposażone w takie same zamki z jednakowym kluczem jak drzwi przednie. Szczeliny wentylacyjne w ramie Szafy RMA posiadają szczeliny wentylacyjne w ramie, które umożliwiają dopływ chłodzącego powietrza do zainstalowanych komponentów. Chłodzenie może być wspomagane przez instalację jednostki wentylacyjnej. Uziemienie Wszystkie części demontowalne są ze sobą połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Elastyczna rama (dotyczy szaf o szerokości 800 mm) System umożliwia montaż regulowanych pionowych szyn montażowych w rozstawie 19", 21" i 23", w zależności od używanej technologii. Środkowa para pionowych szyn montażowych W przypadku szaf o głębokości powyżej 800 mm standardowo dostarczana jest trzecia para pionowych szyn montażowych, które dzięki otwartemu profilowi nie przeszkadzają w instalacji głębszych komponentów. Krótsze komponenty mogą być mocowane do środkowych pionowych szyn za pomocą różnego rodzaju wsporników (akcesoria opcjonalne). Ramię obrotowe Szafy RMA i RZA o szerokości 800 mm można wyposażyć w ramię obrotowe o udźwigu 150 kg. Maksymalna głębokość instalacji akcesoriów 19" wynosi 330 mm. Szafa stojąca 19" ze stopniem ochrony IP20 Szafa zawiera 4 (6 w przypadku szaf głębszych niż 800 mm) regulowane pionowe szyny montażowe do instalacji komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z zdejmowanymi ścianami, drzwiami jednoskrzydłowymi lub dwuskrzydłowymi w wersji z pełnej blachy, perforowanymi (przepływ powietrza 80% i 86%) lub szklanymi z 4 mm bezpiecznym szkłem hartowanym. Mogą być montowane z przodu lub z tyłu szafy. Maksymalne dopuszczalne obciążenie pojedynczych drzwi wynosi 20 kg. Minimalna grubość pokrycia to 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacyjnych wraz z ich systemami dystrybucyjnymi. Rama dystrybucyjna i wszystkie części demontowalne (panele boczne i tylne, drzwi, ...) są połączone kablami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres eksploatacji szafy. W podstawie szafy znajduje się śruba M8 służąca jako główny punkt uziemienia. Przepusty kablowe z wyłamywanymi zaślepkami znajdują się u góry i u dołu. Zalecane maksymalne statyczne obciążenie szafy wynosi 800 kg przy użyciu nóżek poziomujących lub cokołu. Materiał: 4 mm hartowane szkło bezpieczne, blacha stalowa głębokotłoczona, elementy z tworzywa sztucznego, osprzęt montażowy.

• Głębokość: 600 mm
• Liczba jednostek wysokości: 27U
• Wysokość drzwi: 1214 mm
• Zalecane maksymalne obciążenie: 800 kg
• Kod taryfy celnej: 8538100090
• Zdejmowane panele boczne: Tak
• Zdejmowany panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 1300 mm
• Wysokość opakowania: 1,300 m
• Objętość opakowania: 0,4680 m³
• Drzwi przednie: Drzwi szklane zawias lewy
• Zamykanie drzwi przednich: Zamykanie jednopunktowe, zamek bezpieczny
• Panel boczny prawy: Pełna blacha, z dwoma zamkami bezpiecznymi
• Panel boczny lewy: Pełna blacha, z dwoma zamkami bezpiecznymi
• Panel/Drzwi tylne: Pełna blacha, panel tylny, z dwoma zamkami bezpiecznymi
• Zamykanie drzwi tylnych: Zamek bezpieczny panelu tylnego
• Szerokość drzwi: 497 mm
• Numer producenta: RMA-27-A66-CAX-N1
• Kod EAN: 8595105190685
• Długość opakowania: 0,600 m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga dotycząca produktu: Wysokość szafy podano bez nóżek poziomujących dostarczonych w zestawie akcesoriów. Po zamontowaniu tych nóżek wymiar instalacyjny szafy zwiększa się o 24 do 35 mm.
• Maksymalny rozstaw szyn pionowych: 517 mm
• Kraj pochodzenia: Czechy
• Im Angebot: No
• Stark reduziert: No
• Waga: 60,160 kg
• Szerokość opakowania: 0,600 m
• Marka: Tritón
• Szerokość: 600 mm
• Klasa ochrony: IP20

Sposób użycia

Ustaw szafę wolnostojącą na równej powierzchni i zamocuj nóżki poziomujące lub zainstaluj opcjonalne kółka lub cokół zgodnie z wymaganiami miejsca. Wyreguluj pionowe szyny 19" na żądaną głębokość i zamocuj je do montażu urządzeń. Użyj wyłamywanych paneli zaślepek do wprowadzenia kabli i zamontuj szczotki kablowe lub osłony krawędzi, aby ograniczyć wnikanie kurzu. W razie potrzeby zamów akcesorium drzwiowe do montażu jednostek wentylatorowych Triton i zainstaluj poziomy system prowadzenia kabli lub ramię obrotowe, gdzie wskazane, aby podeprzeć większe obciążenia i uporządkować okablowanie.

Zalecenia

W przypadku szaf z obciążeniem sprzętu powyżej 500 kg zainstaluj poziomy system prowadzenia kabli w szkielecie, aby wzmocnić konstrukcję. Zapewnij połączenie wyrównawcze demontowalnych części zgodnie z lokalnymi normami i rozważ aktywne chłodzenie (jednostki wentylatorowe) dla sprzętu o dużej gęstości upakowania.
