Szafka wisząca Triton Triton 19 cali Rack naścienny 12U/400

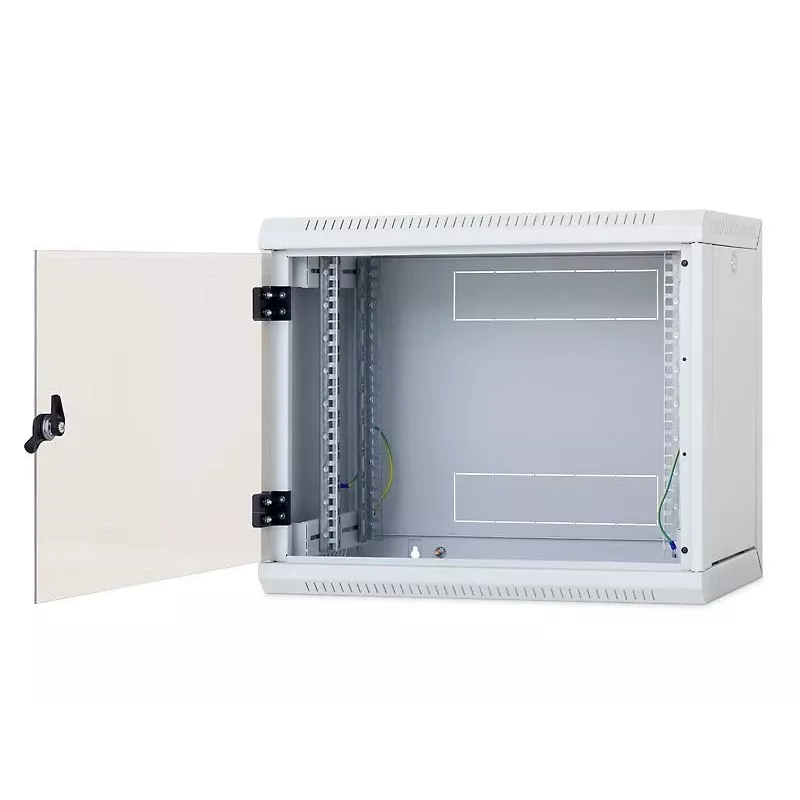

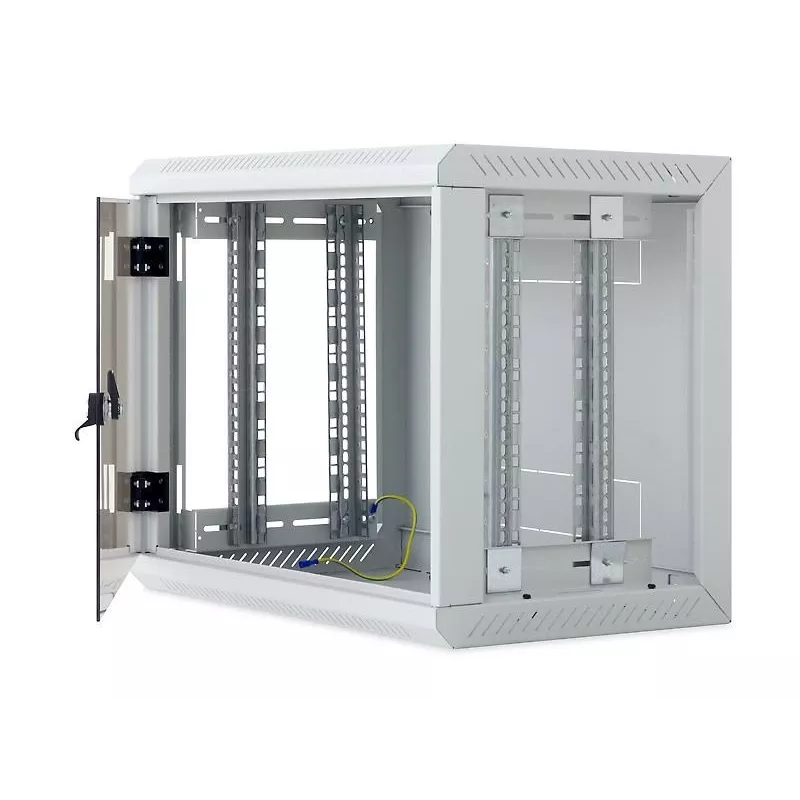

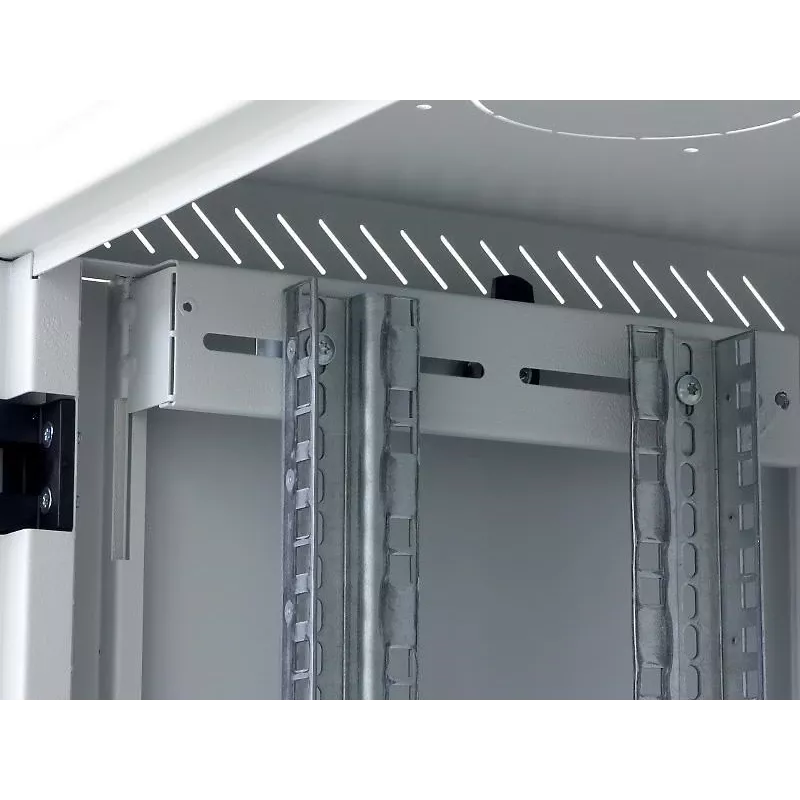

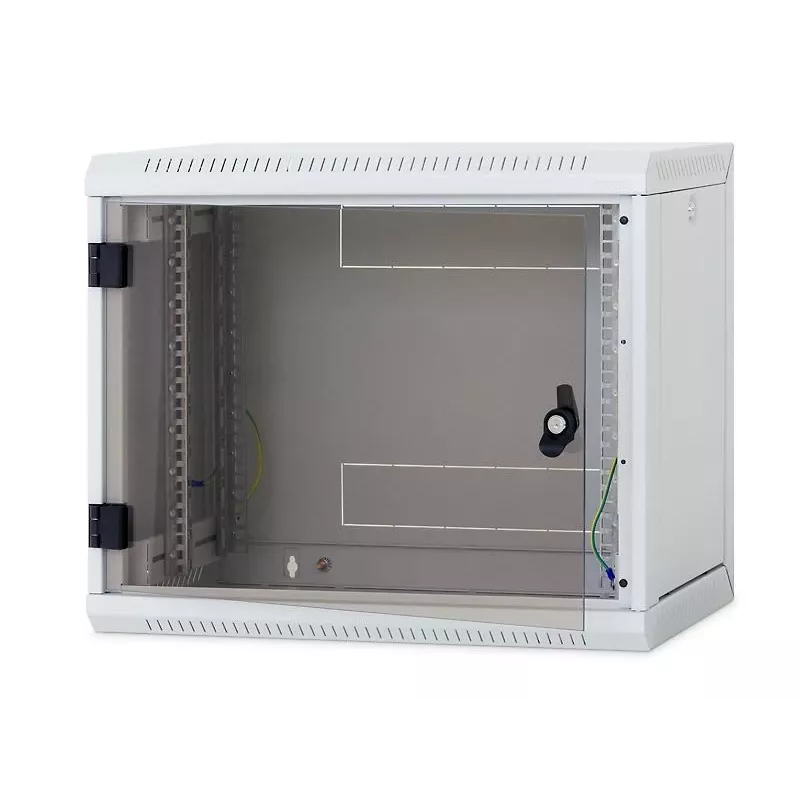

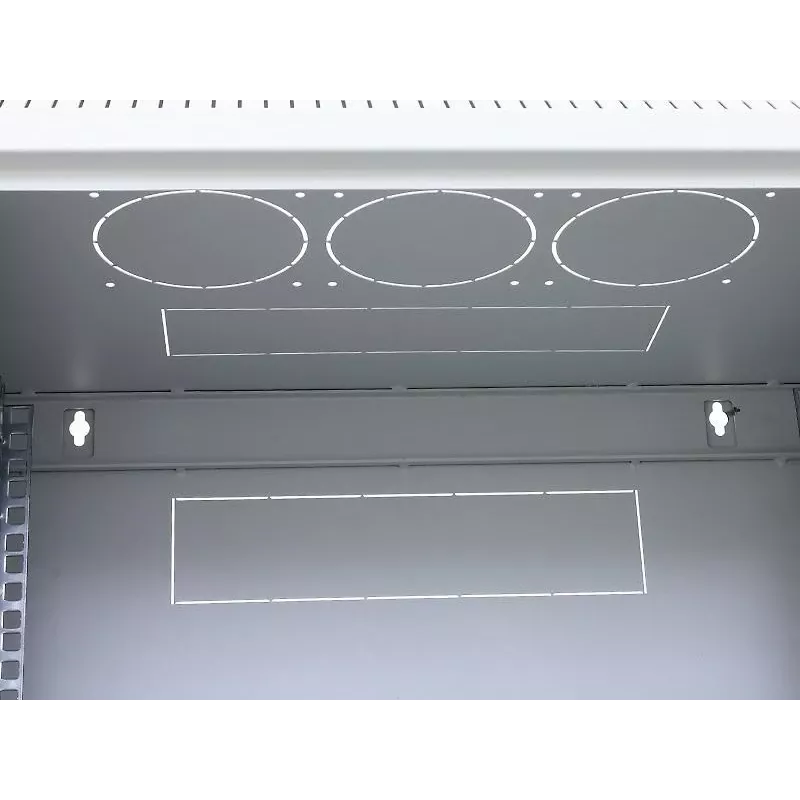

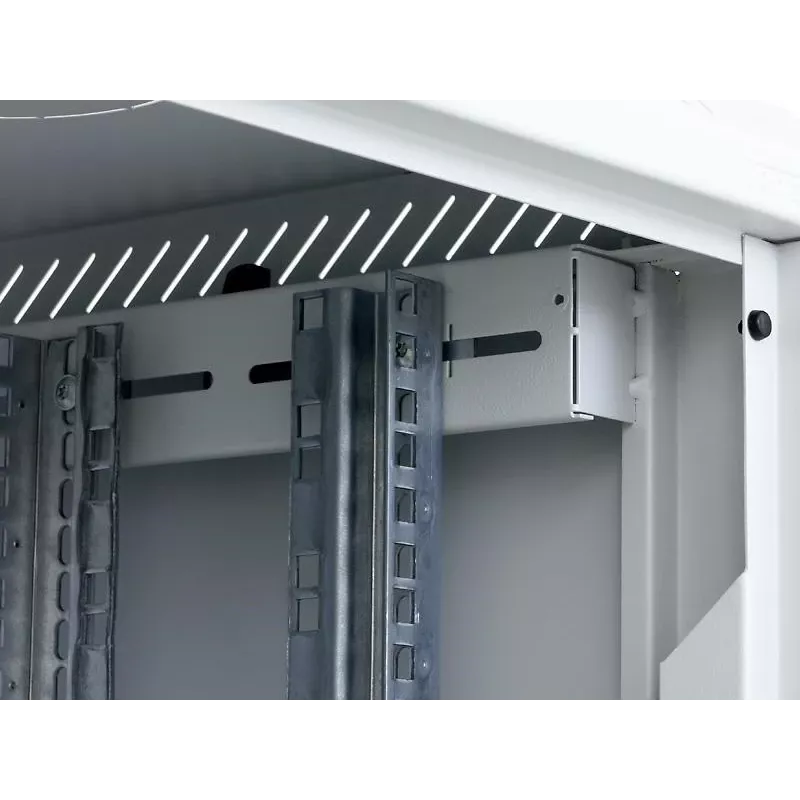

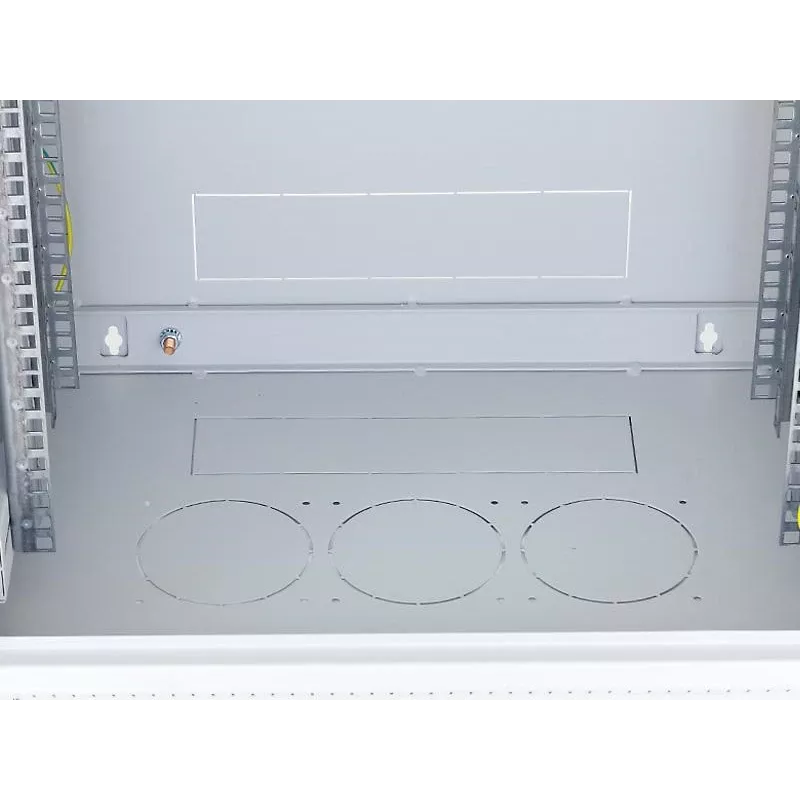

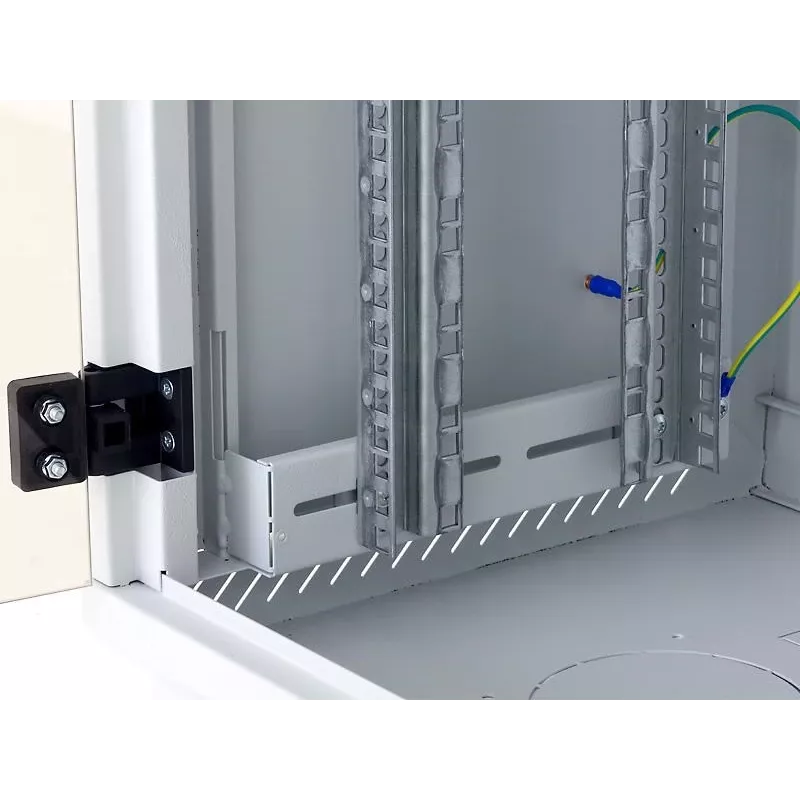

Rozdzielacz ścienny RUA należy do obudów jednoczęściowych. Dzięki zdejmowanym ścianom bocznym można łatwo uzyskać dostęp do zainstalowanych komponentów. Obudowa posiada solidną konstrukcję spawaną. Wysoka jakość wykonania i najnowsze technologie zapewniają jej doskonały wygląd. Rozdzielacz ścienny standardowo wyposażony jest w drzwi z pełnego szkła. Na życzenie dostępne są jednak również drzwi z pełnej blachy lub perforowane. System zawiasów umożliwia otwieranie drzwi o prawie 180°. Drzwi można łatwo zdemontować, a kierunek ich otwierania zmienić. ZDEJMOWANE ŚCIANY BOCZNE: Dzięki zdejmowanym ścianom bocznym można uzyskać dostęp do zainstalowanych komponentów od tyłu, bez konieczności ich wymontowywania. PRZYGOTOWANE OTWORY POD WENTYLATORY: Nowością w RUA są we wszystkich wariantach łącznie sześć otworów pod wentylatory do montażu wentylatorów RAX-CH-X07-X9 (trzy w dachu i trzy w podłodze obudowy). Dzięki temu RUA umożliwia teraz instalację komponentów, które wcześniej nie mogły być chłodzone w szafkach ściennych i dlatego musiały być montowane w rozdzielaczach stojących. REGULOWANE PIONOWE SZYNY RACK 19": Para pionowych szyn rack 19" może być płynnie regulowana w głębokości szafki. Ułatwia to instalację komponentów oraz zarządzanie kablami. WYŁAMYWANE ZAŚLEPKI: W górnej, dolnej i tylnej części obudowy znajdują się przepusty kablowe wyposażone w wyłamywane zaślepki. W skład wyposażenia dodatkowego wchodzą ramka z tworzywa sztucznego oraz listwa szczotkowa do uszczelnienia przepustów kablowych przed kurzem. OPIS, PRZEZNACZENIE Jednoczęściowy rozdzielacz ścienny 19" o stopniu ochrony IP30 Zdejmowane i zamykane na klucz ściany boczne Obudowa mocowana jest bezpośrednio do ściany W skład rozdzielacza wchodzą dwie regulowane pionowe szyny rack Konstrukcja rozdzielacza: kompaktowa konstrukcja spawana / drzwi z pełnego szkła hartowanego o grubości 4 mm. Możliwe są również drzwi z pełnej blachy lub perforowane Dopuszczalna nośność poszczególnych drzwi wynosi maks. 10 kg Minimalna grubość powłoki lakierniczej wynosi 65 mikrometrów Obudowa przeznaczona jest do instalacji urządzeń transmisji danych i telekomunikacyjnych oraz ich systemów rozdzielczych Rama rozdzielacza oraz wszystkie zdejmowane części są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania obudowy W podłodze rozdzielacza znajduje się śruba M8 jako główny punkt uziemiający Przepusty kablowe z wyłamywanymi zaślepkami znajdują się u góry i u dołu w tylnej ściance obudowy oraz po jednym dodatkowym w dachu i podłodze W dachu i podłodze obudowy znajdują się wyłamywane otwory do zastosowania wentylatorów WARUNKI EKSPLOATACJI Warunki stosowania: pomieszczenia biurowe Rozdzielacz nie jest przeznaczony do użytku na zewnątrz ani w warunkach, które mogą negatywnie wpływać na jego funkcjonowanie oraz działanie zainstalowanych komponentów (np. środowisko zagrożone wybuchem lub pomieszczenia wilgotne i mokre) Należy go chronić przed: uszkodzeniami mechanicznymi niewłaściwym użytkowaniem użyciem niezgodnym z przeznaczeniem rozdzielacza Przez niewłaściwe użytkowanie rozumie się w szczególności: przeciążenie (przekroczenie zalecanego maksymalnego obciążenia) instalację urządzeń, które mogą negatywnie wpływać na działanie i funkcjonowanie rozdzielacza lub zainstalowanych komponentów ingerencję w konstrukcję i wygląd rozdzielacza MONTAŻ ROZDZIELACZA Obudowa mocowana jest do ściany za pomocą śrub, kołków i podkładek (w zestawie). Rozstaw otworów do zawieszenia oznaczony jest na schemacie rozdzielacza wartością "R" Aby zapewnić zalecane maksymalne dopuszczalne obciążenie, obudowa musi być zamocowana do ściany o odpowiedniej nośności (cegła, beton itp.), a zainstalowany ładunek równomiernie rozłożony W przypadku wprowadzania kabli przez którykolwiek z otworów można je uszczelnić za pomocą listwy szczotkowej, która jest częścią wyposażenia dodatkowego OCHRONA ŚRODOWISKA Wszystkie części wykonane są z materiałów nadających się do ponownego przetworzenia. Po wycofaniu rozdzielacza z eksploatacji należy je zutylizować zgodnie z obowiązującymi przepisami Zawartość zestawu: 2x klucz do drzwi, 4x wkręt do drewna 6x50, 4x podkładka 6,6, 4x kołek 10, 8x nakrętka klatkowa M6, 1x listwa szczotkowa, 8x śruby M6x10, 8x podkładki z tworzywa, 1x rama z tworzywa 300x700 mm Materiał: szkło bezpieczne hartowane 5 mm, blacha stalowa głębokotłoczona Wymiary zewnętrzne (WxSxG w mm): 635 x 600 x 395 Wymiary drzwi (WxS w mm): 530 x 530 Waga: netto 21,3 kg / brutto: 21,7 kg

• Głębokość: 395 mm
• Wysokość w jednostkach: 12U
• Wysokość drzwi: 530 mm
• Szerokość drzwi: 530 mm
• Nr producenta: RUA-12-AS4-CAX-A1
• Zdejmowane panele boczne: Tak
• Zdejmowany panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontaż: Nie
• Wysokość (zewnętrzna): 635 mm
• Wysokość opakowania: 0,635 m
• Kod EAN: 8595105018309
• Objętość opakowania: 0,1505 m³
• Długość opakowania: 0,395 m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno przecenione: Nie
• Waga: 21,520 kg
• Szerokość opakowania: 0,600 m
• Marka: Triton
• Kod taryfy celnej: 8538100090
• Stopień ochrony: IP30
• Zalecane maksymalne obciążenie: 30 kg
• Szerokość: 600 mm

Instrukcja użytkowania

Zamocuj szafkę do odpowiedniej konstrukcji ściany za pomocą odpowiednich kotew i postępuj zgodnie z lokalnymi normami montażowymi. Zdejmij panele boczne, aby uzyskać dostęp do tyłu zainstalowanych urządzeń w celu okablowania lub konserwacji. Wyreguluj położenie pionowych szyn 19" wzdłuż głębokości, aby dopasować montowane urządzenia i zamocuj je za pomocą standardowego osprzętu montażowego 19". Poprowadź kable przez górne, dolne lub tylne wyłamywane panele i zamknij nieużywane otwory za pomocą dostarczonych zaślepek. W przypadku potrzeby większego przepływu powietrza zainstaluj kompatybilne wentylatory 19" w dostępnych miejscach.

Zalecenia

Zainstaluj szafkę na ścianie nośnej i upewnij się, że całkowita masa zainstalowanego sprzętu nie przekracza 30 kg. Podczas używania drzwi szklanych obchodź się z nimi ostrożnie podczas demontażu lub ponownego montażu i sprawdź połączenia uziemiające po instalacji.
