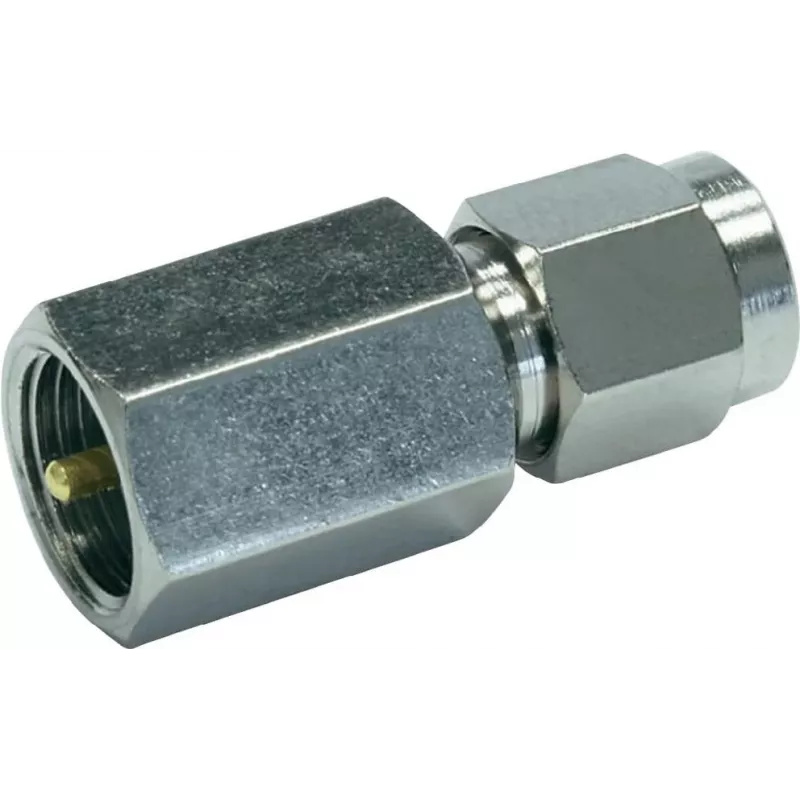

Telegärtner Inter-Series adapter koncentryczny SMA męski do FME męski 50 Ohm

Ten adapter Telegärtner Inter-Series łączy dwie z najbardziej zaufanych rodzin złączy w inżynierii RF w jednym precyzyjnym komponencie. Podczas gdy wiele adapterów wprowadza mierzalne straty lub odbicia, J01703A0009 minimalizuje efekty wtrąceniowe w zakresie od DC do 3 GHz, co czyni go niezawodnym rozwiązaniem inline dla stanowisk testowych, zasilania anten i modułowych zestawów RF. Prosta geometria korpusu i konstrukcja swobodnie wisząca oznaczają, że pasuje naturalnie do przebiegów kablowych bez dodawania naprężeń lub nieporęcznego prowadzenia.

Najważniejsze cechy

• Złącze A: SMA męskie (wtyk) ze złoconym stykiem środkowym dla niskiej rezystancji styku i długotrwałej stabilności.
• Złącze B: FME męskie (wtyk), idealne do zastosowań mobilnych i szybkozłącznych RF.
• Impedancja 50 Ω dopasowana do standardowych systemów RF, z VSWR ≤ 1,3 do 3 GHz.
• Korpus z mosiądzu niklowanego dla wytrzymałości mechanicznej i odporności na korozję.
• Izolator PTFE zapewnia spójne właściwości dielektryczne w całym zakresie temperatur pracy.

W codziennym użytkowaniu

Technicy pracujący z sprzętem komórkowym, Wi-Fi lub telemetrycznym często muszą konwertować między interfejsami SMA i FME bez ponownego zarabiania kabli. Ten adapter przykręca się bezpośrednio do gniazda SMA i zapewnia męski port FME, umożliwiając szybkie podłączenie anten lub kabli wyposażonych w FME. Złocony styk środkowy i niklowany korpus są odporne na utlenianie, więc wielokrotne cykle łączenia nie pogarszają jakości sygnału. Dzięki szerokiemu zakresowi temperatur od -40 °C do +85 °C może być stosowany w obudowach zewnętrznych lub instalacjach pojazdów, gdzie wahania termiczne są powszechne.

Pełna specyfikacja

• Typ adaptera: koncentryczny adapter RF, prosty, swobodnie wiszący
• Złącze A: SMA męskie (wtyk)
• Złącze B: FME męskie (wtyk)
• Impedancja: 50 Ω
• Zakres częstotliwości: DC do 3 GHz
• VSWR: ≤ 1,3 przy 3 GHz
• Napięcie wytrzymywane dielektryka: 1000 Veff
• Rezystancja izolacji: ≥ 5 GΩ
• Rezystancja styku środkowego: ≤ 3 mΩ
• Rezystancja styku zewnętrznego: ≤ 2 mΩ
• Materiał korpusu: mosiądz, niklowany
• Powłoka styku środkowego: złoto
• Materiał izolatora: PTFE
• Temperatura pracy: -40 °C do +85 °C

Uwaga końcowa

Dla inżynierów i instalatorów, którzy cenią integralność sygnału i niezawodność mechaniczną, Telegärtner J01703A0009 to kompaktowe, ale krytyczne ogniwo między ekosystemami SMA i FME. Jego precyzyjna konstrukcja i zweryfikowane parametry elektryczne czynią go godnym zaufania wyborem do profesjonalnych prac RF.
