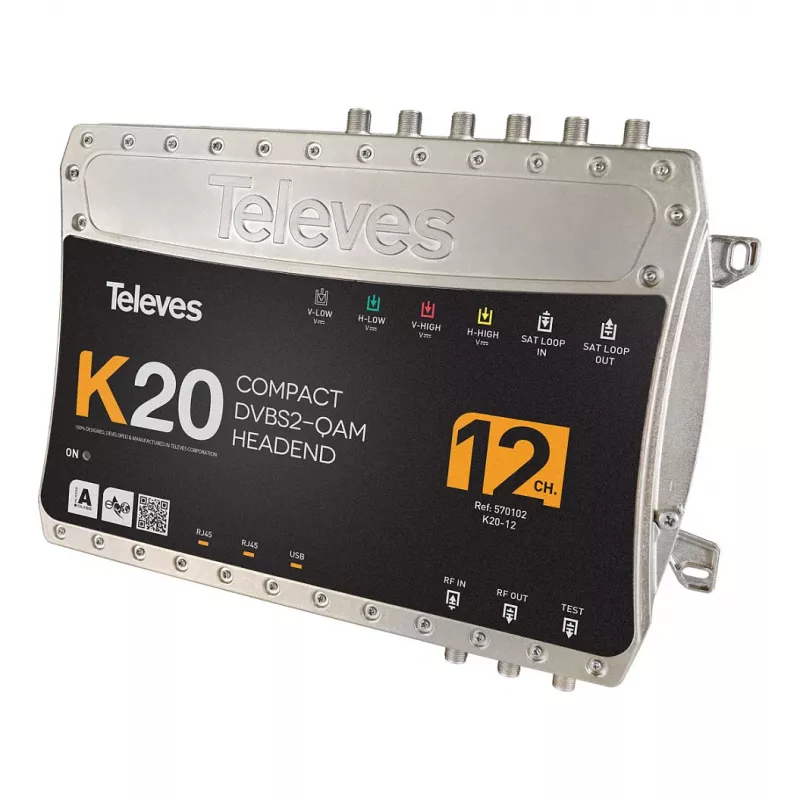

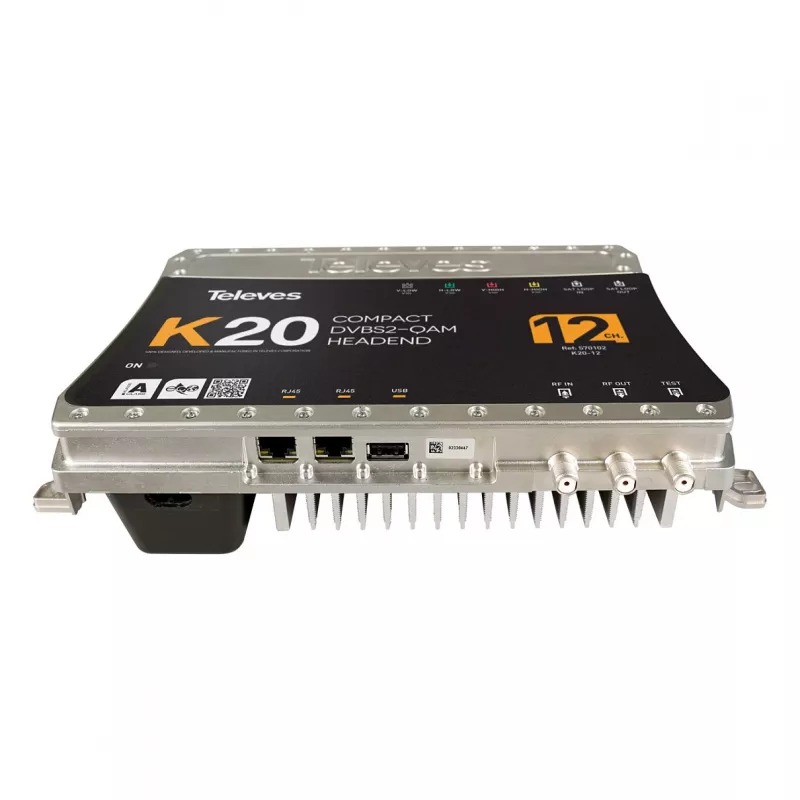

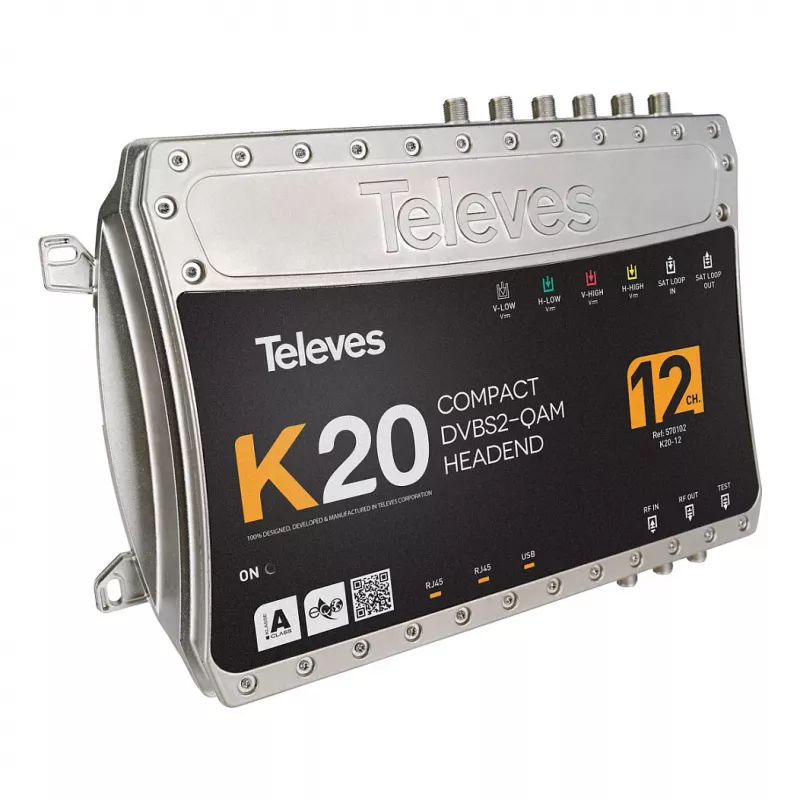

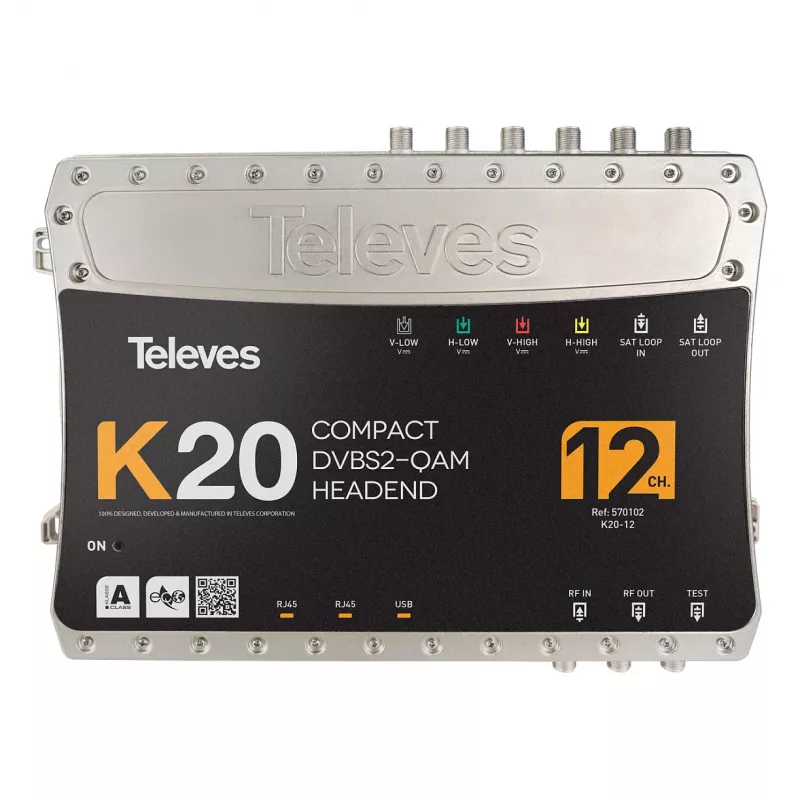

Televes K20-12 Compact Headend 12 Transponder DVB-S2 to QAM

Dostarczenie dwunastu transponderów satelitarnych DVB-S2 do sieci kablowej opartej na QAM zwykle wymaga szafy z drogim i energochłonnym sprzętem. Televes K20-12 Compact Headend łączy cały ten łańcuch w jedno urządzenie o wysokości 1U. Odbiera do 12 transponderów satelitarnych, przetwarza je i remoduluje na sygnał DVB-C (QAM) do dystrybucji za pomocą kabla koncentrycznego. To kompletne, profesjonalne rozwiązanie headendowe dla hoteli, szpitali, kampusów i innych budynków wielorodzinnych, które potrzebują dystrybucji telewizji satelitarnej bez instalowania osobnego odbiornika dla każdego telewizora.

Dla kogo jest przeznaczony

Ten headend jest stworzony dla integratorów systemów, instalatorów i zarządców nieruchomości, którzy muszą dystrybuować kanały satelitarne przez istniejącą infrastrukturę telewizji kablowej. Jest idealny do środowisk hotelarskich, budynków mieszkalnych, kompleksów biurowych i każdego obiektu, w którym wymagana jest centralna dystrybucja telewizji. K20-12 zastępuje potrzebę stosowania wielu konsumenckich odbiorników satelitarnych i upraszcza dystrybucję kanałów płatnych i naziemnych.

Główne cechy

• 12 tunerów satelitarnych DVB-S/S2 z zakresem częstotliwości 950-2150 MHz
• 12 modulatorów QAM (DVB-C) z wyjściem od 47 do 862 MHz
• Obsługa modulacji 16, 32, 64, 128 i 256 QAM
• 12 gniazd Common Interface (CI) dla modułów dostępu warunkowego (CAM) do deszyfrowania kanałów płatnych
• Filtrowanie i mapowanie PID oraz multipleksowanie usług dla efektywnego wykorzystania pasma
• Interfejsy zarządzania: Web UI, SNMP i USB dla łatwej konfiguracji i monitorowania
• Zasilanie LNB z 13V/18V, 22kHz i DiSEqC 1.0

Specyfikacje

• Typ sygnału wejściowego: DVB-S/S2
• Liczba tunerów DVB-S/S2: 12
• Zakres częstotliwości wejściowej (IF satelitarny): 950 - 2150 MHz
• Typ sygnału wyjściowego: DVB-C (QAM)
• Liczba modulatorów QAM: 12
• Zakres częstotliwości wyjściowej (QAM): 47 - 862 MHz
• Modulacja wyjściowa: 16, 32, 64, 128, 256 QAM
• Szybkość symbolowa wyjścia: 1 do 7 MSymboli/s
• Poziom wyjściowy: 90 dBµV (regulowany)
• MER (stosunek błędów modulacji): >40 dB
• Gniazda Common Interface (CI): 12
• Zasilanie LNB: 13V/18V, 22kHz, DiSEqC 1.0
• Interfejs zarządzania: Web UI, SNMP, USB
• Filtrowanie i mapowanie PID: Tak
• Multipleksowanie usług: Tak
• Zasilanie: 100-240 VAC, 50/60 Hz
• Pobór mocy: < 60 W
• Temperatura pracy: 0 do +45 °C

Porady

Aby zmaksymalizować wydajność K20-12, upewnij się, że antena satelitarna jest prawidłowo ustawiona, a LNB jest kompatybilny z poleceniami DiSEqC 1.0. Użyj interfejsu webowego do monitorowania jakości sygnału i regulacji poziomów wyjściowych, aby dopasować je do wymagań sieci dystrybucji kablowej. W przypadku kanałów płatnych zainstaluj odpowiednie moduły CAM w gniazdach CI i zweryfikuj, czy identyfikatory usług są poprawnie mapowane.
