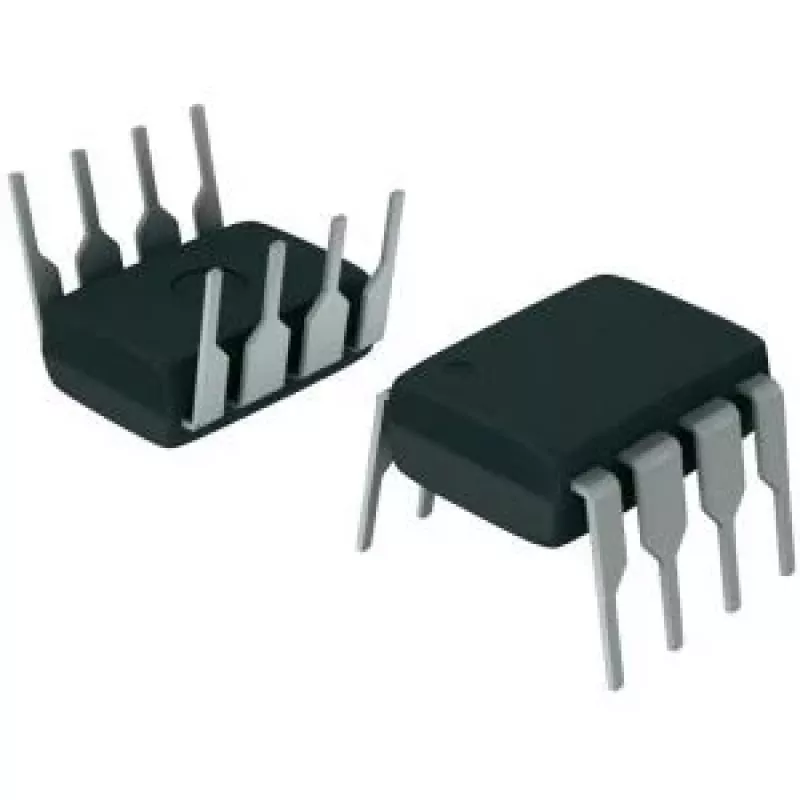

Texas Instruments INA111AP wzmacniacz operacyjny pomiarowy PDIP-8

Texas Instruments INA111AP w obudowie PDIP-8 to wzmacniacz operacyjny pomiarowy zaprojektowany do precyzyjnego wzmacniania sygnałów różnicowych. Ten liniowy układ scalony zapewnia niskie napięcie niezrównoważenia i niską dryftowość charakterystyczną dla rodziny INA111, co czyni go odpowiednim do niezawodnych pomiarów i kondycjonowania sygnałów w aplikacjach wymagających dokładnego wzmacniania małych napięć różnicowych. Kompaktowa obudowa PDIP-8 ułatwia montaż przewlekany na płytce PCB i prototypowanie, zapewniając przy tym funkcjonalność oczekiwaną od wzmacniacza pomiarowego. Zalety INA111AP oferuje niskie wejściowe napięcie niezrównoważenia i niską dryftowość temperaturową, zapewniając stabilne wzmocnienie w szerokim zakresie temperatur. Jego topologia wzmacniacza pomiarowego zapewnia wysoki współczynnik tłumienia sygnału wspólnego, co zmniejsza wpływ szumów i zakłóceń na pomiary różnicowe. Urządzenie obsługuje zasilanie pojedyncze lub symetryczne i umożliwia przewidywalne wzmocnienie przy konfiguracji z zewnętrznym rezystorem, co pozwala na elastyczną integrację w układach wejściowych pomiarowych i interfejsach czujników. Zastosowania Kondycjonowanie sygnałów czujników (tensometry, termopary, przetworniki mostkowe) Układy wejściowe akwizycji danych i stopnie sterujące ADC Instrumentacja medyczna i wzmacnianie sygnałów fizjologicznych Laboratoryjne układy pomiarowe i precyzyjny sprzęt testowy Kluczowe specyfikacje Architektura wzmacniacza pomiarowego dla różnicowych sygnałów wejściowych Niskie wejściowe napięcie niezrównoważenia i niski dryft temperaturowy Wysoki współczynnik tłumienia sygnału wspólnego w celu minimalizacji zakłóceń Wzmocnienie ustawiane za pomocą zewnętrznego rezystora dla elastycznego wzmacniania Obudowa PDIP-8 do montażu przewlekanego, ułatwiająca prototypowanie i montaż na PCB Obsługa zasilania pojedynczego lub symetrycznego w zależności od konstrukcji układu Sposób użycia Zamontuj INA111AP w gnieździe PDIP-8 lub przylutuj do płytki PCB z otworami, przestrzegając standardowych środków ostrożności dotyczących obsługi i ochrony antystatycznej. Skonfiguruj wzmacniacz, wybierając odpowiedni zewnętrzny rezystor między wskazanymi wyprowadzeniami, aby ustawić wymagane wzmocnienie zgodnie z równaniem wzmocnienia producenta. Zapewnij odpowiednie napięcia zasilania (pojedyncze lub symetryczne) i kondensatory odsprzęgające w pobliżu pinów zasilania, aby zapewnić stabilną pracę. Starannie prowadź ścieżki wejściowe i, jeśli to możliwe, stosuj prowadzenie różnicowe lub ekranowanie, aby zminimalizować zakłócenia i błędy niezrównoważenia. Zalecenia Aby uzyskać optymalną dokładność pomiaru, używaj niskoszumnych zewnętrznych rezystorów do ustawiania wzmocnienia, umieszczaj kondensatory obejściowe blisko pinów zasilania i zachowuj krótkie, symetryczne ścieżki wejściowe. Sprawdź limity napięcia wspólnego i zapas dla wybranej konfiguracji zasilania, aby uniknąć nasycenia wyjścia podczas wzmacniania małych sygnałów różnicowych.
