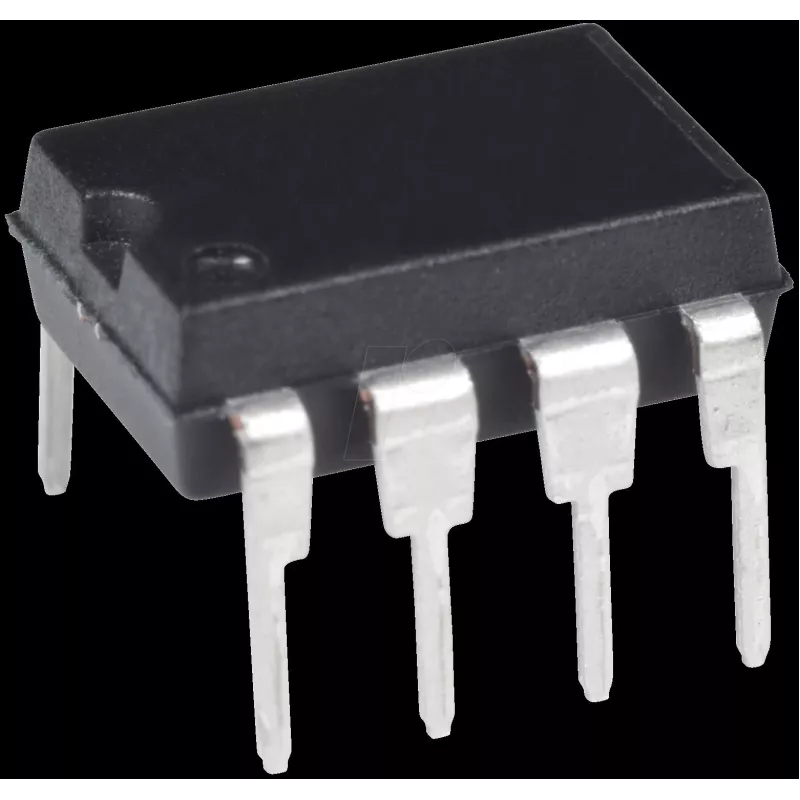

Wzmacniacz operacyjny Texas Instruments OPA134PA — jednokanałowy, pasmo przenoszenia 8 MHz, THD 0,00008%

Texas Instruments OPA134PA jest jednokanałowym wzmacniaczem operacyjnym o paśmie przenoszenia 8 MHz i wyjątkowo niskim całkowitym zniekształceniu harmonicznym (THD 0,00008%). Zaprojektowany dla wysokiej jakości dźwięku i precyzyjnego kondycjonowania sygnałów analogowych, ten wzmacniacz operacyjny z wejściem FET oferuje szeroki zakres napięcia wyjściowego i silną wydajność prądową, pozostając stabilnym przy wzmocnieniu jednostkowym. Urządzenie nadaje się do aplikacji montowanych na płytkach drukowanych, gdzie wymagane są kompaktowe wymiary obudowy i niezawodne zachowanie prądu stałego.

Zalety

OPA134PA łączy ultra-niskie zniekształcenia i niski poziom szumów z prawdziwym stopniem wejściowym FET, który utrzymuje niski prąd polaryzacji wejścia i doskonałe tłumienie sygnału wspólnego. Wzmacniacz zapewnia wysokie wzmocnienie w pętli otwartej i szeroki zakres napięcia zasilania, umożliwiając pracę od ±2,5 V do ±18 V, oraz zapewnia stabilne zachowanie dynamiczne przy różnych obciążeniach, w tym obciążeniach pojemnościowych. Szeroki zakres napięcia wyjściowego do około 1 V od szyn zasilających zwiększa zapas dynamiki dla układów audio i zadań precyzyjnego kondycjonowania.

Zastosowanie

• Wysokiej jakości przedwzmacniacze audio i sterowniki słuchawkowe
• Filtry aktywne i korektory
• Precyzyjne pomiary i kondycjonowanie sygnałów czujników
• Niskoszumowe układy pomiarowe i stopnie buforowe
• Projekty PCB o ograniczonej przestrzeni wymagające 8-pinowej obudowy do montażu powierzchniowego

Kluczowe specyfikacje

• Topologia: Jednokanałowy wzmacniacz operacyjny z prawdziwym stopniem wejściowym FET
• Pasmo przenoszenia: 8 MHz (małosygnałowe)
• Całkowite zniekształcenie harmoniczne (THD): 0,00008%
• Gęstość szumu: 8 nV/√Hz
• Prąd polaryzacji wejścia: typowo w zakresie pikoamperów (wejście FET)
• Szybkość narastania: 20 V/µs
• Wzmocnienie w pętli otwartej: wysokie (ok. 120 dB przy obciążeniu 600 Ω, typowo)
• Zakres napięcia wyjściowego: do ~1 V od szyn zasilających (zwiększony zapas dynamiki)
• Zakres napięcia zasilania: ±2,5 V do ±18 V
• Zakres temperatury pracy: określony dla –40°C do 85°C

Sposób użycia

Używaj OPA134PA w standardowych topologiach pojedynczego wzmacniacza operacyjnego, takich jak wzmacniacze nieodwracające lub odwracające, stopnie filtrów aktywnych, bufory i układy przedwzmacniaczy. Zapewnij odpowiednie napięcia zasilania w określonym zakresie ±2,5 V do ±18 V i zachowaj prawidłowe odsprzęganie blisko pinów zasilania, aby zminimalizować szumy zasilania. W aplikacjach audio i precyzyjnych skonfiguruj sieci sprzężenia zwrotnego i wejściowe, aby osiągnąć pożądane wzmocnienie, utrzymując urządzenie w liniowym zakresie napięcia wyjściowego. Wzmacniacz jest stabilny przy wzmocnieniu jednostkowym, więc może być używany jako bufor bez dodatkowej kompensacji. Praktyki uziemienia i rozmieszczenia ścieżek, które minimalizują pojemność wejściową i utrzymują krótkie ścieżki wejściowe, poprawiają szumy i stabilność.

Zalecenia

Dla najlepszej wierności dźwięku i niskich zniekształceń używaj ciasnych, niskoszumowych elementów pasywnych do sieci sprzężenia zwrotnego, umieszczaj kondensatory odsprzęgające blisko pinów zasilania i unikaj bezpośredniego sterowania dużymi obciążeniami pojemnościowymi bez małego rezystora szeregowego na wyjściu. Podczas projektowania PCB utrzymuj krótkie ścieżki wejściowe i zapewnij solidną płaszczyznę uziemienia, aby zachować niskoszumowe właściwości OPA134PA.
