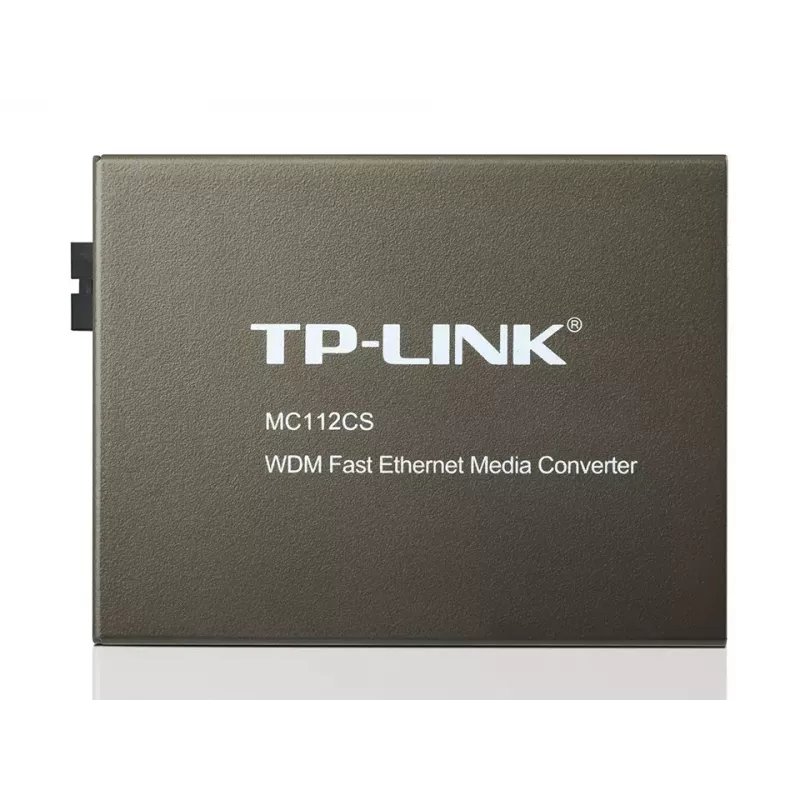

TP-Link MC112CS sieciowy konwerter mediów 100 Mbit/s Jednomodowy Czarny

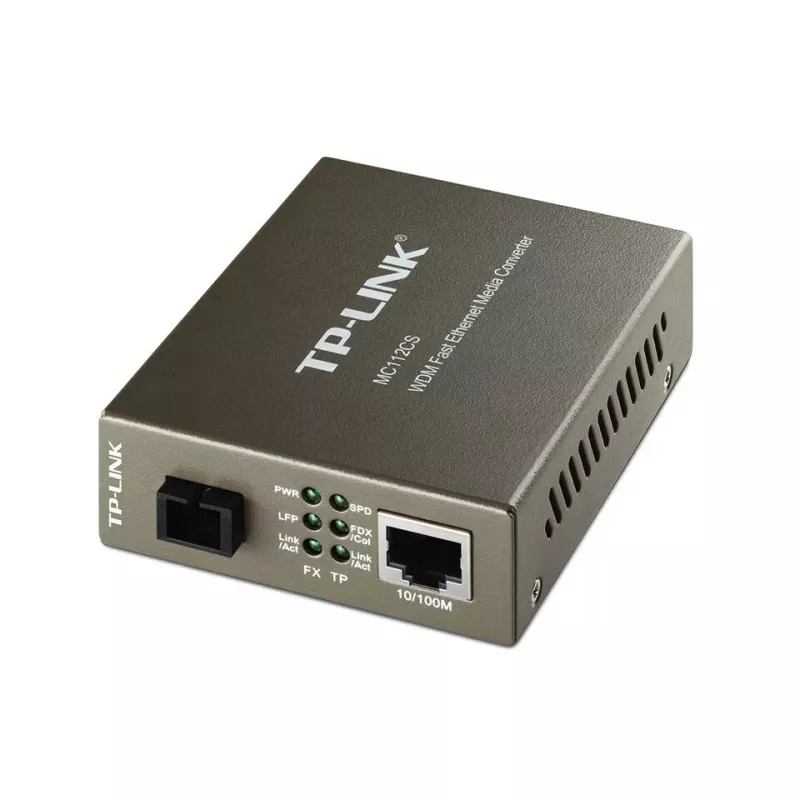

TP-Link MC112CS to konwerter mediów WDM, który przekształca światłowód jednomodowy 100BASE-FX na miedziany Ethernet 100BASE-TX lub odwrotnie, wykorzystując pojedyncze złącze SC. Zgodny ze standardami IEEE 802.3u, urządzenie działa z pełną prędkością łącza i obsługuje pracę lasera długofalowego (LX): nadaje na długości fali 1310 nm, a odbiera na 1550 nm. Dzięki technologii WDM, MC112CS wymaga tylko jednego włókna światłowodu do dwukierunkowej transmisji danych i obsługuje łącza światłowodowe jednomodowe o długości do 20 km. Kompaktowe, samodzielne urządzenie posiada diody statusu i nie wymaga obudowy modułowej.

Zalety

MC112CS obniża koszty okablowania dzięki transmisji jednodrutowej WDM, zapewnia automatyczne MDI/MDI-X i autonegocjację na porcie TX (RJ-45) oraz realizuje zgodną z IEEE konwersję 10/100Base-TX na 100Base-FX. Złącze światłowodowe SC i obsługa dużych odległości (do 20 000 m) sprawiają, że nadaje się do łączy sieciowych dalekiego zasięgu przy niskim poborze mocy.

Zastosowanie

• Wydłużanie sieci Ethernet przez łącza światłowodowe jednomodowe do 20 km
• Podłączanie miedzianego sprzętu Ethernet do szkieletu światłowodowego
• Łącza punkt-punkt, gdzie preferowane jest okablowanie jednodrutowe WDM
• Małe instalacje wymagające samodzielnego konwertera mediów

Kluczowe dane techniczne

• Model: TP-Link MC112CS (MPN: MC112CS)
• Standardy: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Typ światłowodu: Jednomodowy (złącze SC)
• Długości fal: Nadawanie 1310 nm / Odbiór 1550 nm (WDM)
• Maks. odległość światłowodu: 20 000 m (20 km)
• Port Ethernet: 1 × RJ-45 (Auto MDI/MDI-X, autonegocjacja)
• Przepływność: Obsługuje Ethernet 10/100 Mbps (karta katalogowa urządzenia podaje możliwość do 1000 Mbit/s)
• Pobór mocy: maks. 2,41 W
• Certyfikaty: FCC, CE
• Kolor: Czarny

Sposób użycia

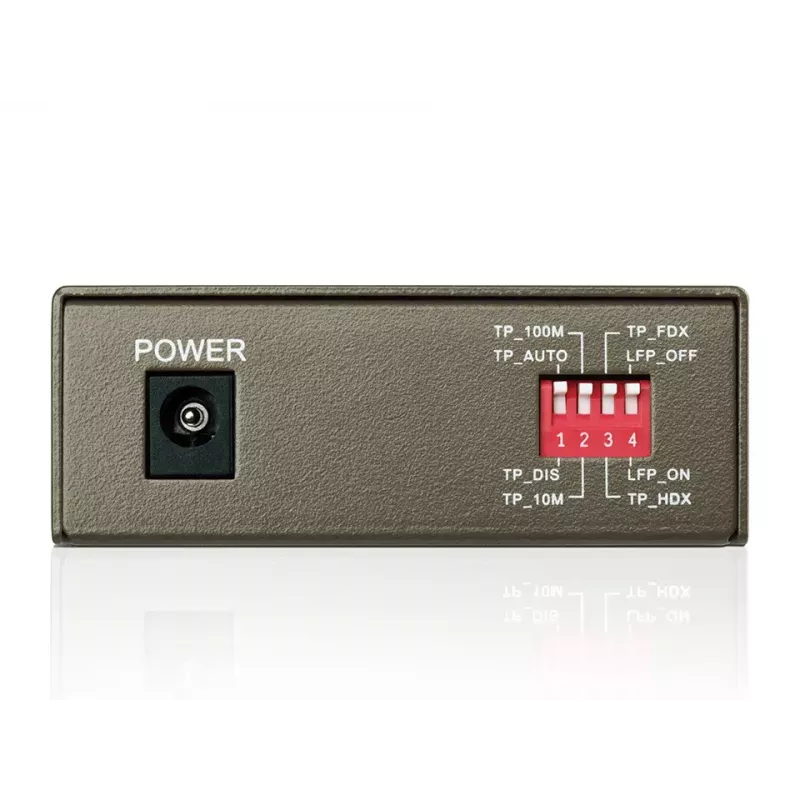

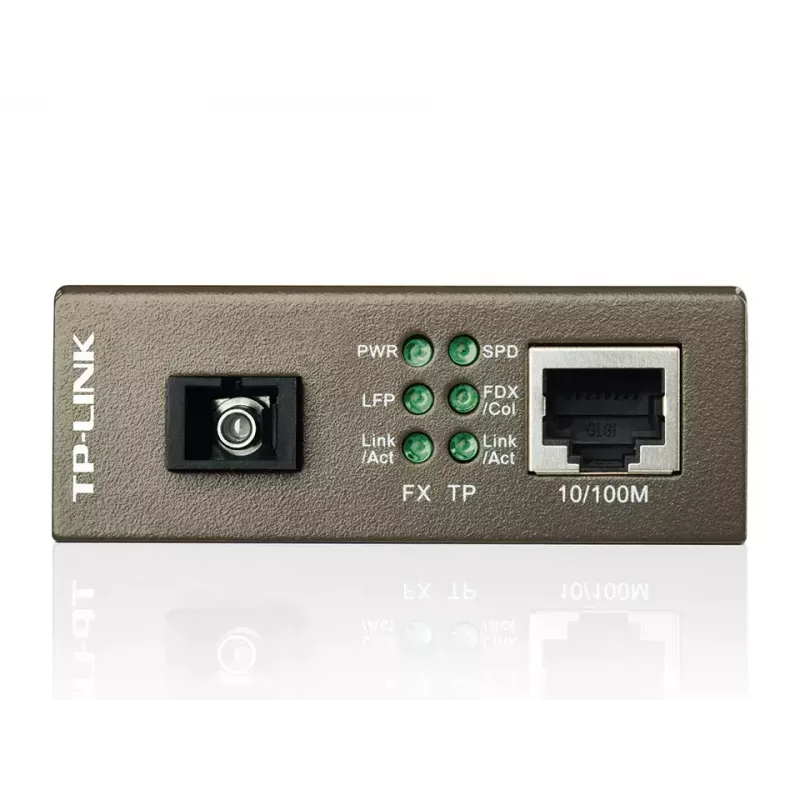

Zainstaluj MC112CS w pobliżu urządzenia, które ma być podłączone, i zasil go za pomocą dołączonego zasilacza. Podłącz miedziane urządzenie Ethernet do portu RJ-45; konwerter automatycznie wykryje MDI/MDI-X i wynegocjuje prędkość oraz duplex na tym porcie. Użyj kabla światłowodowego jednomodowego ze złączami SC i upewnij się, że urządzenie na drugim końcu jest skonfigurowane na komplementarne długości fal WDM (powinny nadawać na 1550 nm i odbierać na 1310 nm). Zweryfikuj łącze i aktywność za pomocą diod na panelu przednim i potwierdź prawidłowe działanie na obu końcach łącza światłodowego.

Zalecenia

Używaj certyfikowanego światłowodu jednomodowego SC i sprawdź, czy zdalny konwerter mediów lub transceiver obsługuje komplementarne długości fal WDM (nadawanie 1550 nm / odbiór 1310 nm), aby zapewnić prawidłową pracę dwukierunkową. W przypadku odległości bliskich 20 km sprawdź tłumienność światłowodu i jakość złączy; rozważ przetestowanie wydajności łącza po instalacji.
