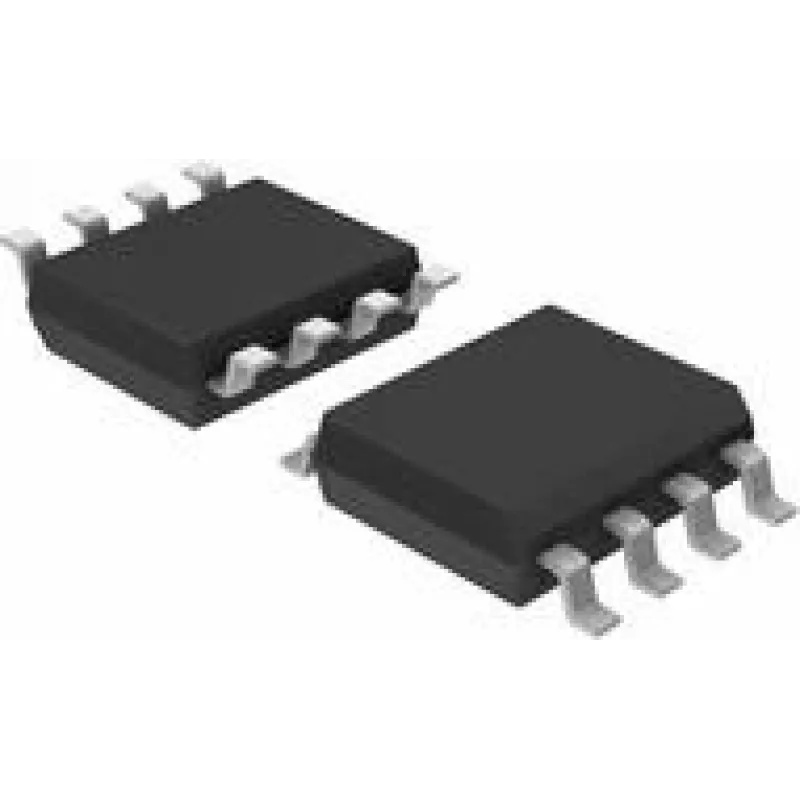

transceiver CAN Texas Instruments SN65HVD234DR, 1 Tx/1 Rx, obudowa SOIC-8

Texas Instruments SN65HVD234 to transceiver magistrali CAN w obudowie SOIC-8, zapewniający jeden kanał nadawczy i jeden odbiorczy. Realizuje on interfejs warstwy fizycznej między kontrolerem CAN a magistralą, wspierając standardową sygnalizację CAN do dwukierunkowego przesyłu danych. Układ zaprojektowano z myślą o niezawodnej komunikacji w systemach wykorzystujących protokoły sieci kontrolerów (Controller Area sieciowy) i jest odpowiedni do środowisk takich jak sieci samochodowe, systemy sterowania przemysłowego oraz platformy wbudowane wymagające kompaktowej obudowy SOIC-8.

Zalety

transceiver oferuje kompaktową obudowę SOIC-8 oraz konfigurację kanałów 1 Tx / 1 Rx, co upraszcza rozmieszczenie na płytce i integrację z mikrokontrolerami oraz kontrolerami CAN. Zapewnia interfejs elektryczny niezbędny do różnicowej sygnalizacji CAN i jest zaprojektowany do pracy w ramach typowych wymagań napięciowych i czasowych sieci CAN. Zgodność komponentu ze standardowymi specyfikacjami warstwy fizycznej CAN gwarantuje przewidywalne zachowanie przy współpracy z kompatybilnymi kontrolerami i topologiami magistrali.

Zastosowanie

• Samochodowe sieci nadwozia i sterowania nadwoziem
• Automatyka przemysłowa i sterowanie maszynami
• Systemy wbudowane i węzły CAN oparte na mikrokontrolerach
• Prototypowanie i produkcja małoseryjna urządzeń CAN

Kluczowe specyfikacje

• Interfejs: transceiver warstwy fizycznej Controller Area sieciowy (CAN)
• Kanały: 1 nadawczy (Tx) i 1 odbiorczy (Rx)
• Obudowa: Obudowa do montażu powierzchniowego SOIC-8
• Typ sygnału: Różnicowa sygnalizacja magistrali CAN (CAN_H / CAN_L)
• Szybkość transmisji: Odpowiednia dla standardowych szybkości CAN (zależy od projektu sieci i długości magistrali)
• Środowisko pracy: Zaprojektowany do zastosowań motoryzacyjnych i przemysłowych wymagających niezawodnej łączności magistrali

Sposób użycia

Umieść transceiver SOIC-8 na płytce drukowanej zgodnie z zalecanymi praktykami projektowania dla transceiverów CAN, prowadząc ścieżki CAN_H i CAN_L parami i umieszczając rezystory terminujące na końcach magistrali. Podłącz wejście Tx do pinu nadawczego kontrolera CAN, a wyjście Rx do pinu odbiorczego kontrolera, postępując zgodnie z wytycznymi producenta kontrolera dotyczącymi interfejsu. Zapewnij prawidłowe napięcie zasilania i połączenia masy oraz umieść zalecane kondensatory odsprzęgające blisko pinów zasilania układu. Zadbaj o właściwą terminację magistrali i uwzględnij kwestie napięcia wspólnego podczas integracji z istniejącą siecią CAN.

Zalecenia

Postępuj zgodnie z zasadami projektowania obwodów drukowanych dla motoryzacji i przemysłu w celu zachowania integralności sygnału: umieszczaj rezystory terminujące blisko końców magistrali, zachowuj jednakową długość ścieżek różnicowych oraz dodaj zalecane zabezpieczenia ESD i kondensatory odsprzęgające. Zweryfikuj działanie sieci przy docelowych szybkościach transmisji i długościach magistrali podczas testowania systemu.
