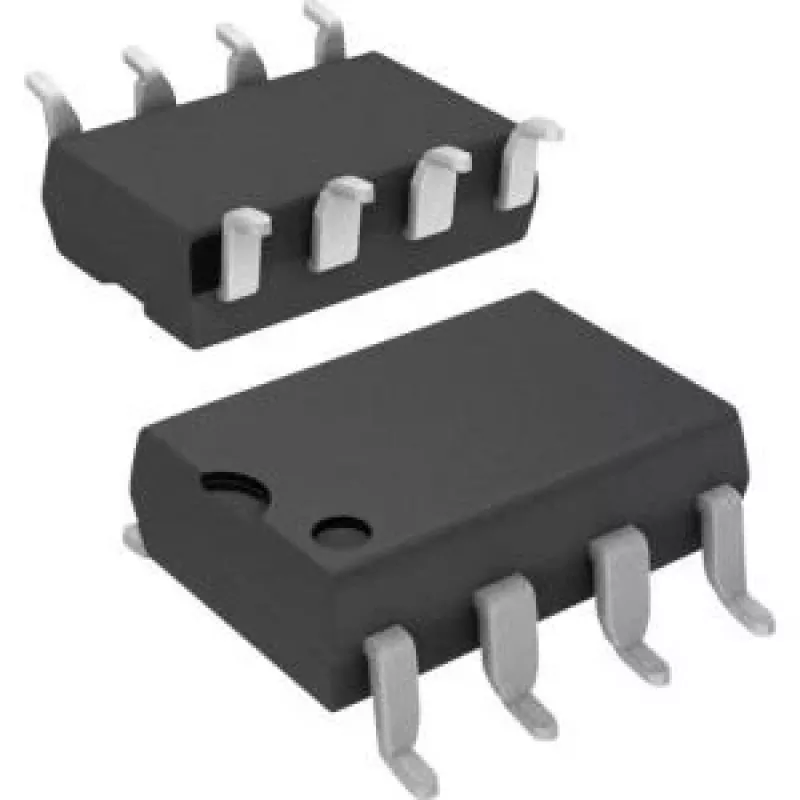

transceiver ISO1050DUBR układ interfejsu Texas Instruments, CAN 1/1, obudowa SOP-8

Texas Instruments ISO1050DUBR to układ nadawczo-odbiorczy interfejsu zaprojektowany do zapewnienia łączności warstwy fizycznej CAN między kontrolerem a magistralą CAN. W obudowie SOP-8 układ realizuje pojedynczy kanał nadawania i odbioru (CAN 1/1) oraz oferuje niezbędne funkcje translacji sygnałów i ochrony do integracji na poziomie płytki w systemach sterowania motoryzacyjnego i przemysłowego. Jest przeznaczony do zastosowań wymagających niezawodnej sygnalizacji różnicowej i standardowej komunikacji magistrali CAN w warstwie fizycznej.

Zalety

ISO1050DUBR integruje jednokanałowy transceiver CAN ze standardowymi interfejsami fizycznymi w kompaktowej obudowie SOP-8, upraszczając rozmieszczenie na PCB i umożliwiając prostą wymianę lub modernizację obwodów wejściowych CAN. Układ obsługuje różnicową sygnalizację CAN i zapewnia oczekiwane właściwości elektryczne dla bezpiecznej i stabilnej wymiany danych między mikrokontrolerem a magistralą. Jego jednokanałowa konstrukcja zmniejsza liczbę komponentów, gdy wymagany jest tylko jeden węzeł CAN, pomagając zoptymalizować przestrzeń na płytce i złożoność listy materiałowej.

Kluczowe specyfikacje

• Topologia: pojedynczy kanał nadawania i odbioru CAN (1 TX / 1 RX)
• Obudowa: obudowa do montażu powierzchniowego SOP-8
• Funkcja: transceiver CAN warstwy fizycznej do różnicowej komunikacji magistralowej
• Środowisko zastosowania: sieci CAN w motoryzacji i przemyśle
• Integracja na płytce: odpowiedni do roli transceivera montowanego na PCB między kontrolerem a magistralą CAN

Sposób użycia

Zintegruj transceiver SOP-8 na płytce PCB z odpowiednimi elementami terminacji i filtrowania magistrali CAN, zgodnie z wymaganiami sieci docelowej. Podłącz styki TX i RX do kontrolera CAN lub peryferii CAN mikrokontrolera zgodnie z arkuszem danych układu i poprowadź sygnały CAN_H i CAN_L do magistrali zgodnie z zalecanymi praktykami rozmieszczenia. Zapewnij odsprzęganie zasilania oraz implementację wszelkich wymaganych zabezpieczeń lub filtrowania zakłóceń wspólnych, aby osiągnąć docelową kompatybilność elektromagnetyczną i niezawodność systemu.
