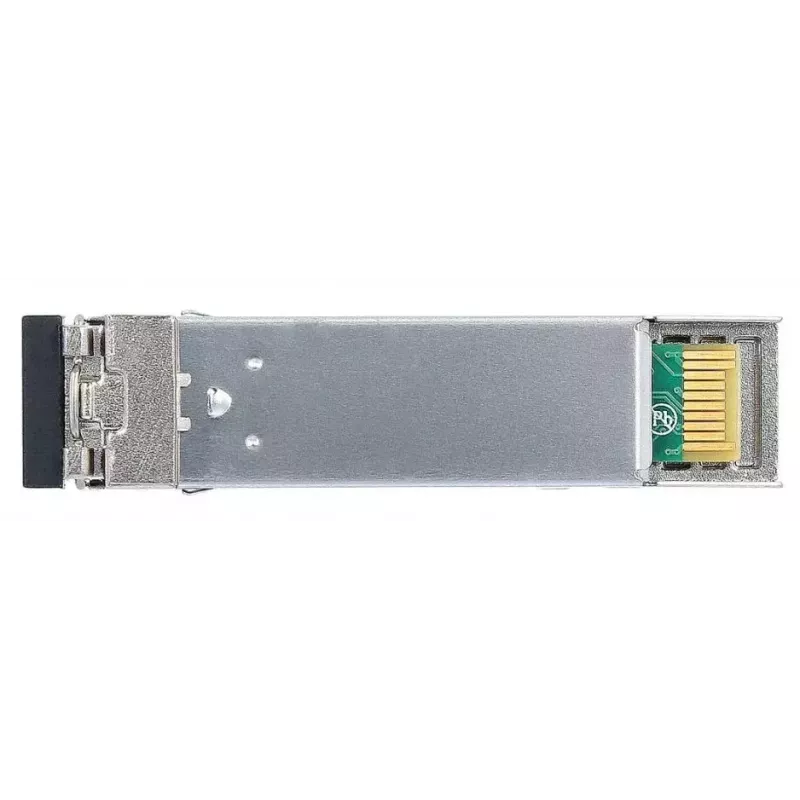

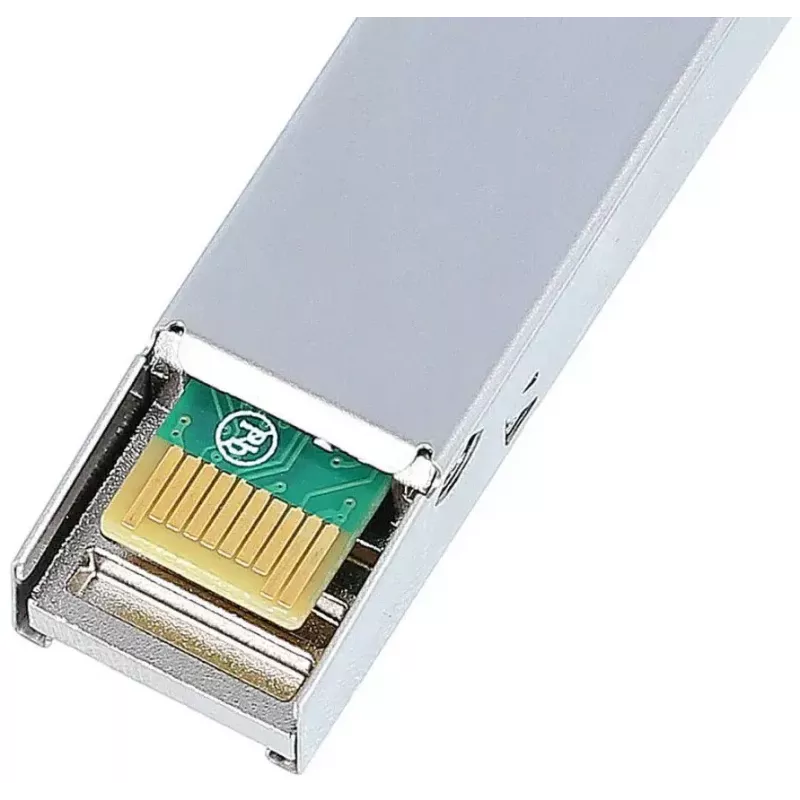

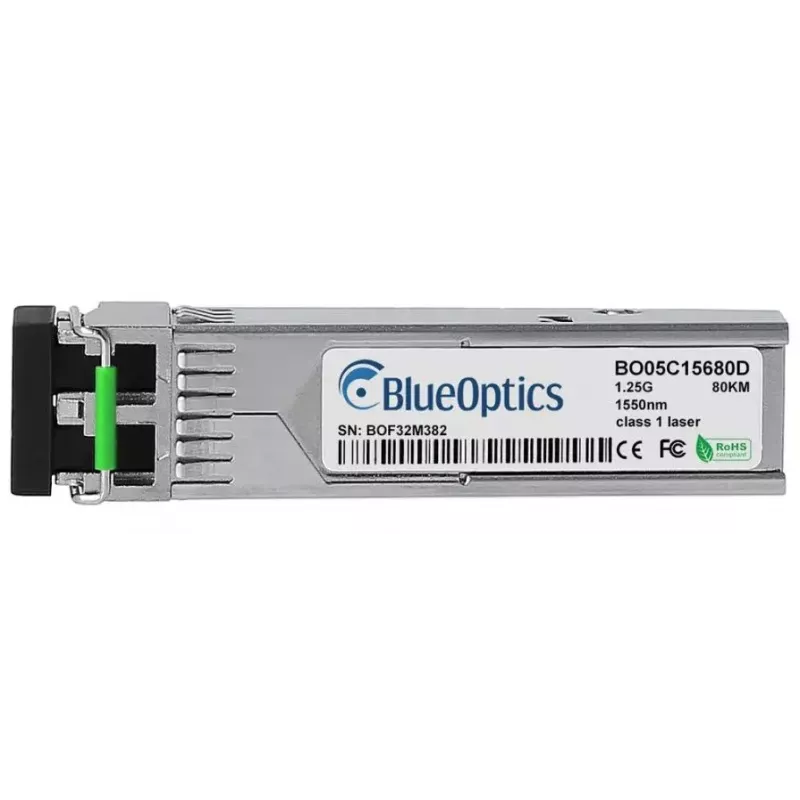

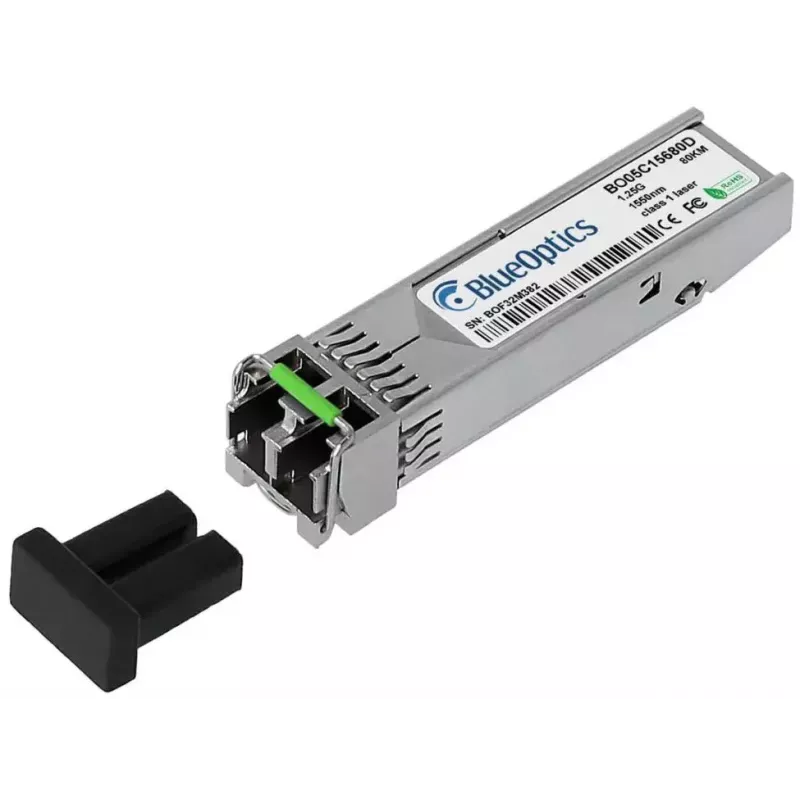

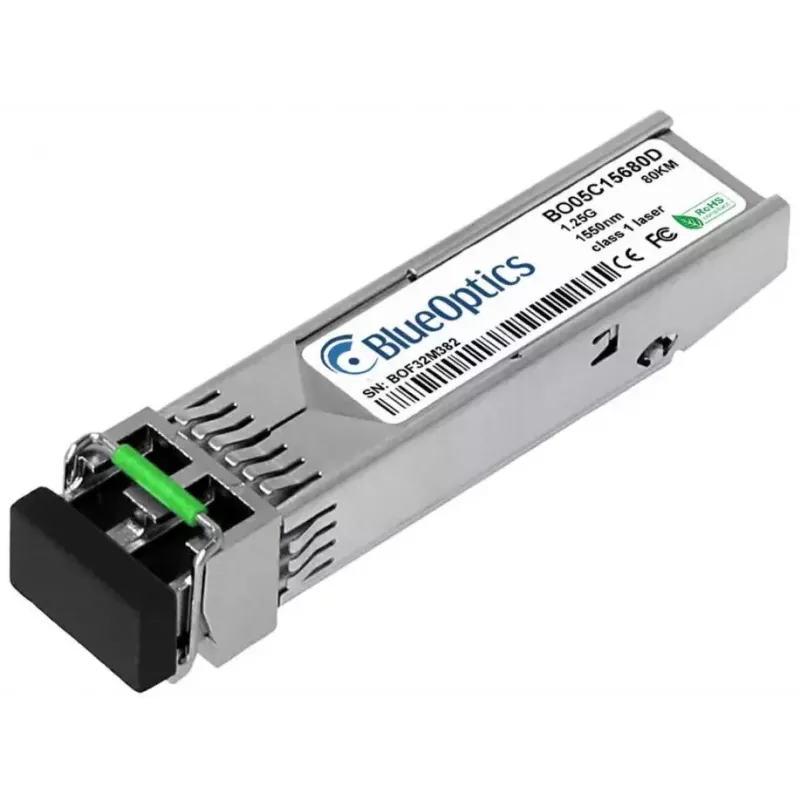

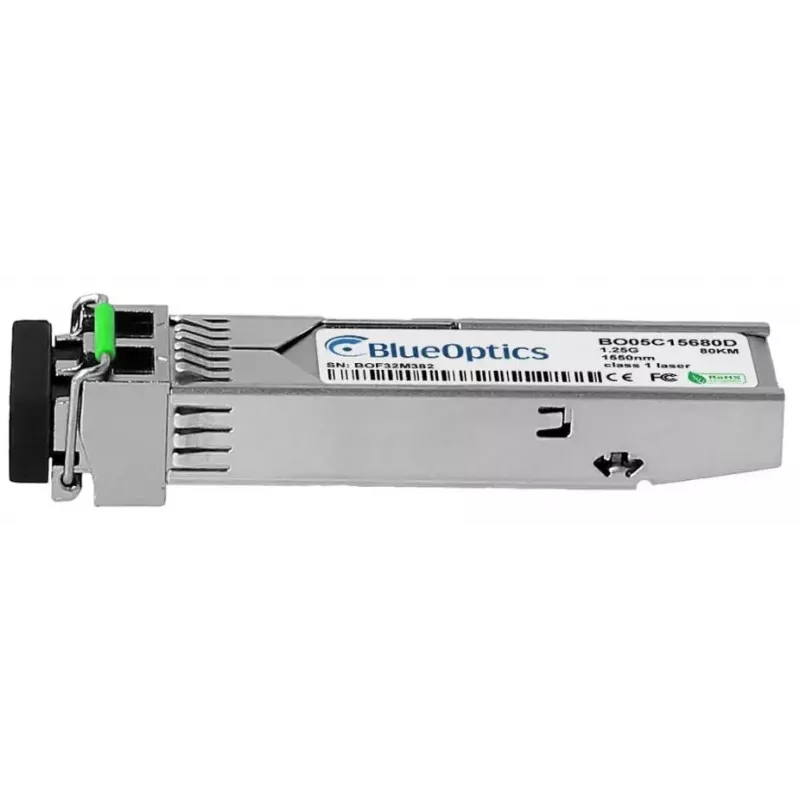

transceiver światłowodowy SFP BlueOptics 430-4536-BO 80000 m Aluminium

BlueOptics 430-4536-BO to transceiver światłowodowy SFP zaprojektowany do łączy jednomodowych dalekiego zasięgu do 80 000 metrów. Realizuje standard 1000BASE-ZX z długościami fal nadawania i odbioru 1550 nm i wykorzystuje złącze duplex LC. Moduł zamknięty jest w aluminiowej obudowie, waży około 20 g i jest zgodny z konwencjami formatu MSA (Multi-Source Agreement) dla modułów SFP. Obsługuje prędkości transmisji do 1,25 Gbit/s i nadaje się do użytku w kompatybilnym sprzęcie sieciowym akceptującym standardowe transceivery optyczne SFP 1000BASE-ZX.

Zalety

Aluminiowa obudowa zapewnia wytrzymałość mechaniczną i pasywne odprowadzanie ciepła przy jednoczesnym zachowaniu niskiej wagi modułu. Zgodność z interfejsami mechanicznymi i elektrycznymi MSA gwarantuje szeroką kompatybilność sprzętową. Konstrukcja jednomodowa 1550 nm umożliwia łącza optyczne dalekiego zasięgu bez zakłóceń elektromagnetycznych, a złącze duplex LC obsługuje jednoczesne kanały nadawania i odbioru. Do budowy modułu wykorzystano komponenty wybrane pod kątem niezawodnej wydajności optycznej w sieciach Ethernet i podobnych zastosowaniach o wysokiej prędkości.

Zastosowanie

• Łącza Ethernet jednomodowe dalekiego zasięgu (1000BASE-ZX)
• Połączenia szkieletowe między przełącznikami lub przełącznik-router
• Połączenia światłowodowe w sieciach kampusowych, metropolitalnych lub punkt-punkt wymagające zasięgu do 80 km
• Integracja ze sprzętem sieciowym akceptującym standardowe transceivery SFP ze złączami duplex LC

Kluczowe specyfikacje

• Format: SFP (zgodny z MSA)
• Przepływność: do 1,25 Gbit/s (1000BASE)
• Długość fali: 1550 nm (nadawanie/odbiór)
• Maksymalny zasięg: do 80 000 m (80 km) po włóknie jednomodowym

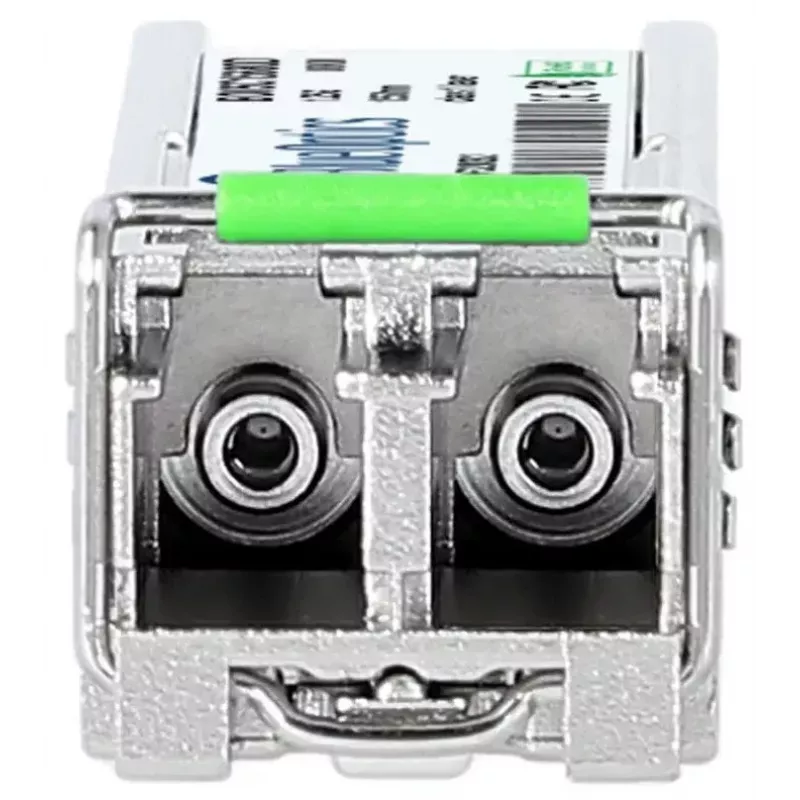

• Typ złącza: duplex LC
• Materiał obudowy: aluminium
• Waga: ok. 0,02 kg

Sposób użycia

Włóż transceiver SFP BlueOptics do gniazda SFP w kompatybilnym sprzęcie sieciowym, aż się zatrzaśnie. Podłącz jednomodowe kable krosowe duplex LC do portów LC transceivera, zapewniając prawidłowe parowanie nadajnika z odbiornikiem. Skonfiguruj urządzenie hosta do pracy 1000BASE-ZX, jeśli jest to wymagane przez platformę. Sprawdź wskaźniki stanu łącza na sprzęcie i przeprowadź test łącza, aby potwierdzić prawidłowe poziomy mocy optycznej i łączność przed wdrożeniem łącza do produkcji.

Zalecenia

Używaj włókien jednomodowych i kabli krosowych duplex LC przystosowanych do łączy dalekiego zasięgu oraz postępuj zgodnie z wytycznymi dostawcy sprzętu hosta dotyczącymi obsługiwanych modułów transceiverów. Jeśli wymagane jest monitorowanie za pomocą diagnostyki cyfrowej (DDM/DOM), upewnij się, że zainstalowany sprzęt i oprogramowanie układowe udostępniają te funkcje. Trzymaj moduł za obudowę, chroń czoła złączy przed zanieczyszczeniem i przestrzegaj standardowych środków ostrożności ESD podczas instalacji, aby zachować wydajność i niezawodność.
