TRIAX OTX1310KIT Transmiter optyczny OTX 1310 z szerokopasmowym LNB TWB 40 307785

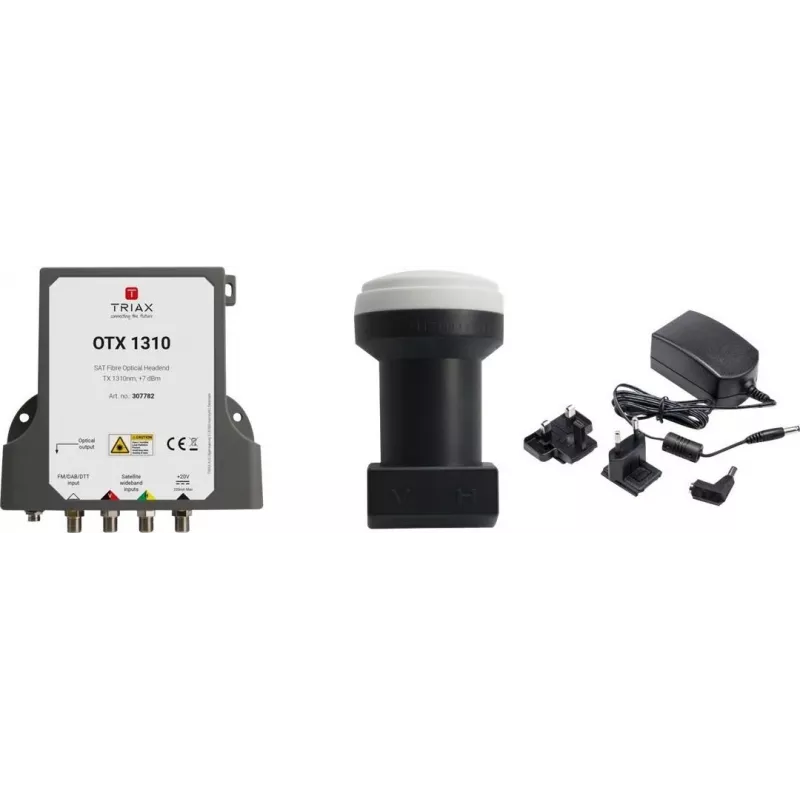

Dystrybucja sygnałów telewizji satelitarnej na duże odległości w dużych budynkach mieszkalnych lub komercyjnych często wiąże się z utratą sygnału i nieporęcznym okablowaniem koncentrycznym. TRIAX OTX1310KIT rozwiązuje ten problem, konwertując sygnały RF z satelity na sygnał optyczny do transmisji lekkim, niskostratnym kablem światłowodowym. Zestaw zawiera transmiter optyczny OTX 1310, szerokopasmowy LNB TWB 40 oraz zasilacz 20V DC, zapewniając wszystko, co potrzebne do uruchomienia światłowodowego systemu dystrybucji satelitarnej.

Dla kogo jest przeznaczony

Ten zestaw jest idealny dla instalatorów i integratorów systemów pracujących w budynkach wielomieszkaniowych (MDU), hotelach, szpitalach lub projektach FTTH (światłowód do domu), gdzie sygnały satelitarne muszą być dystrybuowane do wielu gniazd bez degradacji. Jest odpowiedni dla profesjonalistów potrzebujących niezawodnego, wysokowydajnego łącza optycznego do dystrybucji telewizji satelitarnej.

Główne cechy

• Kompletny zestaw: transmiter optyczny, szerokopasmowy LNB i zasilacz
• Szerokopasmowy LNB obejmuje 10,7–12,75 GHz z dwoma wyjściami (polaryzacja pionowa i pozioma)
• Transmiter optyczny ze złączem SC/APC i długością fali 1310 nm
• Wysoka moc wyjściowa optyczna +7 dBm obsługuje do 32-krotnego podziału
• Odległość transmisji do 10 km przez światłowód jednomodowy
• Niski współczynnik szumów 0,1 dB dla doskonałej jakości sygnału
• Szeroki zakres temperatur pracy: -20°C do +50°C

Specyfikacje

• Częstotliwość wejściowa LNB: 10,7–12,75 GHz
• Częstotliwość wyjściowa LNB (IF): 290–2340 MHz
• Oscylator lokalny LNB: 10,4 GHz
• Współczynnik szumów LNB: 0,1 dB (typowy)
• Wyjścia LNB: 2 (szerokopasmowe pionowe, szerokopasmowe poziome)
• Wejścia RF transmitera: 2 (typu F)
• Długość fali wyjściowej optycznej: 1310 nm
• Moc wyjściowa optyczna: +7 dBm (typowa)
• Złącze optyczne: SC/APC
• Zasilacz: 20V DC (w zestawie)
• Maks. podział optyczny: do 32
• Maks. odległość transmisji: do 10 km
• Temperatura pracy: -20°C do +50°C
• Zastosowanie: dystrybucja sygnału satelitarnego przez kabel światłowodowy

Wskazówki

Aby uzyskać optymalną wydajność, używaj światłowodu jednomodowego ze złączami o niskich stratach wtrąceniowych. Planując sieć dystrybucyjną, uwzględnij straty rozdzielaczy optycznych: każdy podział 1:2 zmniejsza moc o około 3 dB. Upewnij się, że zasilacz jest podłączony przed transmiterem, aby uniknąć uszkodzenia. Szerokopasmowy LNB należy zamontować z wyraźną linią widzenia satelity, a przewód światłowodowy powinien być chroniony przed ostrymi zagięciami.
