Triton 19 cali szafa wisząca 18U/500 ze zdejmowanymi bokami

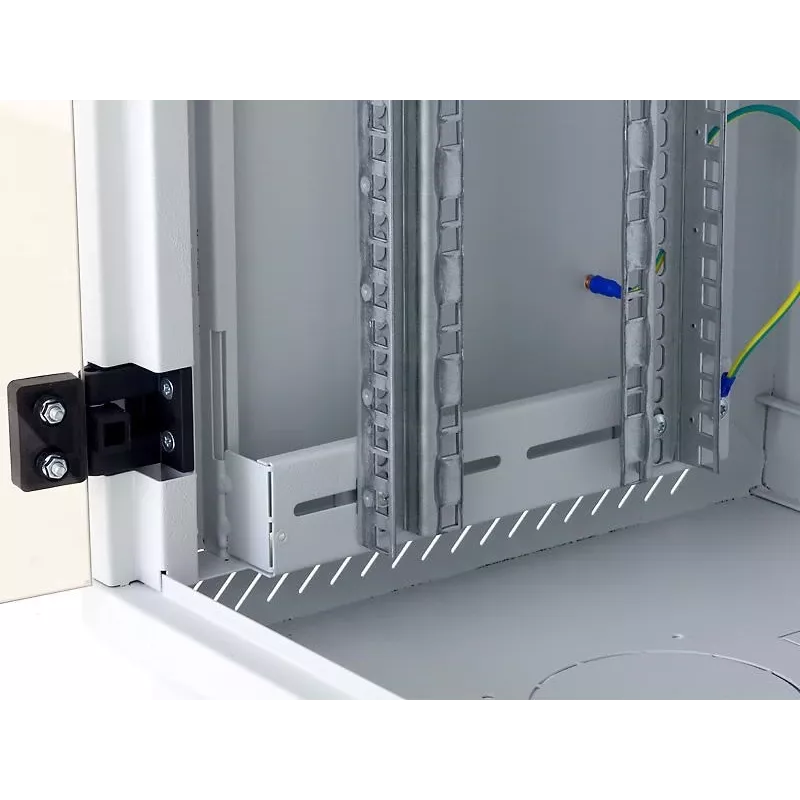

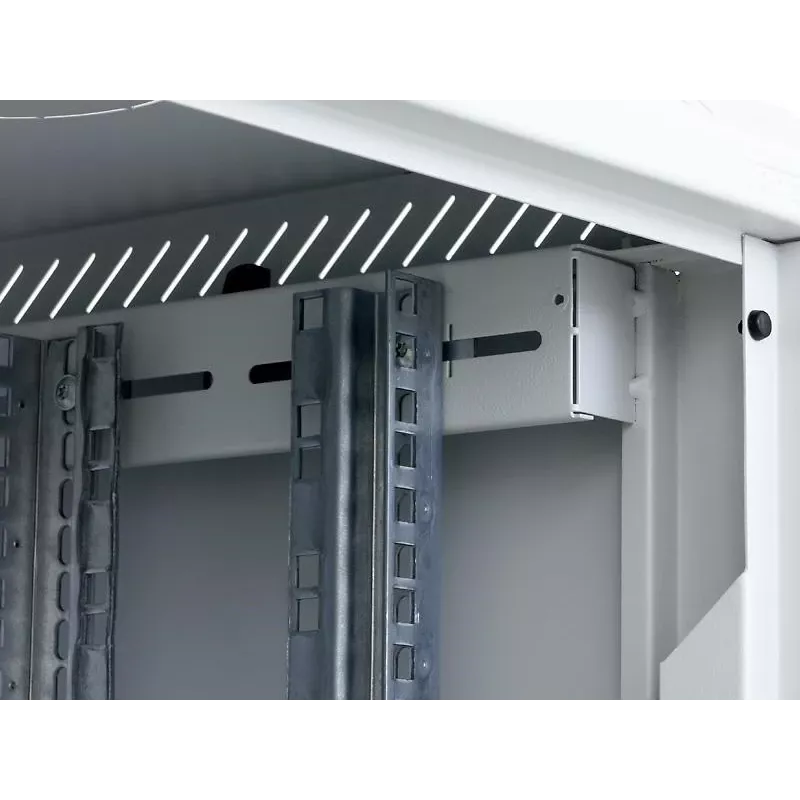

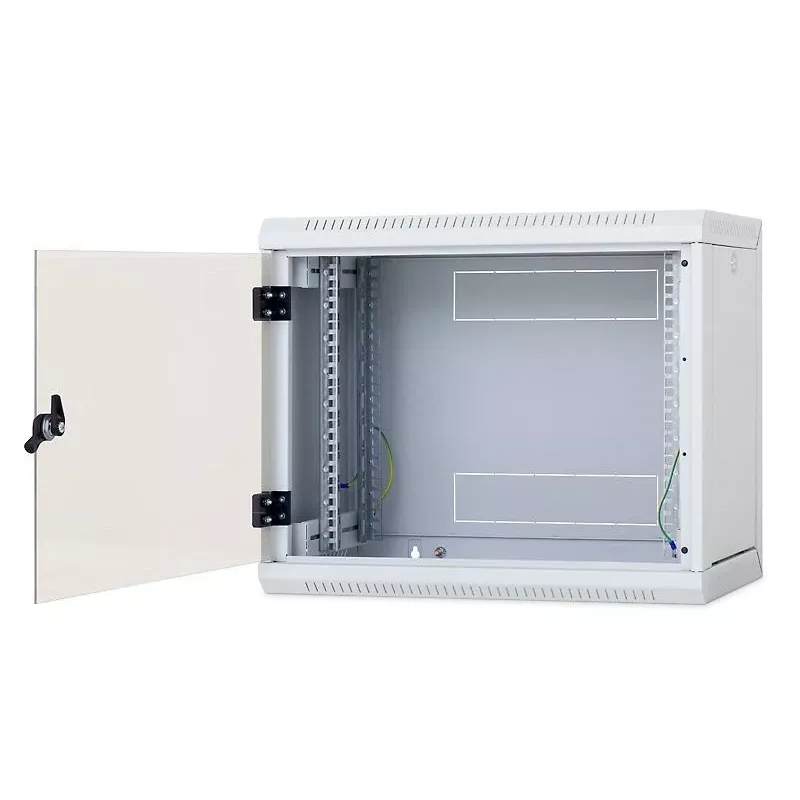

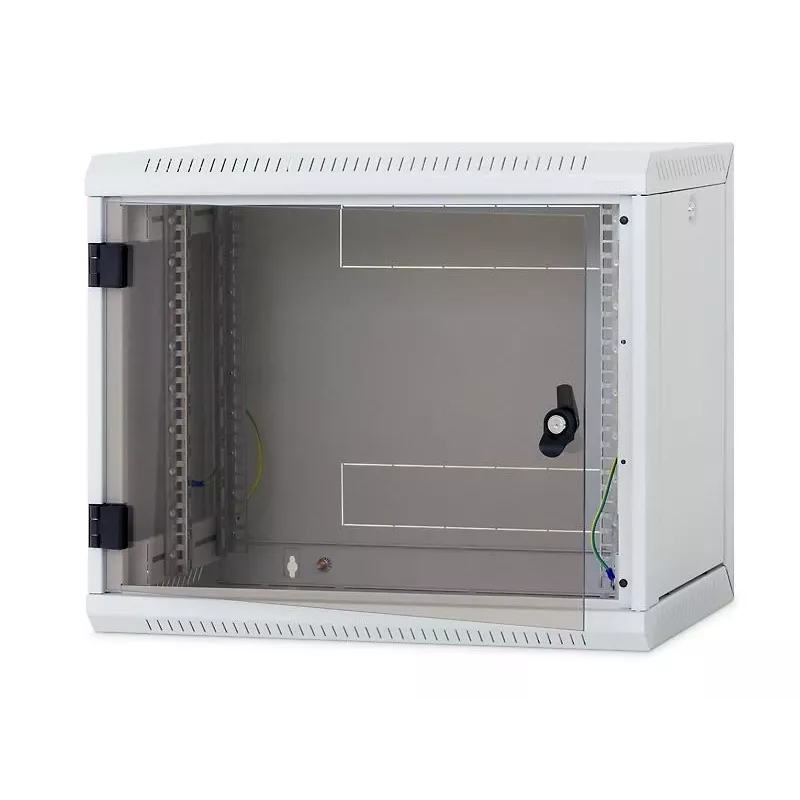

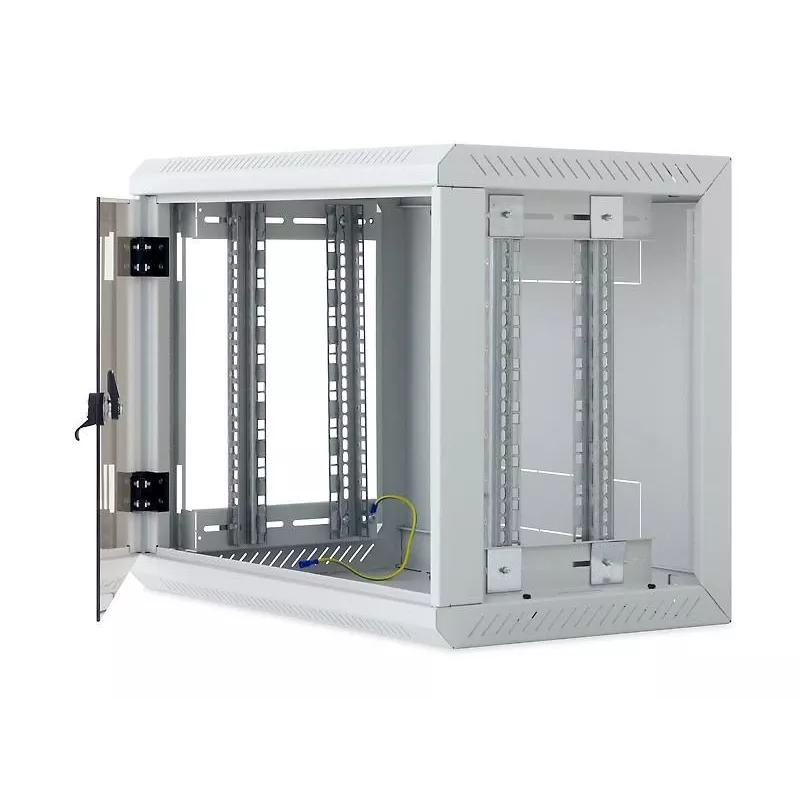

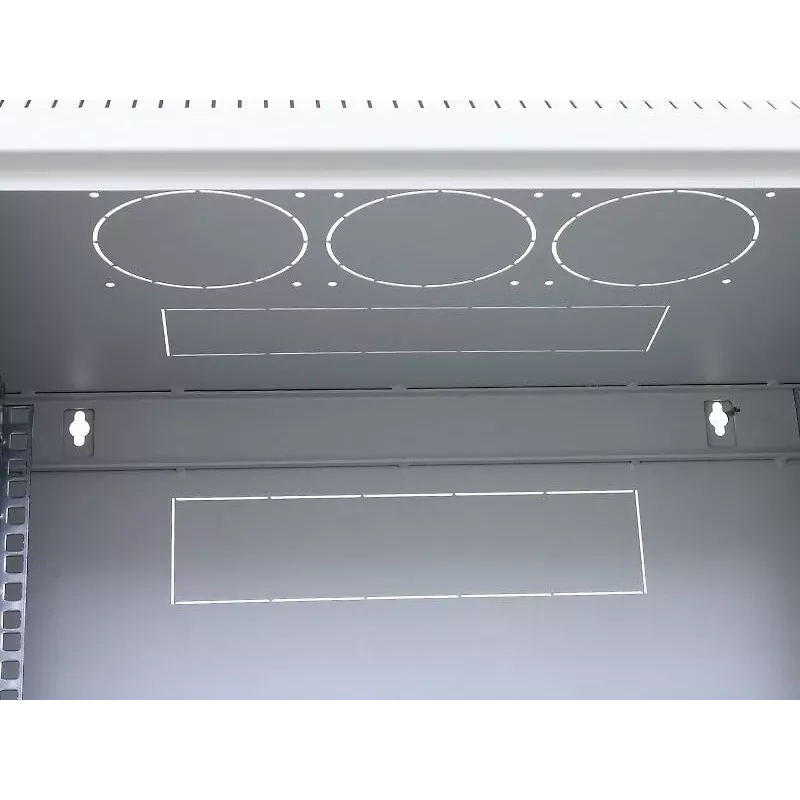

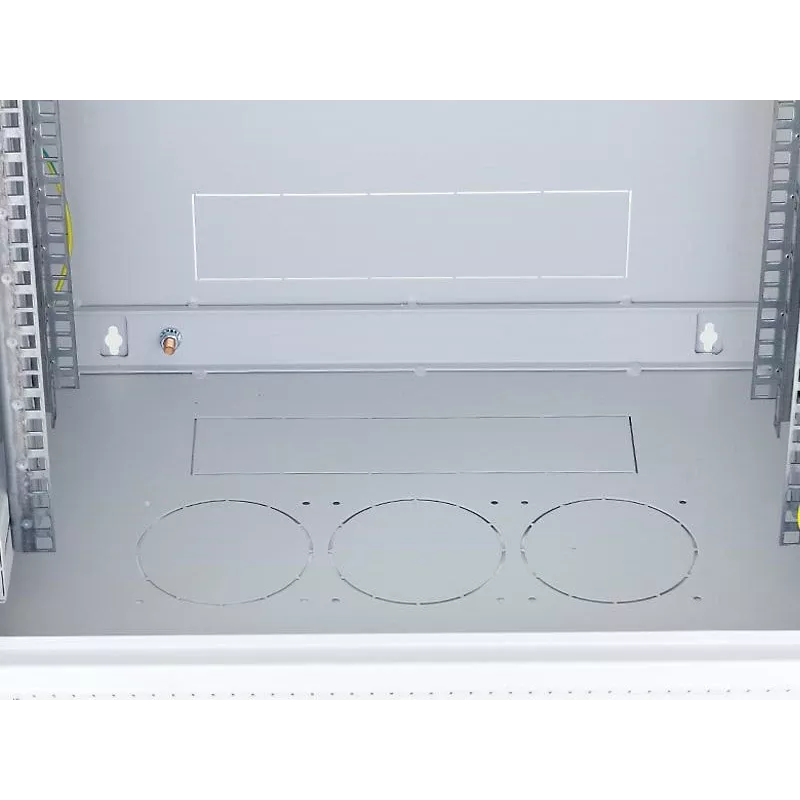

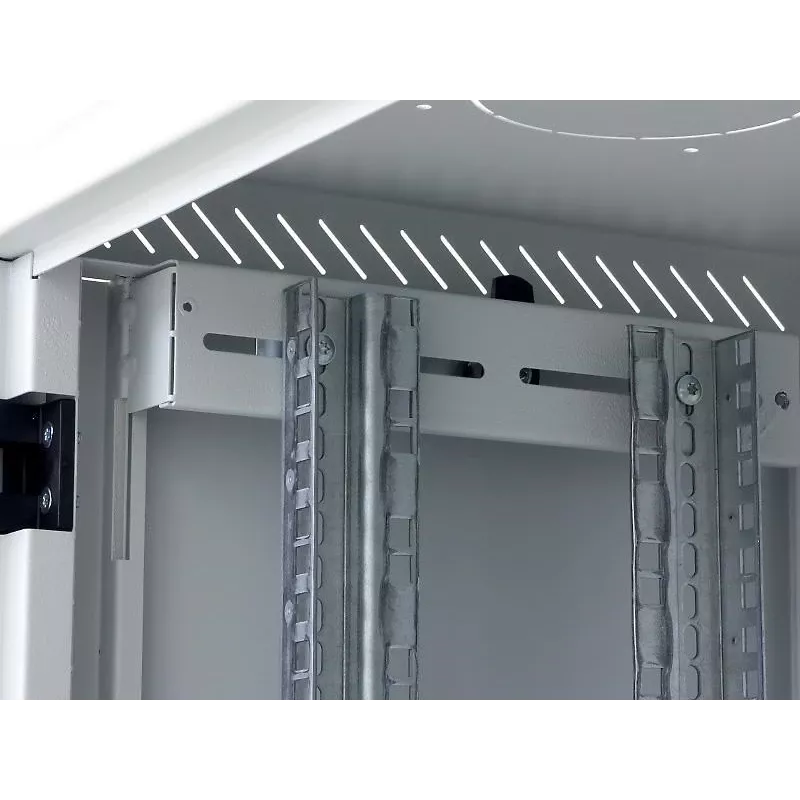

Szafa wisząca RUA to jedna z jednosekcyjnych szaf wiszących. Dzięki zdejmowanym panelom bocznym zainstalowane urządzenia są bardzo łatwo dostępne. Szafa ma solidną, spawaną konstrukcję. Wysoka jakość wykonania i najnowsza technologia zapewniają doskonały wygląd szafy oraz maksymalną nośność 30 kg. Standardowo drzwi szafy są szklane, ale mogą być również stalowe lub perforowane na życzenie. System zawiasów umożliwia otwarcie drzwi pod kątem prawie 180°. Drzwi można łatwo zdjąć. ZDEJMOWANE PANELE BOCZNE Zdejmowane panele boczne umożliwiają dostęp do zainstalowanych urządzeń od tyłu bez demontażu. Panele zaślepiające do montażu wentylatorów chłodzących RUA posiada teraz we wszystkich wersjach sześć wyłamywanych paneli zaślepiających do montażu wentylatorów chłodzących RAX-CH-X07-X9 (trzy w górnej i trzy w dolnej części szafy). Szafa RUA umożliwia instalację urządzeń, które wcześniej nie mogły być wystarczająco chłodzone w szafach wiszących i dlatego musiały być instalowane wyłącznie w szafach wolnostojących REGULOWANE PIONOWE SZYNY Jedna para pionowych szyn 19" jest swobodnie regulowana na dowolnej głębokości szafy. Ułatwia to montaż urządzenia i organizację kabli połączeniowych. WYŁAMYWANE PANELE ZAŚLEPIAJĄCE Otwory kablowe zakryte wyłamywanymi panelami zaślepiającymi znajdują się w górnej, dolnej i tylnej części szafy. Użyj plastikowej ramki i panelu zaślepiającego ze szczotką, które są częścią dostawy szafy, aby uszczelnić otwór szafy przed wnikaniem kurzu. OPIS, PRZEZNACZENIE 19-calowa jednosekcyjna szafa wisząca o stopniu ochrony IP30 Zdejmowane panele boczne zabezpieczone zamkami Szafa przeznaczona jest do zawieszenia bezpośrednio na ścianie Szafa zawiera dwie przesuwne szyny pionowe Konstrukcja szafy: Spawana rama z zdejmowanymi panelami bocznymi zabezpieczonymi zamkami / drzwi ze szkła hartowanego bezpiecznego, grubość 4 mm. Na życzenie mogą być metalowe lub perforowane Maks. dopuszczalne obciążenie drzwi wynosi 10 kg Min. grubość powłoki wykończeniowej wynosi 65 mikrometrów Szafy przeznaczone są do instalacji urządzeń telekomunikacyjnych i transmisji danych oraz ich systemów dystrybucji Rama szafy i wszystkie części zdejmowane są połączone kablami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone do złączy przez cały czas użytkowania szafy Na dolnej części szafy znajduje się jedna śruba M8 jako główny punkt uziemiający Otwory kablowe zakryte wyłamywanymi panelami zaślepiającymi znajdują się w górnej i dolnej części tylnej strony szafy, pozostałe w górnej i dolnej części szafy W górnej i dolnej części szafy znajduje się kilka otworów umożliwiających montaż jednostek wentylacyjnych, które są zakryte wyłamywanymi panelami zaślepiającymi WARUNKI EKSPLOATACJI Środowisko pracy: Biuro Szafa nie jest przeznaczona do instalacji na zewnątrz ani do instalacji w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie) Należy chronić przed: Uszkodzeniami mechanicznymi Niewłaściwą manipulacją Użytkowaniem niezgodnym z przeznaczeniem szafy Niewłaściwa manipulacja to w szczególności: Przeciążenie (przekroczenie maksymalnego zalecanego obciążenia) Instalacja urządzeń, które mogą negatywnie wpływać na działanie i funkcjonowanie szafy lub zainstalowanego sprzętu Zmiana konstrukcji lub projektu szafy MONTAŻ SZAFY Ten typ szafy należy wieszać bezpośrednio na ścianie za pomocą wkrętów, kołków rozporowych i podkładek (dołączonych do zestawu). Rozstaw otworów montażowych jest pokazany i oznaczony jako "R" na schemacie szafy. Aby zapewnić maksymalne zalecane obciążenie, należy przymocować szafę do ściany o odpowiedniej nośności (cegła, beton lub podobna) i równomiernie rozłożyć zainstalowane obciążenie. Aby uniknąć wnikania kurzu w przypadku prowadzenia kabli przez niektóre otwory kablowe, można je uszczelnić za pomocą panelu zaślepiającego ze szczotką lub zabezpieczyć plastikową ramką (oba elementy są częścią dostawy szafy). OCHRONA ŚRODOWISKA Wszystkie części wykonane są z materiałów nadających się do recyklingu, a po zużyciu szafę należy zutylizować zgodnie z obowiązującymi przepisami. Wymiary (WxSxG w mm): 900 x 600 x 495 Wymiary drzwi (WxS w mm): 795 x 530 Masa netto: 30,3 kg / Masa brutto: 30,7 kg

• Numer producenta: RUA-18-AS5-CAX-A1
• Szerokość drzwi: 530 mm
• Zdejmowane panele boczne: Tak
• Zdejmowany panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontażowalna: Nie
• Wysokość (zewnętrzna): 900 mm
• Wysokość opakowania: 0,900 m
• Kod EAN: 8595105018798
• Objętość opakowania: 0,2673 m³
• Długość opakowania: 0,495 m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Znacznie obniżona cena: Nie
• Waga: 30,850 kg
• Szerokość opakowania: 0,600 m
• Marka: Tritón
• Numer taryfy celnej: 8538100090
• Klasa ochrony: IP30
• Zalecane maksymalne obciążenie: 30 kg
• Szerokość: 600 mm
• Wysokość w jednostkach U: 18U
• Wysokość drzwi: 795 mm
• Głębokość: 495 mm

Sposób użycia

Zamocuj szafę bezpiecznie na odpowiedniej konstrukcji ściennej, przestrzegając lokalnych przepisów budowlanych i bezpieczeństwa. Zdejmij panele boczne, gdy potrzebujesz dostępu od tyłu do zainstalowanych urządzeń. Zainstaluj sprzęt na regulowanych 19-calowych szynach pionowych i ustaw głębokość szyn odpowiednio do głębokości urządzeń. Poprowadź kable przez wyłamywane otwory w górnej, dolnej lub tylnej części i usuń odpowiednie panele zaślepiające. Wybierz wymagany typ drzwi (szklane lub metalowe), zamontuj je i w razie potrzeby dostosuj kierunek otwierania; drzwi można zdjąć na czas transportu lub instalacji. Podłącz szafę do instalacji uziemiającej budynku przed podłączeniem zasilania do zainstalowanego sprzętu. Jeśli wymagane jest dodatkowe chłodzenie, zainstaluj kompatybilne 19-calowe jednostki wentylatorowe w wyznaczonych miejscach.

Zalecenia

Aby zapewnić bezpieczną i niezawodną pracę, nie przekraczaj maksymalnego obciążenia 30 kg, upewnij się, że mocowanie ścienne i elementy montażowe są przystosowane do łącznej masy, i utrzymuj swobodny przepływ powietrza przez perforowane panele lub dodając jednostki wentylatorowe w przypadku instalowania sprzętu generującego ciepło.
