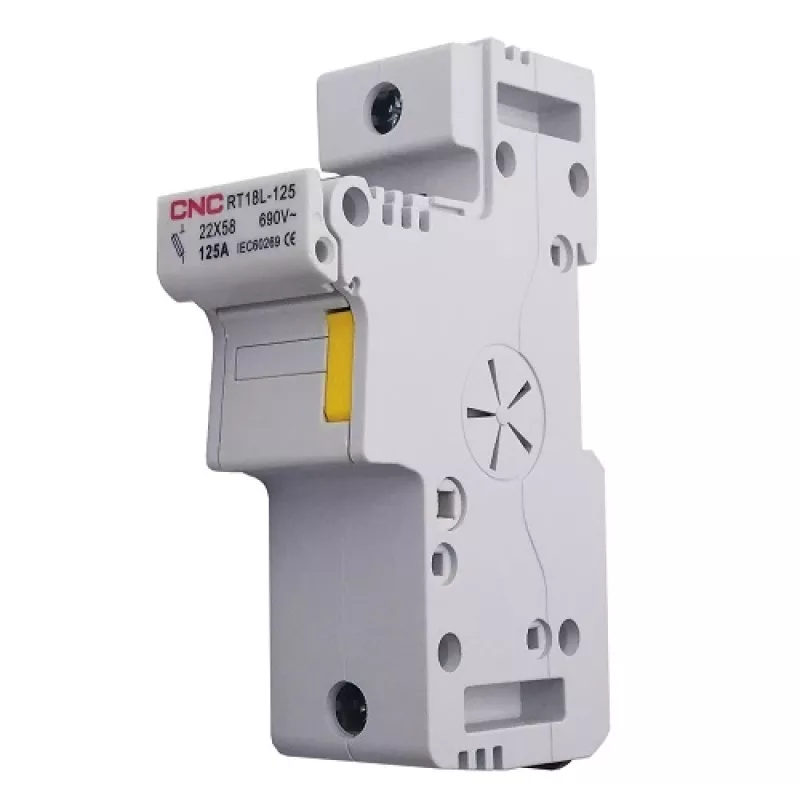

Uchwyt bezpiecznikowy CNC NV822485 1-biegunowy 690V 125A

Uchwyt bezpiecznikowy CNC NV822485 to jednobiegunowy uchwyt montowany na szynie DIN, przeznaczony do przyjmowania wkładek bezpiecznikowych gG o wymiarach 22×58 mm. Przystosowany do napięcia do 690 V i konwencjonalnego prądu cieplnego (CHC) wynoszącego 125 A, zapewnia bezpieczny i zgodny z normami sposób mocowania i podłączania bezpieczników w przemysłowych i komercyjnych rozdzielnicach elektrycznych. Produkt jest zgodny z normą IEC 60269 i nadaje się do ochrony obwodów przed przeciążeniami i zwarciami.

Zalety

Uchwyt CNC NV822485 oferuje kompaktową konstrukcję do montażu na szynie DIN 35 mm, co umożliwia szybką instalację, łatwą wymianę wkładki bezpiecznikowej oraz niezawodny styk elektryczny dla jednego bieguna. Jego budowa spełnia wymagania normy IEC 60269 i posiada oznakowanie CE, co gwarantuje kompatybilność ze standardowymi bezpiecznikami gG 22×58 mm oraz stałą wydajność przy podanych parametrach napięcia i prądu.

Zastosowanie

• Rozdzielnice i panele sterownicze w przemyśle
• Obwody sterowania silnikami
• Komercyjne tablice rozdzielcze
• Aplikacje wymagające wkładek bezpiecznikowych gG 22×58 mm

Kluczowe specyfikacje

• Liczba biegunów: 1
• Napięcie znamionowe: 690 V
• Konwencjonalny prąd cieplny (CHC): maks. 125 A
• Odpowiedni rozmiar wkładki: 22 × 58 mm (gG)
• Montaż: szyna DIN, 35 mm
• Wymiary: 126 × 78 × 36 mm
• Normy / Certyfikaty: IEC 60269, CE

Sposób użycia

Zamocować uchwyt bezpiecznikowy na standardowej szynie DIN 35 mm i zabezpieczyć go zgodnie z zasadami montażu w rozdzielnicach. Włożyć kompatybilną wkładkę bezpiecznikową gG 22×58 mm do uchwytu, aż do zatrzaśnięcia, upewniając się o prawidłowej biegunowości i pewnym styku. Podłączyć przewody zasilające i odbiorcze do odpowiednich zacisków, dokręcić z momentem zalecanym dla danego typu zacisków, a następnie sprawdzić wzrokowo i za pomocą odpowiednich przyrządów pomiarowych przed załączeniem obwodu.

Zalecenia

Stosować wyłącznie bezpieczniki zgodne z określonym typem gG 22×58 mm i nie przekraczać podanych wartości napięcia znamionowego oraz CHC. Instalację i konserwację przeprowadzać zgodnie z obowiązującymi normami elektrycznymi i przez wykwalifikowany personel. Wymieniać uszkodzone uchwyty lub bezpieczniki oraz sprawdzać prawidłowe dokręcenie zacisków, aby utrzymać niezawodną ochronę.
