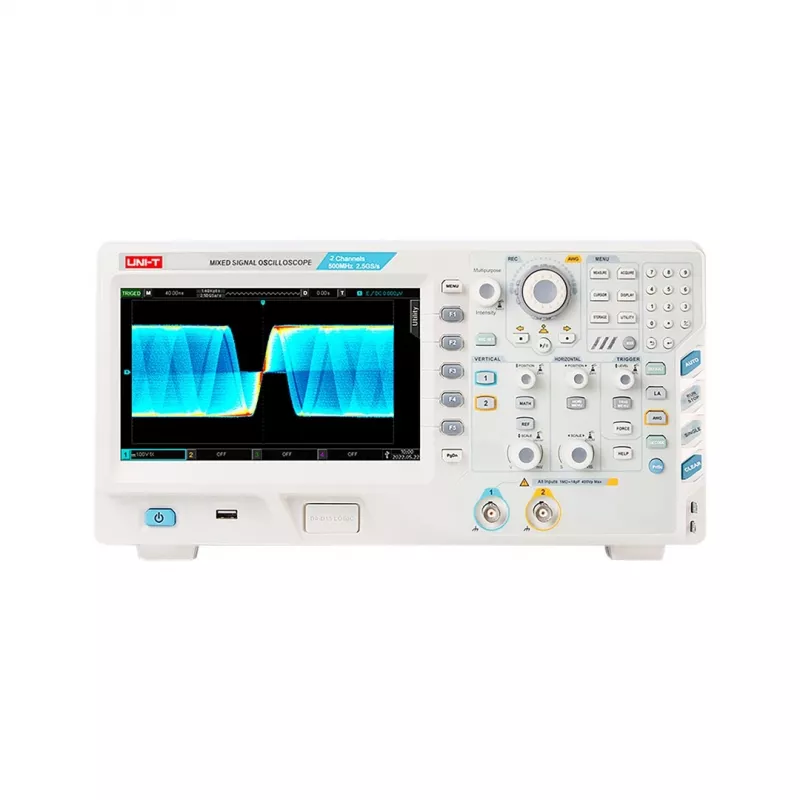

UNI-T UPO3352E Oscyloskop 350 MHz 2-kanałowy 2.5 GSa/s

UNI-T UPO3352E to wysokowydajny oscyloskop cyfrowy oferujący pasmo 350 MHz i 2 kanały analogowe. Z próbkowaniem w czasie rzeczywistym 2.5 GSa/s (pojedynczy kanał) i głęboką pamięcią 250 Mpts, rejestruje szczegółowe przebiegi do zaawansowanej analizy. 8-calowy wyświetlacz TFT LCD o rozdzielczości 800x600 zapewnia wyraźną wizualizację. Idealny dla profesjonalnych inżynierów i techników w działach B+R, edukacji i serwisu.

Zalety

Wysokie pasmo i próbkowanie umożliwiają precyzyjny pomiar szybkich sygnałów. Duża głębokość pamięci pozwala na rejestrację długich przebiegów. Rozbudowane opcje wyzwalania i dekodowania upraszczają analizę magistral szeregowych. Solidna łączność przez USB i LAN.

Zastosowania

• Projektowanie i debugowanie systemów wbudowanych
• Analiza energoelektroniki
• Testowanie elektroniki samochodowej
• Laboratoria edukacyjne

Kluczowe specyfikacje

• Pasmo: 350 MHz
• Kanały analogowe: 2
• Próbkowanie w czasie rzeczywistym: 2.5 GSa/s (pojedynczy kanał), 1.25 GSa/s (dwa kanały)
• Głębokość pamięci: 250 Mpts (pojedynczy kanał), 125 Mpts (dwa kanały)
• Szybkość przechwytywania przebiegów: 1 000 000 wfms/s (akwizycja segmentowa)
• Wyświetlacz: 8-calowy TFT LCD, 800x600 pikseli
• Rozdzielczość pionowa: 8-bit
• Czułość pionowa: 1 mV/dz do 20 V/dz
• Zakres podstawy czasu: 1 ns/dz do 1000 s/dz
• Impedancja wejściowa: 1 MΩ ±1% || 18 pF ±3 pF
• Czas narastania: <1.1 ns
• Rodzaje wyzwalania: zbocze, impuls, zanik, okno, N-te zbocze, opóźnienie, timeout, setup/hold, nachylenie, wideo, kod, czas trwania, sekwencja
• Porty interfejsu: USB Host, USB Device, LAN, AUX Out
• Funkcje pomiarowe: 34 pomiary automatyczne
• Dekodowanie magistral szeregowych: RS232/UART, I2C, SPI, CAN, LIN
• Zasilanie: 100-240 V AC RMS, 50/60 Hz

Zalecenia

Do kompleksowej analizy sygnałów należy używać kompatybilnych sond i akcesoriów. Zapewnij odpowiednią kalibrację dla dokładnych pomiarów.
