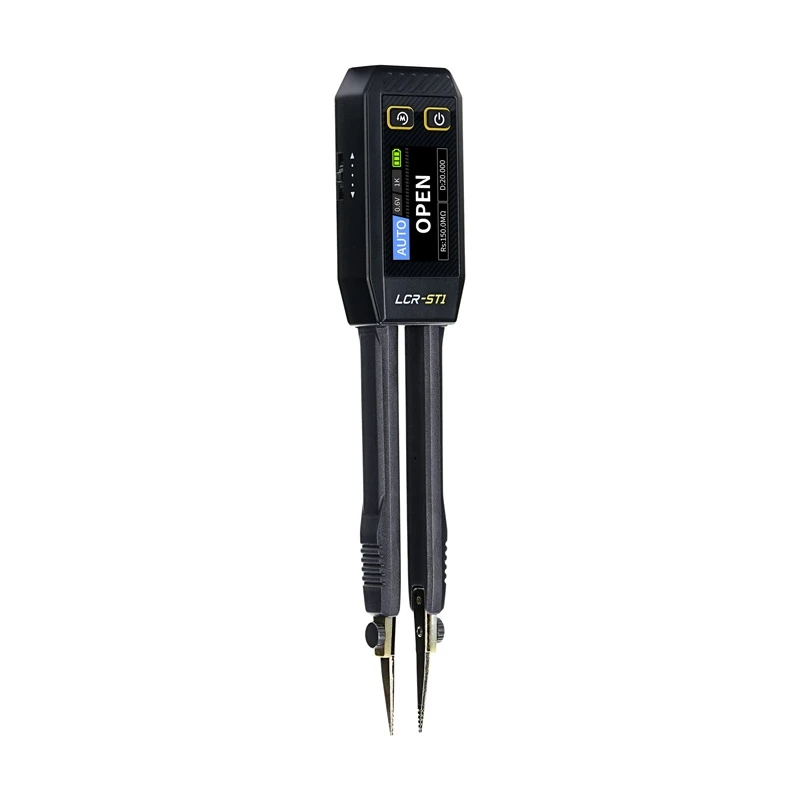

Cyfrowy miernik LCR w pęsecie Fnirsi LCR-ST1 — ręczny tester LCR do elementów SMD

FNIRSI LCR-ST1 to kompaktowy ręczny cyfrowy miernik LCR w pęsecie do szybkiego testowania elementów do montażu powierzchniowego i małych podzespołów elektronicznych. Mierzy rezystancję, pojemność, indukcyjność, ESR oraz przeprowadza testy diod i ciągłości obwodów. Urządzenie oferuje trzy częstotliwości testowe (100 Hz, 1 kHz, 10 kHz), dwa poziomy napięcia testowego (0,3 V i 0,6 V RMS), wymienne pozłacane końcówki pęsety oraz interfejs USB-C do ładowania i eksportu danych. Miernik nadaje się do zastosowań laboratoryjnych, serwisowych i produkcyjnych, gdzie wymagana jest szybka, nieniszcząca diagnostyka komponentów.

Zalety

Miernik posiada funkcję automatycznego rozpoznawania komponentów, która wyświetla parametry główne i pomocnicze bez konieczności ręcznego przełączania trybów. Prezentuje rozszerzone parametry, takie jak współczynnik jakości (Q), współczynnik strat (D), impedancja (Z), reaktancja (X) i zastępcza rezystancja szeregowa (ESR). Kolorowy wyświetlacz o przekątnej 1,14" pokazuje jednocześnie dwa parametry pomiarowe, a intuicyjne sterowanie, boczne pokrętło oraz przechowywanie danych z możliwością eksportu przez USB usprawniają pracę. Wymienne proste i zakrzywione końcówki oraz wbudowany magnes zwiększają wszechstronność i wygodę w ciasnych lub metalowych obszarach roboczych.

Zastosowanie

• Serwis i naprawa urządzeń elektronicznych oraz elementów SMD
• Identyfikacja i sortowanie komponentów w produkcji i prototypowaniu
• Testy laboratoryjne na stanowiskach w laboratoriach i warsztatach elektronicznych

Kluczowe specyfikacje

• Wyświetlacz: kolorowy ekran 1,14"
• Mierzone parametry: R, L, C, ESR, Q, D, Z, X, test diod, ciągłość
• Częstotliwości testowe: 100 Hz, 1 kHz, 10 kHz
• Poziomy napięcia testowego: 0,3 V i 0,6 V RMS
• Zakres pomiaru pojemności: 1 pF do 22 mF (zakresy i dokładności zależą od częstotliwości)
• Zakres pomiaru indukcyjności: 1 µH do 10 H (zakresy i dokładności zależą od częstotliwości)
• Zakres pomiaru rezystancji: 10 mΩ do 10 MΩ (zakresy i dokładności zależą od częstotliwości)
• Zasilanie: akumulator litowo-jonowy 250 mAh, ładowanie przez USB-C (5 V, 1 A)
• Wymiary: 28 × 19 × 150 mm; Waga: 41 g

Jak używać

Włącz miernik i podłącz kabel USB-C, jeśli wymagane jest ładowanie. Rozchyl końcówki pęsety, umieść element SMD między pozłacanymi stykami i pozwól urządzeniu automatycznie wykryć typ komponentu; na ekranie pojawią się główne i pomocnicze parametry pomiarowe. Użyj bocznego pokrętła i przednich przycisków, aby zmieniać opcje wyświetlania, wybierać częstotliwość lub blokować pomiary w razie potrzeby. Zapisuj pomiary w pamięci i eksportuj zarejestrowane dane do komputera przez połączenie USB w celu dalszej analizy.

Zalecenia

Aby uzyskać dokładne wyniki, upewnij się, że powierzchnie stykowe wyprowadzeń komponentów i końcówek pęsety są czyste; unikaj pomiarów na obwodach pod napięciem. Wybierz odpowiednią częstotliwość testową dla docelowej klasy komponentów (wyższe częstotliwości dla małych pojemności i indukcyjności). Naładuj wewnętrzny akumulator przed dłuższym użytkowaniem i w razie potrzeby użyj magnetycznej podstawki, aby przymocować miernik do powierzchni metalowych.
