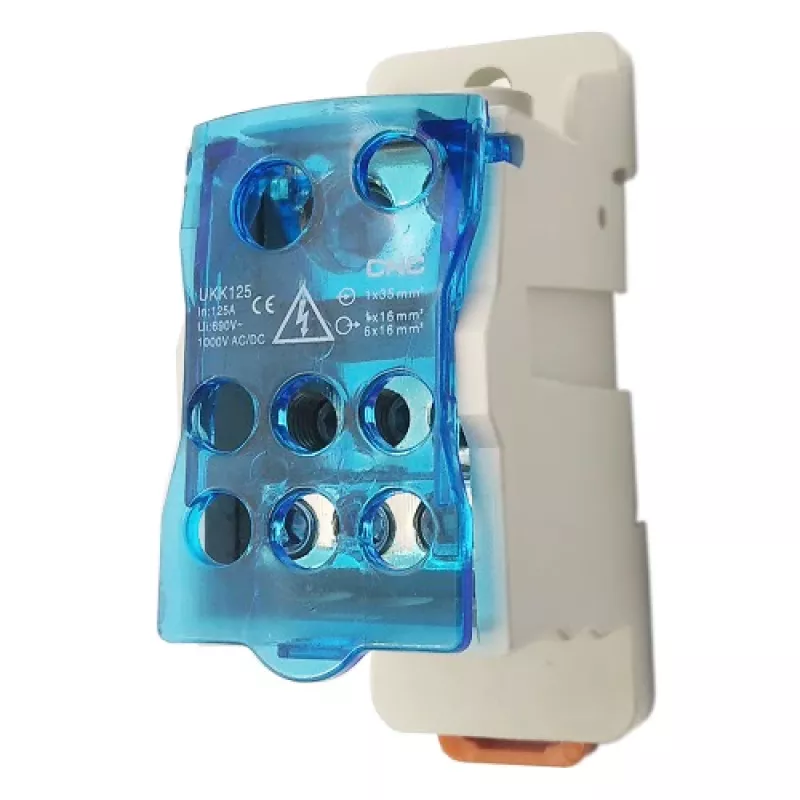

Unipolarna puszka przyłączeniowa HiSmart NV821778 125A, jednociągowy łącznik DC do systemów fotowoltaicznych

Unipolarna puszka przyłączeniowa HiSmart NV821778 125A to jednociągowy łącznik DC przeznaczony do instalacji fotowoltaicznych. O prądzie znamionowym 125 A, puszka zapewnia chroniony punkt przyłączeniowy dla wyjść ciągów PV i upraszcza okablowanie w rozdzielnicach elektrycznych. Jest przystosowana do montażu na szynie DIN i oferuje przezroczystą pokrywę umożliwiającą szybką inspekcję wizualną połączeń kablowych. Obudowa wykonana jest z trudnopalnego PA (nylonu), a mosiężne zaciski zapewniają trwały, odporny na korozję styk elektryczny.

Zalety

HiSmart NV821778 łączy kompaktową konstrukcję montowaną na szynie DIN z przezroczystą pokrywą, która umożliwia wizualną weryfikację niezawodnych połączeń kablowych. Mosiężne zaciski zapewniają dobrą przewodność i odporność na korozję, a korpus z nylonu PA spełnia wymagania trudnopalności UL94 V0. Produkt obsługuje szeroki zakres napięć odpowiedni dla systemów DC PV i oferuje zorganizowane opcje wprowadzania kabli dla różnych przekrojów przewodów.

Zastosowanie

• Jednociągowy łącznik DC do ciągów fotowoltaicznych (PV)
• Montaż na szynie DIN wewnątrz rozdzielnic elektrycznych
• Instalacje dachowe i naziemne wymagające łączenia ciągów i zarządzania kablami
• Integracja z falownikami i urządzeniami ochronnymi DC

Kluczowe parametry

• Prąd znamionowy: 125 A
• Napięcie znamionowe: AC/DC 690–1000 V
• Przekroje przyłączanych przewodów: 1×(10–35 mm²) lub 7×(2,5–16 mm²)
• Montaż: na szynie DIN
• Zaciski: mosiężne
• Materiał korpusu: PA (nylon), trudnopalny, UL94 V0
• Wymiary: 30 × 76,5 × 45,5 mm

Sposób użycia

Zamontuj puszkę przyłączeniową na standardowej szynie DIN wewnątrz rozdzielnicy. Wprowadź przewody ciągu PV do wyznaczonych otworów wejściowych i zamocuj je pod mosiężnymi zaciskami zgodnie z określonymi zakresami przekrojów. Dokręć mocowania zacisków momentem zalecanym przez normy instalacyjne obowiązujące w Twoim regionie. Zamknij przezroczystą pokrywę, aby chronić połączenia, jednocześnie umożliwiając wizualną inspekcję zakończeń.

Zalecenia

Przed instalacją sprawdź zgodność z wymaganiami systemowymi dotyczącymi napięcia i prądu. Używaj odpowiednich rozmiarów kabli w podanych zakresach i przestrzegaj lokalnych przepisów elektrycznych oraz praktyk bezpieczeństwa. Aby zapewnić niezawodne działanie, upewnij się, że zaciski są prawidłowo dokręcone i okresowo sprawdzaj połączenia przez przezroczystą pokrywę.
