WAGO 2010-1307 TOPJOB S 3-przewodowa listwa zaciskowa przelotowa, szerokość 10 mm, wysokość 89 mm, głębokość 36,9 mm, szara, 0,5-16 mm², 1000 V, 76 A

WAGO 2010-1307 to wysokiej jakości listwa zaciskowa przelotowa z serii TOPJOB S, zaprojektowana do niezawodnych i bezobsługowych połączeń elektrycznych. Dzięki kompaktowej szerokości 10 mm idealnie nadaje się do oszczędzających miejsce instalacji na szynach DIN. Technologia połączeń Push-in CAGE CLAMP® zapewnia szybkie i bezpieczne okablowanie bez użycia narzędzi, obsługując przewody pełne, linkowe i cienkodrutowe od 0,5 do 16 mm² (20 do 6 AWG). Znamionowo na 1000 V (IEC) i 76 A (IEC), ta listwa zaciskowa nadaje się do wymagających zastosowań przemysłowych.

Zalety

Beznarzędziowe połączenie push-in oszczędza czas instalacji i obniża koszty robocizny. Kompaktowa szerokość 10 mm umożliwia okablowanie o wysokiej gęstości, optymalizując przestrzeń w szafie. Odporne na wibracje i bezobsługowe połączenia zapewniają długoterminową niezawodność. Szara obudowa z poliamidu o klasie palności UL94 V-0 zapewnia doskonałe bezpieczeństwo pożarowe.

Zastosowanie

• Przemysłowe panele sterownicze i rozdzielnice
• Automatyka budynkowa i systemy oświetleniowe
• Rozdzielnice mocy i puszki przyłączeniowe
• Budowa maszyn i inżynieria zakładów

Kluczowe specyfikacje

• Seria: TOPJOB S
• Technologia połączeń: Push-in CAGE CLAMP®
• Liczba przewodów: 3
• Liczba potencjałów: 1
• Przekrój znamionowy (pełny): 0,5 - 16 mm² (20 - 6 AWG)
• Przekrój znamionowy (linka): 0,5 - 16 mm² (20 - 6 AWG)
• Przekrój znamionowy (cienkodrutowy): 0,5 - 10 mm² (20 - 8 AWG)
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 76 A
• Napięcie znamionowe (UL): 600 V
• Prąd znamionowy (UL): 65 A
• Typ montażu: Szyna DIN (TS 35)
• Kolor: Szary
• Materiał izolacyjny: Poliamid (PA 66)
• Klasa palności: UL94 V-0
• Stopień zanieczyszczenia: 3
• Długość odizolowania: 18 - 20 mm
• Temperatura pracy: -35 °C do +85 °C

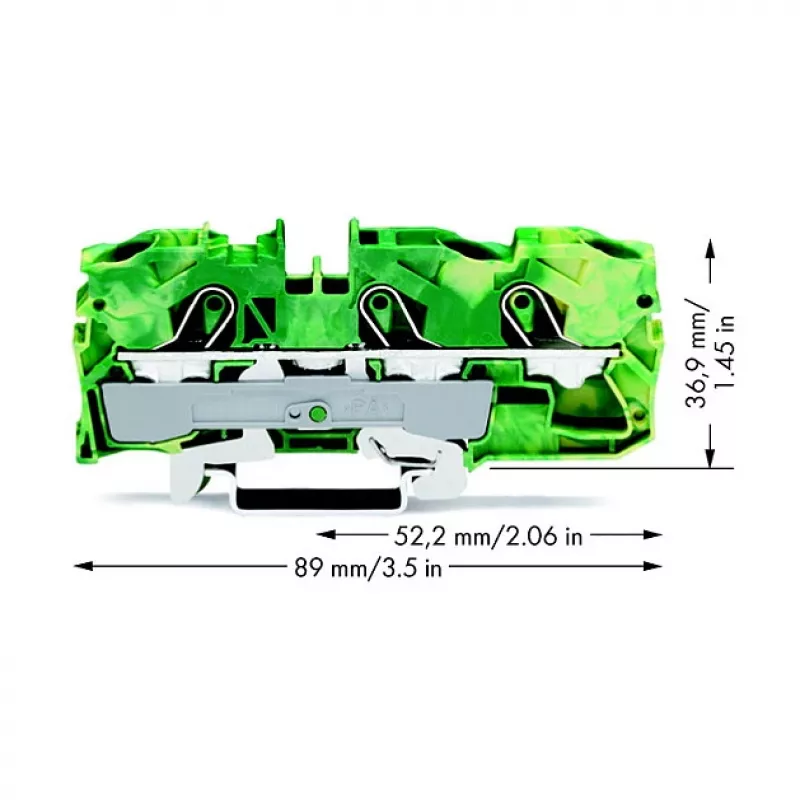

• Szerokość: 10 mm
• Wysokość: 89 mm
• Głębokość: 36,9 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z oznacznikami i akcesoriami WAGO. Zapewnij odpowiednią długość odizolowania (18-20 mm) dla niezawodnych połączeń. Nadaje się wyłącznie do przewodów miedzianych.
