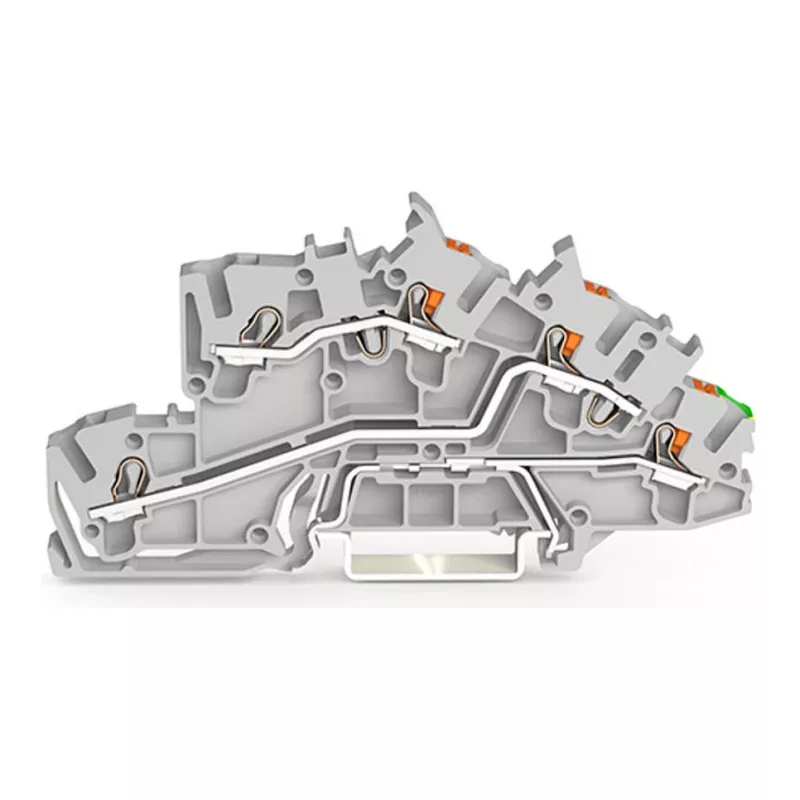

WAGO 2203-7545 3-przewodowy rozgałęźnik instalacyjny z technologią Push-in CAGE CLAMP, L/L/PE, szary/zielono-żółty

W instalacjach elektrycznych łączenie wielu przewodów w kompaktowej przestrzeni przy jednoczesnym zachowaniu wyraźnego rozdzielenia faz i przewodu ochronnego to ciągłe wyzwanie. Wielopoziomowy rozgałęźnik instalacyjny WAGO 2203-7545 rozwiązuje ten problem, integrując połączenia L, L i PE w jednym module montowanym na szynie DIN, zapewniając bezpieczne i uporządkowane okablowanie w rozdzielnicach i szafach sterowniczych.

Dla kogo jest przeznaczony

Dla elektryków, producentów rozdzielnic i techników utrzymania ruchu, którzy potrzebują niezawodnych i oszczędzających miejsce rozgałęźników do instalacji budynkowych, przemysłowych systemów sterowania i okablowania urządzeń. Jest idealny do projektów wymagających wyraźnego rozdzielenia przewodów fazowych i ochronnych w jednym kompaktowym module.

Główne cechy

• 3-poziomowa konstrukcja z konfiguracją L/L/PE do łącznego połączenia fazy i uziemienia
• Technologia Push-in CAGE CLAMP® umożliwiająca bez narzędziowe, odporne na wibracje połączenia
• Obsługuje przewody lite i linkowe od 0,25 do 4 mm² (22–12 AWG)
• Znamionowo na 400 V i 32 A zgodnie z EN 60947-7-1
• Kompaktowa szara obudowa z zielono-żółtym poziomem PE dla łatwej identyfikacji
• Montaż na standardowych szynach DIN 35 mm (EN 60715)
• Izolacja z poliamidu o klasie palności UL94 V-0

Specyfikacje

• Marka: WAGO
• Model: 2203-7545
• MPN: 2203-7545
• EAN: 4066966121995
• Typ: Wielopoziomowy rozgałęźnik instalacyjny
• Liczba poziomów: 3
• Liczba punktów połączeniowych: 6
• Technologia połączeń: Push-in CAGE CLAMP®
• Przekrój znamionowy: 4 mm²
• Zakres przewodów litych: 0,25 – 4 mm² (22 – 12 AWG)
• Zakres przewodów linkowych: 0,25 – 4 mm² (22 – 12 AWG)
• Długość odizolowania: 11 – 13 mm
• Napięcie znamionowe: 400 V
• Prąd znamionowy: 32 A
• Znamionowe napięcie udarowe: 6 kV
• Stopień zanieczyszczenia: 3
• Materiał izolacji: Poliamid (PA)
• Klasa palności: UL94 V-0
• Montaż: szyna DIN-35 (35 x 15 / 35 x 7.5)
• Temperatura pracy: -35 do +85 °C
• Kolor: szary / zielono-żółty

Wskazówki

Aby uzyskać niezawodne połączenia push-in, należy odizolować przewody na zalecaną długość 11–13 mm i wsunąć je do oporu. Do wyjmowania przewodów lub podczas stosowania przewodów linkowych bez tulejek należy używać standardowego śrubokręta do obsługi pomarańczowego przycisku. Zawsze sprawdzaj ustawienia momentu obrotowego dla sąsiednich zacisków śrubowych i przestrzegaj lokalnych przepisów dotyczących przekroju przewodu PE.
