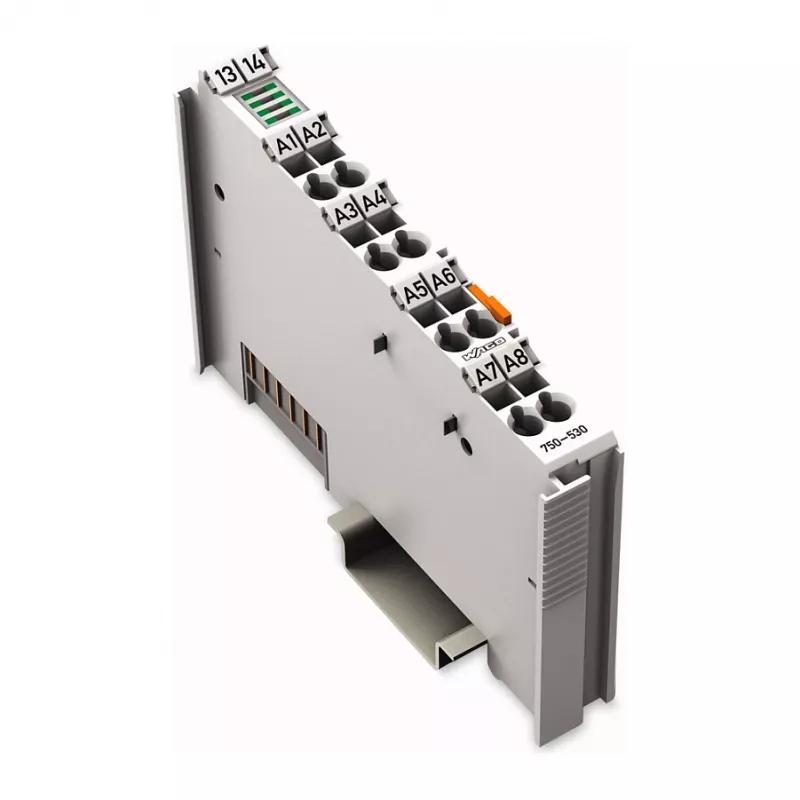

WAGO 750-530 Moduł wyjść cyfrowych, 8-kanałowy, 24 VDC, 0,5 A, CAGE CLAMP, DIN-Rail

WAGO 750-530 to wysokowydajny moduł wyjść cyfrowych przeznaczony do systemu I/O WAGO 750. Dzięki 8 kanałom typu sourcing (PNP) zapewnia niezawodne przełączanie obciążeń 24 VDC do 0,5 A na kanał. Moduł wykorzystuje technologię połączeń CAGE CLAMP® do szybkiego i odpornego na wibracje okablowania oraz oferuje kompleksową ochronę przed zwarciami i przeciążeniami. Kompaktowa szerokość 12 mm oszczędza cenne miejsce na szynie DIN, co czyni go idealnym do rozproszonych systemów automatyki.

Zalety

• 8 wyjść cyfrowych z 0,5 A na kanał do elastycznego sterowania obciążeniami
• Zaciski CAGE CLAMP® do beznarzędziowych, bezpiecznych połączeń
• Ochrona przed zwarciem i przeciążeniem zwiększa niezawodność systemu
• Kompaktowa szerokość 12 mm zmniejsza wymagania dotyczące miejsca w szafie
• Szeroki zakres temperatur pracy (-25 do +55 °C) dla trudnych warunków
• Izolacja galwaniczna 500 V między systemem a polem

Zastosowania

• Systemy automatyki przemysłowej i sterowania
• Automatyka budynkowa (HVAC, oświetlenie, rolety)
• Sterowanie procesami i linie produkcyjne
• Budowa maszyn i robotyka
• Rozproszone aplikacje I/O

Kluczowe specyfikacje

• Typ modułu: Moduł wyjść cyfrowych
• Liczba kanałów: 8
• Typ wyjścia: Cyfrowe, Sourcing (PNP)
• Napięcie wyjściowe nominalne: 24 VDC
• Maks. prąd wyjściowy na kanał: 0,5 A
• Całkowity prąd wyjściowy: 4 A
• Ochrona przed zwarciem: Tak
• Ochrona przed przeciążeniem: Tak
• Napięcie izolacji: 500 V (System/Pole)
• Technologia połączeń: CAGE CLAMP®
• Typ okablowania: 2-przewodowy
• Temperatura pracy: 0 ... +55 °C
• Temperatura przechowywania: -25 ... +85 °C
• Wilgotność względna: 0 ... 95 % (bez kondensacji)
• Sposób montażu: Szyna DIN 35
• Pobór prądu wewnętrznego: 20 mA
Opóźnienie wyjścia: 0,5 ms (typ.)
• Wymiary (SxWxG): 12 x 100 x 67,8 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy połączyć 750-530 z odpowiednim sprzęgłem magistrali lub kontrolerem WAGO. Używaj gotowych kabli i akcesoriów WAGO, aby zapewnić niezawodne połączenia. Zawsze przestrzegaj maksymalnego całkowitego prądu 4 A i zapewnij odpowiednią wentylację.
