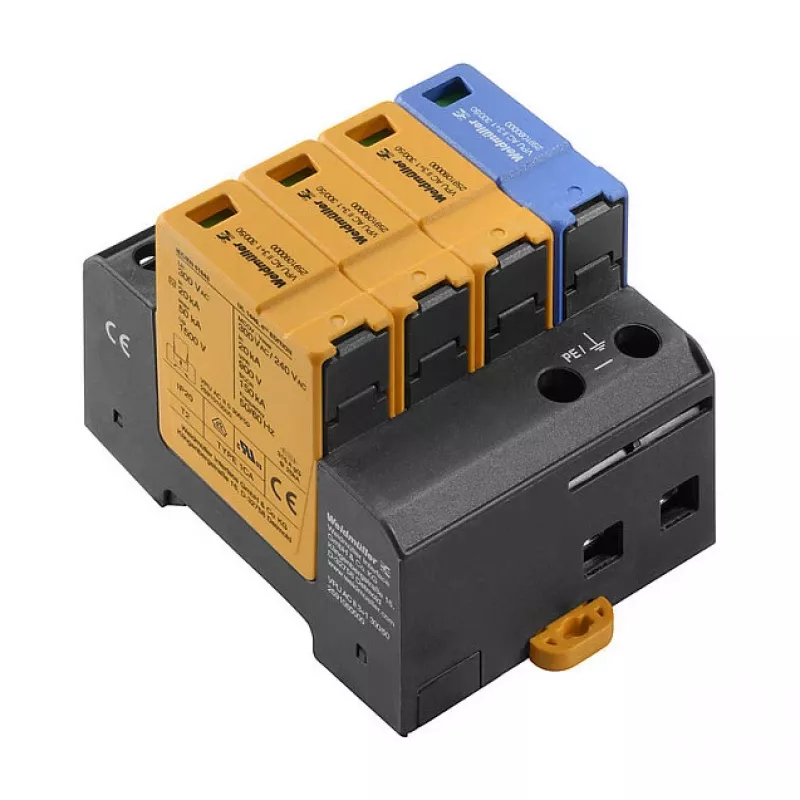

Weidmüller VPU AC II 3+1 300/50 Ogranicznik przepięć typu 2, 3-fazowy + neutralny, 300 V AC, 20 kA/40 kA, szyna DIN

Weidmüller VPU AC II 3+1 300/50 to wysokowydajny ogranicznik przepięć typu 2 (SPD) przeznaczony do trójfazowych systemów zasilania AC z przewodem neutralnym. Zapewnia niezawodną ochronę przed przepięciami przejściowymi w instalacjach przemysłowych i komercyjnych, gwarantując bezpieczeństwo i długowieczność podłączonych urządzeń.

Zalety

Solidna ochrona typu 2 z dużą zdolnością wyładowczą (Imax 40 kA) do wymagających środowisk. Kompaktowa konstrukcja modułowa 4 TE oszczędza miejsce na szynie DIN. Wizualna sygnalizacja stanu (zielony/czerwony) umożliwia szybką kontrolę. Szeroki zakres temperatur pracy (-40 °C do 80 °C) zapewnia wydajność w ekstremalnych warunkach.

Zastosowanie

• Trójfazowe rozdzielnice zasilania AC
• Przemysłowe systemy sterowania
• Infrastruktura elektryczna budynków komercyjnych
• Zasilanie telekomunikacyjne i centrów danych

Kluczowe specyfikacje

• Typ SPD: Typ 2 (Klasa II)
• Konfiguracja sieci: 3-fazowa + neutralny (3+1)
• Maksymalne napięcie ciągłe (Uc): 300 V AC
• Prąd znamionowy wyładowczy (In): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 µs)
• Poziom ochrony napięciowej (Up) L-N: ≤ 1,4 kV
• Poziom ochrony napięciowej (Up) N-PE: ≤ 1,4 kV
• Czas reakcji: < 25 ns
• Montaż: szyna DIN 35 mm
• Stopień ochrony: IP20
• Materiał obudowy: termoplastyczny, niepalny
• Liczba biegunów: 4
• Szerokość modułowa: 4 TE (72 mm)

Zalecenia

Dla optymalnej ochrony zainstaluj ten SPD w głównej rozdzielnicy. Zapewnij prawidłowe uziemienie i koordynację z dalszymi ogranicznikami przepięć. Regularnie sprawdzaj wskaźnik stanu; w przypadku czerwonego wymień.
