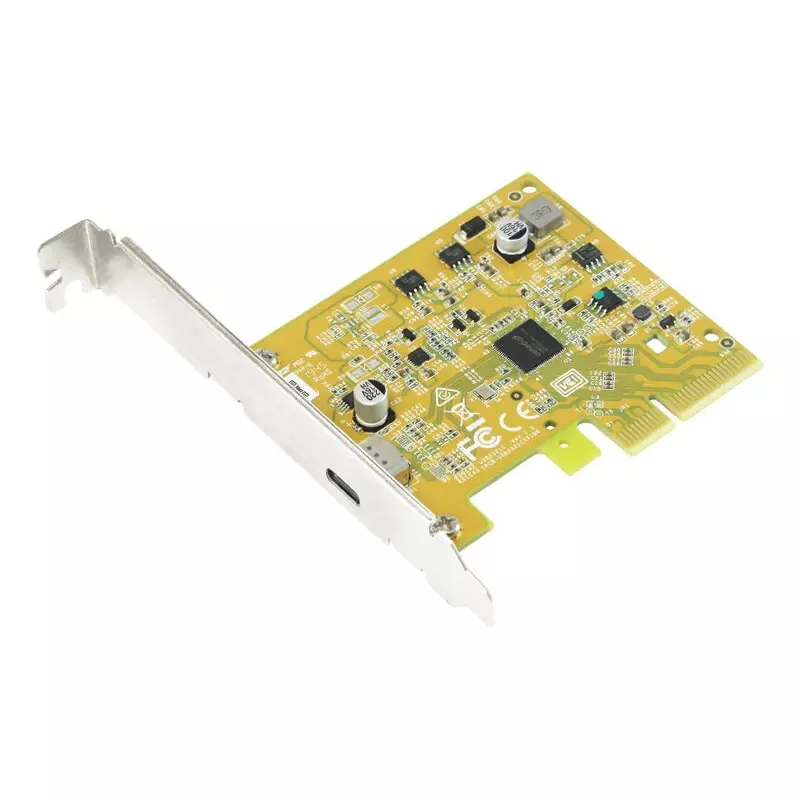

Wewnętrzna karta interfejsu USB 3.2 Gen 1 (3.1 Gen 1) Sunix USB2321C — host PCI, 20 Gbit/s, 79,3×68,5 mm

Sunix USB2321C to wewnętrzna karta interfejsu PCI Express, która dodaje pojedynczy port USB typu C SuperSpeed do systemu stacjonarnego. Zaprojektowana do montażu w gnieździe PCIe x4 (Gen3), karta zapewnia zagregowaną przepustowość danych do 20 Gbit/s przy użyciu trybu USB 3.2 Gen2x2, pozostając kompatybilną z wcześniejszymi generacjami USB. Jej kompaktowa płytka PCB (79,3 × 68,5 mm) pasuje do standardowych obudów tower lub small-form-factor i zapewnia odwracalną łączność typu C z wbudowanym zabezpieczeniem nadprądowym oraz zasilaniem do 5 VDC @ 1,5 A dla podłączonych urządzeń.

Zalety

Sunix USB2321C umożliwia wyższe prędkości transferu danych dzięki obsłudze dwóch linii 10 Gbit/s, co daje łączną przepustowość 20 Gbit/s, co zapewnia znacznie szybsze transfery w porównaniu z rozwiązaniami USB 3.2 Gen 2x1 i Gen 1x1. Ponieważ wykorzystuje gniazdo DFP USB typu C, oferuje odwracalną wtyczkę ułatwiającą podłączanie i szeroką kompatybilność z urządzeniami USB 3.2, 3.1, 3.0 oraz starszymi. Karta posiada również funkcję hot-swap i zabezpieczenie nadprądowe na port, co zwiększa bezpieczeństwo i wygodę systemu podczas podłączania zewnętrznych pamięci masowych lub urządzeń peryferyjnych.

Zastosowanie

• Szybkie zewnętrzne pamięci masowe i obudowy NVMe wymagające łączy SuperSpeed USB typu C
• Przesyłanie dużych plików multimedialnych z kamer, urządzeń do przechwytywania wideo i dronów
• Systemy stacjonarne potrzebujące dodatkowego nowoczesnego portu USB-C dla urządzeń peryferyjnych i stacji dokujących
• Stacje robocze korzystające z szybszych kopii zapasowych, transferów plików i przepływów edycji multimediów

Kluczowe dane techniczne

• Interfejs hosta: PCI Express (PCIe Gen3, x4 linie)
• Interfejs wyjściowy: USB typu C, USB 3.2 Gen2x2 (do 20 Gbit/s)
• Obsługiwane szybkości transmisji danych: 20 Gbit/s, 10 Gbit/s, 5 Gbit/s, 480 Mbps, 12 Mbps, 1,5 Mbps
• Moc wyjściowa do urządzenia: 5 VDC @ 1,5 A z wbudowanym zabezpieczeniem nadprądowym
• Format: wewnętrzna płytka PCB, wymiary 79,3 × 68,5 mm
• Kompatybilność: wstecznie zgodna z urządzeniami USB 3.2/3.1/3.0/2.0/1.1
• Możliwość podłączania na gorąco: podłączanie/odłączanie bez wyłączania systemu
• Normy: zgodność z kontrolerem hosta xHCI i certyfikatami bezpieczeństwa elektromagnetycznego (CE/FCC/VCCI/BSMI), zgodność z RoHS

Sposób użycia

Zainstaluj Sunix USB2321C w wolnym gnieździe PCI Express x4 (lub większym) na wyłączonej płycie głównej komputera stacjonarnego, przymocuj wspornik karty do obudowy i ponownie podłącz zasilanie. Po uruchomieniu systemu operacyjnego zainstaluj wymagane sterowniki dla Windows 8.x lub 10, jeśli system nie rozpozna karty automatycznie. Podłącz urządzenia USB za pomocą zgodnego kabla USB typu C; odwracalne złącze ułatwia podłączanie. Karta obsługuje podłączanie na gorąco, więc urządzenia można podłączać lub odłączać podczas pracy systemu, z zastrzeżeniem procedur bezpiecznego usuwania z systemu operacyjnego.

Zalecenia

Aby uzyskać optymalną wydajność, używaj urządzeń peryferyjnych zgodnych z USB 3.2 Gen2x2 i wysokiej jakości certyfikowanych kabli USB-C o przepustowości 20 Gbit/s. Upewnij się, że system hosta posiada wolne gniazdo PCIe x4/x8/x16 oraz zaktualizowane oprogramowanie chipsetu/BIOS. Podczas podłączania urządzeń pobierających dużo energii sprawdź, czy zapotrzebowanie na moc nie przekracza wyjścia karty 5 VDC @ 1,5 A i w razie potrzeby używaj zewnętrznych koncentratorów lub urządzeń z własnym zasilaniem.
