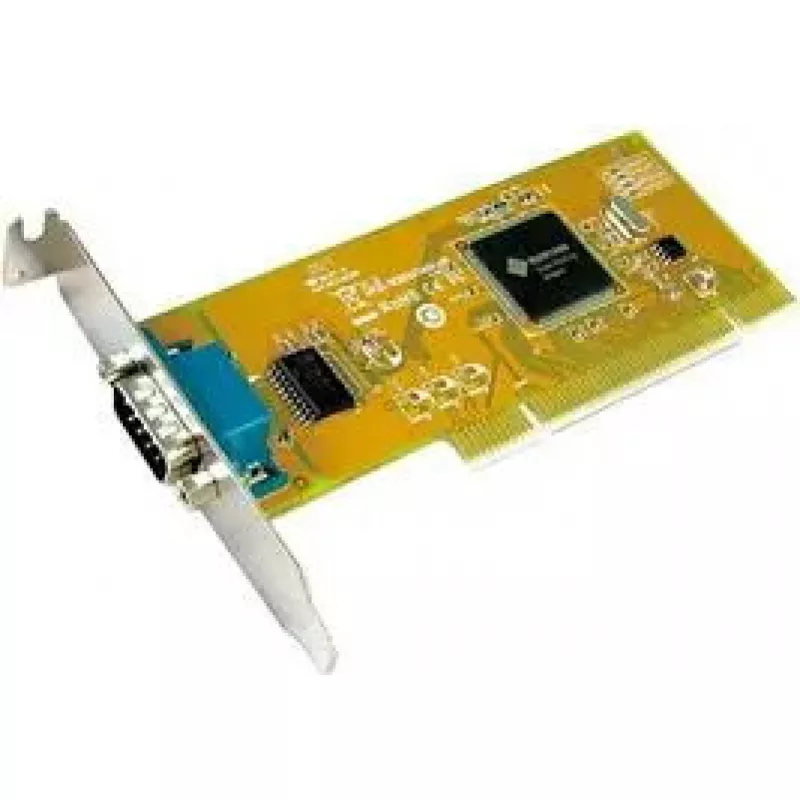

Serial Adapter Sunix SER5027AL PCI Low Profile RS-232, 1-port (5027AL)

Adapter szeregowy Sunix SER5027AL PCI Low Profile zapewnia pojedynczy port RS-232 umożliwiający dodanie tradycyjnej łączności szeregowej w systemach stacjonarnych, komputerach przemysłowych i aplikacjach wbudowanych. Karta jest zaprojektowana do montażu w niskoprofilowym gnieździe PCI i oferuje standardowy interfejs DB9 RS-232 do podłączania modemów, urządzeń peryferyjnych punktów sprzedaży, sterowników przemysłowych i innych urządzeń szeregowych. Adapter obsługuje typowe sygnały szeregowe i poziomy napięć wymagane przez sprzęt RS-232 i jest przeznaczony do systemów, które potrzebują niezawodnego fizycznego połączenia szeregowego bez zmiany istniejącego oprogramowania korzystającego z portów COM.

Zalety

Adapter zajmuje pojedyncze niskoprofilowe gniazdo PCI i udostępnia jeden standardowy port RS-232, co ułatwia integrację w systemach o ograniczonej przestrzeni. Zapewnia proste rozwiązanie sprzętowe umożliwiające przywrócenie lub dodanie portów szeregowych na nowoczesnych płytach głównych pozbawionych tradycyjnych złączy. Karta jest kompatybilna z powszechnie stosowanymi urządzeniami szeregowymi i zapewnia stabilne połączenie fizyczne oraz poziomy sygnałów wymagane przez przemysłowe i konsumenckie urządzenia peryferyjne RS-232.

Zastosowanie

• Podłączanie modemów i szeregowych urządzeń komunikacyjnych
• Terminale punktów sprzedaży, skanery kodów kreskowych i drukarki paragonów z interfejsem RS-232
• Sterowniki przemysłowe, PLC i sprzęt automatyki wymagający łączy szeregowych
• Systemy wbudowane i aplikacje starszego typu opierające się na komunikacji przez port COM

Kluczowe specyfikacje

• Interfejs: karta niskoprofilowa PCI
• Standard szeregowy: RS-232 (jeden port)
• Typ złącza: męskie złącze szeregowe DB9
• Format: wspornik niskoprofilowy odpowiedni do kompaktowych obudów
• Typowe zastosowanie: jednoportowa komunikacja szeregowa do wymiany danych i sterowania urządzeniami

Sposób użycia

Zainstaluj kartę w wolnym niskoprofilowym gnieździe PCI na płycie głównej i przymocuj wspornik do obudowy. Podłącz urządzenie RS-232 do portu DB9 za pomocą standardowego kabla szeregowego. Włącz system i, jeśli system operacyjny tego wymaga, zainstaluj sterowniki lub pozwól systemowi operacyjnemu wykryć nowy port szeregowy. Skonfiguruj parametry portu szeregowego (prędkość transmisji, bity danych, parzystość, bity stopu i kontrolę przepływu) w aplikacji hosta, aby dopasować je do parametrów komunikacyjnych podłączonego urządzenia.

Zalecenia

Używaj krótkich, ekranowanych kabli RS-232 dla niezawodnej integralności sygnału, szczególnie w środowiskach o zakłóceniach elektrycznych lub przemysłowych. Przed wymianą danych zweryfikuj i dopasuj parametry szeregowe po obu stronach. W przypadku montażu w kompaktowej obudowie, przed instalacją sprawdź orientację i prześwit wspornika niskoprofilowego.
