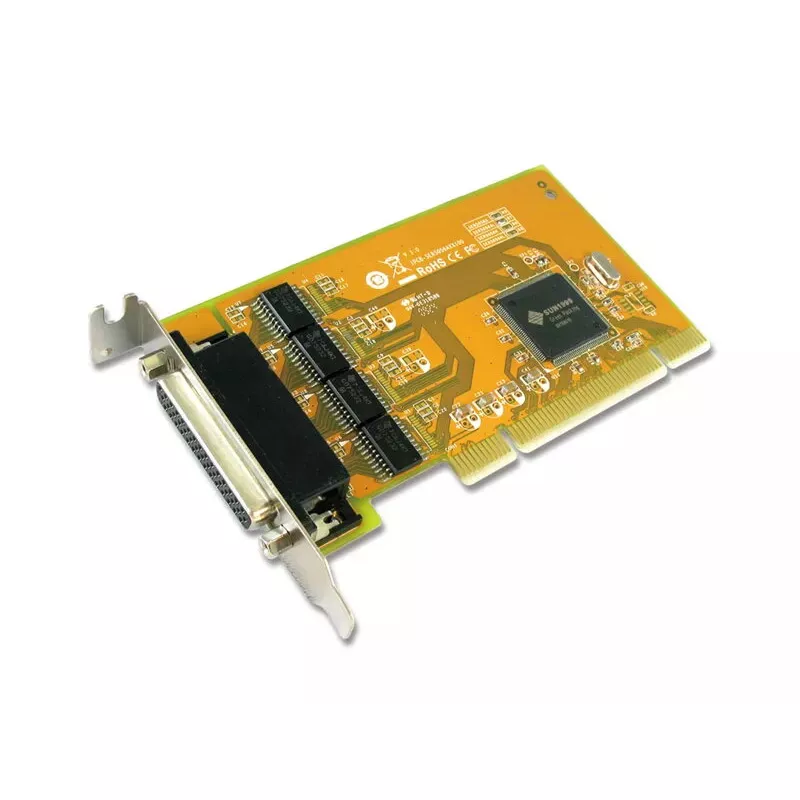

Wewnętrzna karta interfejsu szeregowego Sunix SER5056AL — PCI, niskoprofilowa, wyjścia szeregowe, pomarańczowa

Sunix SER5056AL to wewnętrzna niskoprofilowa karta interfejsu szeregowego PCI, która dodaje cztery niezależne porty RS-232 do systemów PC. Umieszczona w pomarańczowym niskoprofilowym wsporniku, karta obsługuje zarówno gniazda PCI 3,3 V, jak i 5 V oraz jest kompatybilna z 32-bitową i 64-bitową architekturą PCI. Integruje kontroler UART SUN1999 zgodny ze specyfikacją 16C950, zapewnia 128-bajtowe buforowanie FIFO i sprzętową automatyczną kontrolę przepływu na chipie, aby ograniczyć utratę danych, oraz zawiera wbudowaną ochronę ESD do niezawodnej komunikacji ze starszymi i przemysłowymi urządzeniami szeregowymi.

Zalety

Karta rozszerza łączność systemu, zapewniając cztery wyjścia szeregowe RS-232 przy prędkościach komunikacji do 115,2 kb/s, zachowując jednocześnie kompatybilność ze standardowymi gniazdami PCI i smukłymi obudowami dzięki niskoprofilowemu wspornikowi. Wbudowany 128-bajtowy bufor FIFO i sprzętowa kontrola przepływu poprawiają integralność danych podczas transferów o wysokiej przepustowości lub wsadowych. Zintegrowana ochrona ESD ±2 kV oraz zgodność z CE, FCC i RoHS zapewniają niezawodne działanie w środowiskach biurowych i przemysłowych. Obsługa Plug and Play z adresem I/O i IRQ przydzielanymi przez BIOS upraszcza instalację w wielu systemach operacyjnych, w tym Windows, Linux i DOS.

Zastosowanie

• Podłączanie starszych urządzeń peryferyjnych szeregowych, takich jak skanery kodów kreskowych i modemy
• Systemy punktów sprzedaży (POS) wymagające wielu portów szeregowych
• Integracja urządzeń automatyki przemysłowej i sterowania
• Wbudowane lub smukłe systemy stacjonarne potrzebujące niskoprofilowego rozszerzenia

Kluczowe specyfikacje

• Interfejs: interfejs hosta PCI, obsługuje magistralę 33 MHz
• Format: niskoprofilowa wewnętrzna karta rozszerzeń z niskoprofilowym wspornikiem
• Porty szeregowe: 4 niezależne wyjścia RS-232
• UART: kontroler SUN1999, zgodny z 16C950
• Bufor: 128-bajtowy wbudowany FIFO na kartę
• Szybkość transmisji danych: do 115,2 kb/s na port
• Obsługa napięcia magistrali: gniazda PCI 3,3 V i 5 V; kompatybilna z 32-bitową i 64-bitową architekturą PCI
• Ochrona: wbudowana ochrona ESD ±2 kV na sygnałach szeregowych
• Kompatybilność: obsługuje sterowniki dla Windows, Linux i DOS

Jak używać

Zainstaluj SER5056AL w wolnym gnieździe PCI na płycie głównej systemu, używając niskoprofilowego wspornika, jeśli obudowa jest smukła. Upewnij się, że system hosta zapewnia kompatybilne gniazdo PCI 3,3 V lub 5 V i że karta jest dobrze osadzona. Po włączeniu zasilania pozwól, aby BIOS automatycznie przydzielił adresy I/O i IRQ. Zainstaluj lub sprawdź odpowiednie sterowniki dla swojego systemu operacyjnego (Windows, Linux lub DOS), aby aplikacje mogły uzyskać dostęp do dodanych portów COM. Podłącz urządzenia RS-232 do wyjść szeregowych karty za pomocą standardowych kabli szeregowych i skonfiguruj parametry komunikacji (szybkość transmisji, parzystość, bity danych, bity stopu i kontrolę przepływu) w oprogramowaniu hosta.

Zalecenia

Używaj ekranowanych kabli szeregowych przy dłuższych przebiegach lub w środowiskach o dużym poziomie zakłóceń elektrycznych i włącz sprzętową kontrolę przepływu podczas przesyłania dużych lub ciągłych strumieni danych, aby zminimalizować utratę danych. Sprawdź kompatybilność obudowy z niskoprofilowymi wspornikami przed instalacją i upewnij się, że używasz zaktualizowanych sterowników od dostawcy systemu, aby uzyskać najlepszą stabilność w nowoczesnych systemach operacyjnych.
